جزئیات محصول:
|
| پهنای باند: | 0.1 مگاهرتز الی 20 مگاهرتز | کسب کردن: | 120dB، سرعت 0.1dB، 1dB، 10dB |
|---|---|---|---|
| صفحه نمایش: | LCD 5.0 اینچی، اندازه نمایشگر موثر 108 میلی متر طول و 64 میلی متر عرض است | حافظه: | کارت SD 1G |
| حالت کمی: | منحنی DAC، منحنی AVG (DGS). | حالت تشخیص: | موج کامل، نیم موج مثبت، نیمه موج منفی، RF |
| ولتاژ پالس: | 25 ولت تا 300 ولت پله 25 ولت قابل تنظیم | ||
| برجسته: | دستگاه تشخیص نقص فوق صوتی کارت مینی اس دی,دستگاه تشخیص نقص فوق صوتی با صفحه لمسی,دستگاه تشخیص نقص صفحه لمسی,touch screen ultrasonic flaw detector,touch screen flaw detector |
||

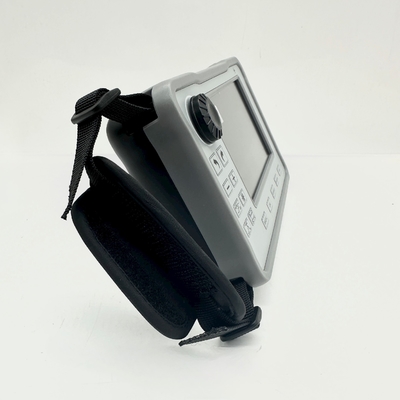

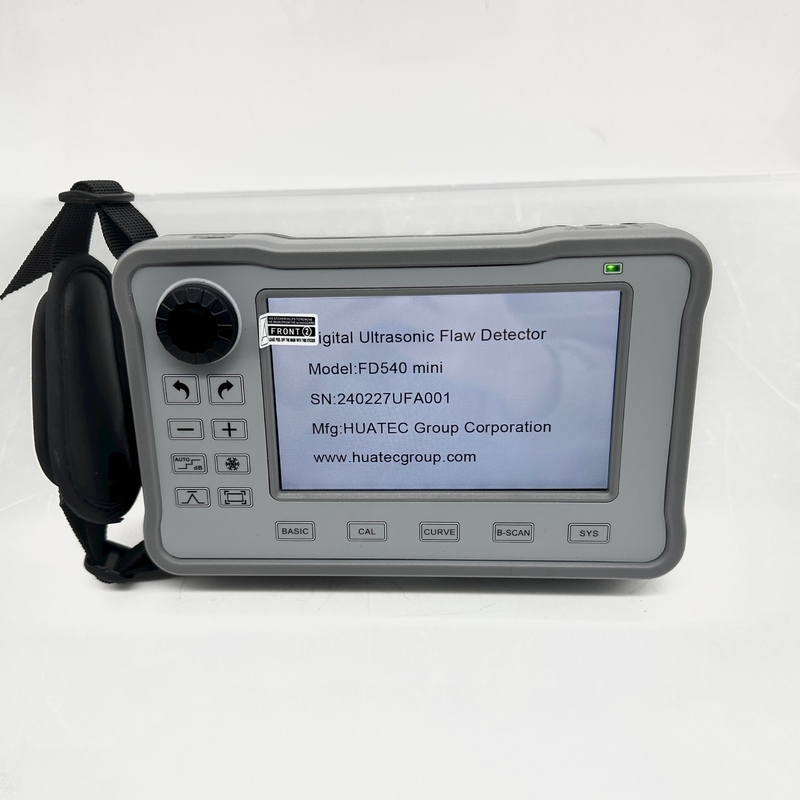

کارت SD FD540mini دستگاه تشخیص نقص های فوق صوتی
مقدمه کوتاه
FD540mini سنجنده نقص فوق صوتی یک نوع جدید از محصول آزمایش فوق صوتی است که توسط شرکت ما راه اندازی شده است، به طور گسترده ای در صنایع مانند دیگ، ظروف تحت فشار، قدرت، نفت، شیمیایی،نفت دریایی، خط لوله ها، کشتی سازی، خودروها، تولید مکانیکی، فلزات سازی، پردازش فلزات، ساختارهای فولادی، حمل و نقل راه آهن، انرژی هسته ای، دانشگاه ها و غیره می تواند به راحتی تشخیص دهد،پیدا کردن، ارزیابی و تشخیص نقص های مختلف داخلی (شکاف، شل شدن، منافذ، گنجانده ها و غیره) در قطعات کار. این دستگاه تشخیص نقص دیجیتال دارای یک ساختار جمع و جور، شکل موج پایدار،تحمل قوی، حساسیت بالا، پاسخ سریع و حداکثر فرکانس انتشار تکراری تا 10000 هرتز. این یک محصول تشخیص نقص فوق صوتی بسیار قابل حمل است.
پارامترهای فنی
| محدوده تشخیص |
10 متر ((فولاد کربن موج طولی) (مطالب عملکرد متروولوژیک: ≥3500mm) |
| حالت پالس | نبض تیز، موج مربع، موج دو مربع |
| ولتاژ پالس | 25 ولت 300 ولت تنظیم پذیر 25 ولت |
| عرض پالس | 0ns 500ns به طور مداوم تنظیم می شود، سرعت 10ns |
| خنک کننده | قوي و ضعيف قابل تنظیم |
|
تکرار نبض فرکانس |
اتوماتیک یا دستی، قابل تنظیم مداوم از 100 هرتز تا 1000 هرتز با سرعت 10 هرتز |
| سود | 120دبي، سرعت 0.1دبي، 1دبي، 10دبي |
| پهنای باند | 0.1 مگاهرتز 20 مگاهرتز |
| فیلتر امواج | 1M ~ 5M |
| صفحه نمایش | 5.0 اینچ LCD، اندازه نمایش موثر 108mm طول و 64mm عرض |
| قطعنامه | 800×480 |
| رابط ابزار | LEMO-00 C5 دوگانه |
| آژیر | آلارم دروازه A، B |
| رابط خروجی | USB نوع C |
| حالت تشخیص | موج کامل، نیمه موج مثبت، نیمه موج منفی، RF |
| دروازه | مستقل A,B |
| حالت اندازه گیری | قله، طرف موج |
| حافظه | کارت اس دی 1G |
| ذخیره محتوا | ضبط مداوم یک فریم، چند فریم (≤200 فریم) |
| حالت کمی | منحنی DAC، منحنی AVG ((DGS)) |
| توابع کمکی |
پشتیبانی لمس، صفحه کلید مجازی، PD سریع شارژ، افزايش اتوماتيك، حافظه اوج، منجمد |
|
شناسایی نقص استانداردها |
AWS D1.1/D1.5،NB/T 47013،GB/T 29712،GB/T 11345 |
| اندازه و وزن | 183mm×113mm×45mm 780g، باتری هم دربرگیریده |
| باتری | 12 ساعت |
| واحد | متريک، امپريال |
| دمای کار | -10°C 55°C |
| شارژر | √ جنیرال √ AC ((100 √ 240 ولت، 50 √ 60 هرتز |
| قطعنامه |
۳۶دبی (مطلوبات عملکرد متروولوژیک:≥26dB) |
| محدوده پویا |
۴۰دبی (مطلوبات عملکرد متروولوژیک:≥26dB) |
| حاشیه حساسیت |
۶۰دبی (مطلوبات عملکرد متروولوژیک:≥42dB) |
| خطی عمودی |
2.8٪ (مطلوبات عملکرد متروولوژیک:≤6٪) |
|
افقی خطی بودن |
0.6 درصد (مطلوبات عملکرد متروولوژیک:≤2٪) |
| زبان | چینی/انگلیسی |
ویژگی ها
1: بدن سبک وزن و مناسب برای کار با یک دست است.
2: PD65W شارژ سریع + 12 ساعت عمر باتری
3: صفحه نمایش 5.0 اینچی IPS با وضوح بالا با رابط کاربری کاملا جدید.
4: پشتیبانی از لمس تمام صفحه نمایش، عملیات حرکتی سریع، صفحه کلید مجازی،استفاده آسان
5: با DAC، AVG، افزونه اتوماتیک، حافظه اوج، نیمه مدت رنگ، B-اسکن و سایر توابع حرفه ای.
6: از جمله سوئچ چینی و انگلیسی، صادرات داده به کارت SD، ارتقاء آنلاین، ضبط صفحه نمایش و بسیاری از عملکردهای عملی دیگر.
پیکربندی استاندارد
| شماره سریالr | نام | مقدار |
| 1 | میزبان FD540mini | 1 |
| 2 | کاوشگر (کاوشگر مستقیم با دقت بالا، کاوشگر زاویه ای) | 2 |
| 3 | خط سنجش | 2 |
| 4 | شارژر | 1 |
| 5 | خط برق | 1 |
| 6 | راهنمای استفاده | 1 |
| 7 | گواهی سازگاری | 1 |
| 8 | کارت گارانتی | 1 |
| 9 | بانک برق | 1 |
