جزئیات محصول:
|
| نام محصول: | ردیاب عیب اشعه ایکس قابل حمل | مدل: | XXG-3005 |
|---|---|---|---|
| حداکثر نفوذ: | 50 میلی متر | تولید: | 150 تا 300KV |

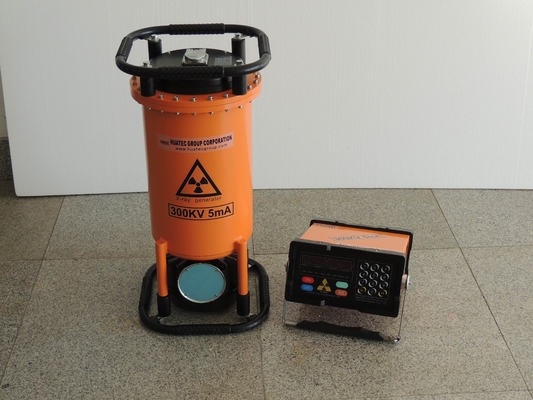

XXG3005 تابش پانورامیک 170-300Kv دستگاه تشخیص نقص اشعه ایکس قابل حمل لوله اشعه ایکس سرامیکی
دستگاه تشخیص خطای اشعه ایکس سری HUATEC XXG که توسط شرکت ما HUATEC Group Corporation تولید می شود، که تکنیک های پالس فرکانس متغیر و فرکانس ثابت را اتخاذ می کند.کنترل کننده های سری XXG/XXQ دارای ساختار جدید هستنداین بر اساس سیستم کنترل میکرو کامپیوتری و ساختار ماژولار است که باعث می شود ماشین یکپارچه ثبات و قابلیت اطمینان بهتری را به دست آورد.براي آسايش مشتريان، دستگاه نیز ارائه می دهد عملکرد پیری، که افزایش عمر خدمت خود را. ژنراتور ما عایق گاز، خنک کننده هوا و زمین آنود اجباری را اتخاذ می کند،و دارای خواص عالی حجم کوچک و وزن سبک استمحصولات به طور گسترده ای برای آزمایش غیر مخرب در صنعت پرواز فضایی، صنعت مهندسی جوش، صنعت کشتی سازی، صنعت لوله دیگ، صنعت مهندسی پتروشیمی،ساخت هواپیما، صنعت تعمیرات، صنعت خودرو، صنایع دفاعی و غیره
پارامترهای فنی اصلی
|
نوع |
XXG3005 | ||
| حداکثر ضخامت نفوذ فولاد (A3) | 50 میلی متر | ||
| فاصله کانونی | 600 میلی متر | ||
| زمان قرار گرفتن در معرض | 5دقيقه | ||
| نوع فیلم | Agfa D7 | ||
|
فولیک سرب دوگانه صفحه تقویت کننده |
0.03 | ||
| از بین بردن اتاق تاریک | 20±2°C | ||
| توسعه | 5دقيقه | ||
| رنگ سیاه | 1.5 | ||
| ورودی | ولتاژ (V) | 220 ولت±10٪ 50-60 هرتز | |
| ظرفیت (KVA) | 3.0 | ||
| تولید | ولتاژ لوله (KVP) | 150 تا 300 | |
| جریان لوله (mA) | 5 | ||
| ثبات | ±1% | ||
|
اشعه ایکس |
فوکوس mm2 | 2.5×2.5 | |
| زاویه تابش | 40±5° | ||
| حساسیت | k≤1.8٪ | ||
| حالت کار | عملکرد متناوب، زمان تابش تا زمان خنک شدن 1 است:1 | ||
|
اشعه ایکس |
ابعاد | ۳۵۰×۲۹۰×۱۶۰ | |
| وزن | 11 کیلوگرم | ||
| ساختار مدار | کنترل میکرو کامپيوتر، ساختار ماژولار، صدا | ||
|
اشعه ایکس |
خنک کننده | خنک کننده هوا | |
| عایق بندی | عایق گاز SF6 | ||
| فشار کاری | 0.35Mpa-0.45Mpa | ||
| ابعاد | 335×335×700 | ||
| وزن (کیلوگرم) | 39.5 کیلو | ||
| دمای کار | -10°C−+40°C | ||
ویژگی ها:
◆استفاده از کنترل میکرو کامپیوتری و ساختار ماژولار، با توانایی قوی ضد تداخل و اتوماسیون بالا و عملکرد قابل اعتماد.
◆ تنظیم پارامترها، روند کار و نشانه ی مشکل بر روی صفحه ی LED نشان داده می شود.
◆کليد سالم شدن مستقل برای سالم شدن راحت دستگاه طراحی شده است.
◆ زمان تشعشع تا زمان خنک شدن 1:1.
◆کنترلر می تواند نوع ژنراتور اشعه ایکس را به طور خودکار تشخیص دهد.
◆ پنل رنگی ضد آب و گرد و غبار و کیبورد صدا دیجیتالی برای انتخاب سریع و دقیق پارامترهای نوردهی استفاده می شود.
◆از ایمنی استفاده از این ابزار اطمینان حاصل کنید، این دستگاه در حالت ولتاژ بالا، ولتاژ پایین و ولتاژ پایین نصب شده است.
دستگاه محافظت از بیش از حد، زیر جریان و بیش از حد درجه حرارت.
◆یک قفل ایمنی منحصر به فرد طراحی شده است که عامل را از آسیب تابش محافظت می کند.
◆استفاده از محدوده گسترده تری از مقادیر KV و حل مشکل محدوده کوتاه رادیوگرافی
◆ عملکرد تأخیر نوردهی ------ زمان تأخیر می تواند کمتر از 10 دقیقه تنظیم شود تا عامل از محل کار ایمن باشد.
◆ با ژنراتورهای مختلف مطابقت داشته و به طور قابل اعتماد کار کند.
◆ تعداد قرار گرفتن در معرض می تواند جمع شود.
(بعد از آن که واحد آماده شده است، اما قبل از فشار کلید "ON"، شما می توانید کلید "A" را (کلید تاخیر) سه بار فشار دهید تا تعداد نوردهی را بررسی کنید و هر کلید را برای بازگشت به عقب فشار دهید.)
◆با خروجی لامپ اخطار اشعه و سیم اتصال پایانی درب-ماشین.
(قفل درب-ماشین) هنگامی که درب سرب باز می شود، ابزار به طور خودکار ولتاژ بالا را برای محافظت از اپراتور قطع می کند)

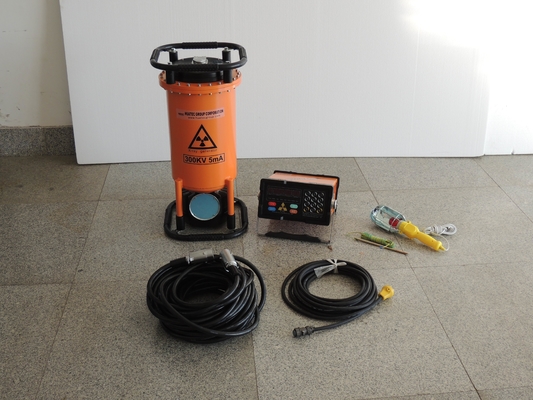

تحویل استاندارد
| لوله اشعه ایکس سرامیکی جهت دار | 1 پی سی | |
| ژنراتور | 1 مجموعه | |
| کابل ولتاژ بالا | 1 پی سی | 25 متر |
| کنترل کننده | 1 مجموعه | |
| کابل برق | 1 پی سی | 10 متر |
| کابل زمین گیری | 1 پی سی | 5 متر |
| لوازم | 1 مجموعه | |
| (از جمله: لامپ هشدار، 1 پی سی؛ نامه سرب، 1 جعبه؛ کاسه های تاریک فیلم 5 پی سی؛ صفحه نمایش تقویت کننده 5 پی سی؛ سیم نفوذ سنج (IQI) 1 مجموعه؛ فیوز1 پی سی) | ||
لوازم جانبی اختیاری:
پلت فرم آزمایش، penetrometer IQI / سیم، نامه سرب / ارقام، نوار سرب، کاست، صفحه سرب، دوزمتر شخصی، فیلم تماشاگر، densitometer، توسعه دهنده فیلم، نور اتاق تاریک، RT بلوک کالیبراسیون و غیره.
