جزئیات محصول:
|
نام محصول: | تشخیص عیب اولتراسونیک | تمام ابزارها: | DAC، AVG، رنگ Bscan، AWS، و غیره |
---|---|---|---|
فرکانس تکرار پالس: | 10-10000 هرتز، تنظیم دقیق | محدوده: | 0-15000 میلی متر، در سرعت فولاد |
برجسته: | دستگاه تشخیص نقص فوق صوتی ضد آب,دستگاه تشخیص نقص فوق صوتی ضد گرد و غبار,دستگاه تشخیص عیب فوق صوتی,Dustproof Ultrasonic Flaw Detector,Mobile APP Ultrasonic Flaw Detector |

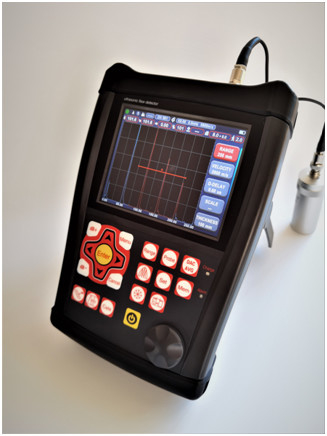

ضد گرد و غبار و ضد آب دستگاه تشخیص نقص های فوق صوتی قابل حمل با اپلیکیشن موبایل
★تعدیل کاوشگر، ساخت منحنی و سایر عملیات توسط جعبه مکالمه در کل فرآیند درخواست می شود، نیازی به خواندن دستورالعمل نیست
★ همه ابزار شامل آنچه شما نیاز دارید: DAC، AVG، رنگ Bscan، AWS، و غیره
★ فرکانس تکرار نبض: 10-10000 هرتز، تنظیم دقیق، اسکن با سرعت بالا، هرگز تشخیص را از دست ندهید
★ نسبت سیگنال بالا به سر و صدا، بازگشت شفاف و پایدار، طراحی ضد سر و صدا، مناسب برای شرایط سخت کار
★ فرکانس کانوسوند 25M کاملا
★ AD 12 رقمی، نمونه گیری با سرعت بالا منجر به نمودار بازگشت بهتر با تمام جزئیات می شود. حساس و می تواند حتی نقص های کوچک را تشخیص دهد
★ صفحه نمایش شفاف و رنگ واقعی. رابط کاربری مفید باعث می شود که عملیات بسیار آسان تر باشد.
★ ضبط ویدیوی سرعت بالا در زمان واقعی تشخیص نقص. ذخیره سازی داده USB نامحدود.
★ اتصال دندان آبی، اپلیکیشن تلفن همراه گزارش تشخیص نقص را در محل تولید می کند و چاپ را درک می کند
★ استاندارد IP65. آلایویی + ژل سیلیکون، ضد آب و گرد و غبار، جامد و برای همیشه دوام دارد. پشتیبانی خنک کننده باعث می شود که در هر زاویه ای ایستاده باشد.
★ باتری با یک بار شارژ 15 ساعت دوام دارد. هر باتری کنترل شارژ خود را دارد بنابراین با دو باتری می تواند در طول ساعت کار کند.
مشخصات
محدوده | 0-15000 میلی متر، در سرعت فولاد |
سرعت مواد | 100~20000 متر در ثانیه |
فرکانس تکرار نبض | 10-10000 هرتز |
محدوده پویا | ≥38dB |
خطی بودن: افقی | +/- 0.2% FSW، عمودی:1.5٪ FSH، دقت تقویت کننده +/-1 دبیل |
قدرت حل مشکلات | >40dB (5P14) |
باقی مانده های حساسیت | >62dB |
رد (کذيب) | 0 تا 80% ارتفاع صفحه نمایش کامل |
500 تنظیم مستقل، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم بدون بلوک آزمایش در صحنه کار کنیم؛
حافظه بزرگ از گراف 1000A
حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق
انواع کاوشگرها: تک راست، تک زاویه، دو راست، دو زاویه، از طریق، خزنده، سطح
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
واحد: اینچ یا میلی متر
نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz
تاخیر نمایش: -20 تا 3400 μs
تاخیر/تغییر صفر: 0 تا 99.99μs
بسته باتری لیتیوم یون قابل شارژ داخلی با قدرت 7.2 ولت با ظرفیت 8000 میلی آمپر
15 ساعت زمان کار نامی بسته به روشنایی صفحه نمایش
زمان شارژ 4 ساعت
H × W × D ((ملی متر): 260 × 175 × 60 (ملی متر)
وزن:1.۲ کیلوگرم
دمای کار: -10 تا 50 درجه سانتیگراد
دمای نگهداری: -30 تا 50 درجه سانتیگراد
انرژی پالس: 200V، 300V، 400V، 500V قابل انتخاب
اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، سیستم RF
پهنای باند (فاصل باند تقویت کننده): 0.2 تا 35 مگاهرتز
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
حساسیت: حداکثر 120 دی سی بی در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات پردازنده: BNC یا LEMO
وظایف
نمایش خودکار مکان دقیق نقص ((عمق d، سطح p، فاصله s، دامنه،sz dB،ф).
اندازه گیری نقص: اندازه گیری نقص خودکار با استفاده از AVG / AVG یا DAC، سرعت گزارش پذیرش یا رد نقص.
کالیبراسیون خودکار قطعات گیرنده نقطه صفر، زاویه ها، لبه های جلو و سرعت مواد.
آسان برای ساخت و استفاده از DAC و AVG برای ارزیابی اکو، منحنی می تواند اصلاح و جبران شود.
با وصل کردن حافظه دیسک، واحد می تونه حافظه نامحدودی داشته باشه.
ساخت خودکار ویدیو از فرآیند تست و بازی؛ استفاده از U Disk، طول ویدیو نامحدود است.
اسکن رنگ B.
در این واحد 13 استاندارد بین المللی ساخته شده است.
اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.1.
ویژگی اصلاح سطح خمیده
تابع اندازه گیری ارتفاع ترک
دروازه بزرگنمایی: گسترش محدوده دروازه در سراسر عرض صفحه نمایش.
عملکرد افزایش اتوماتیک
پوشش: نمایش همزمان A-scan زنده در نرخ 60 هرتز و پوشش نمایش A-scan.
نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با A-Scans زنده برای تفسیر آسان نتایج آزمایش.
اسکن فریز: نمایشگر فریز داده های شکل موج و مسیر صوتی را نگه می دارد.
آژیر: بیپ و ال ای دی
ساعت زمان واقعی
اکو رو پر کن
هدف گرفتن.
رنگ اکو داخل دروازه
بسته استاندارد
دستگاه سنجش نقص فوق صوتی قابل حمل FD620 1pc
مبدل پرتو مستقیم (4 MHz، Φ10) 1pc
مترجم شعاع زاویه ای (4 مگاهرتز، 8 میلی متر×9 میلی متر، 60 درجه) 1pc
کابل اتصال برای گیرنده (BNC-LEMO 00،یا LEMO 01-LEMO 00 اختیاری) 1pc
بسته باتري ليتيوم ايون قابل شارژ، 8 آمپر ساعت 1pc
منبع برق / واحد شارژ 1pc
راهنماي کار در انگليسي 1pc
نرم افزار اپلیکیشن 1pc
کمربند 1pc
