جزئیات محصول:
|
| پرید: | پروب های 5 و 8 میلی متری محدوده: 0 ~ 4.0 میلی متر | شتاب: | m/s2 (اوج) |
|---|---|---|---|
| سرعت: | میلی متر بر ثانیه (RMS) | جابه جایی: | ام (PK-PK) |
| فرکانس: | 10 ، 20 ، 40 ، 80 ، 160 ، 320 ، 640 ، 1280Hz +0.01٪ | دامنه: | 0 ~ 4.0 میلی متر |
| برجسته: | دستگاه تست غیر مخرب,ابزار بازرسی NDT |
||
کالیبراتور ارتعاشی دیجیتال کالیبراسیون ارتعاش سنج ارتعاش سنج آزمایش ارتعاش ISO10816 HG-5010
درخواست برای کالیبراتور ارتعاش ISO10816 HG-5010:
1. می توان برای کالیبراسیون شتاب سنج ارتعاش ، مبدل سرعت و مجاورت و همچنین ابزار اندازه گیری ارتعاش استفاده کرد.سیگنال های سینوسی استاندارد در فرکانس 10 ، 20 ، 40 ، 80 ، 160 ، 320 ، 640 و 1280 هرتز
2. می توان دامنه شتاب ، سرعت و جابجایی را از کالیبراتور ایجاد کرد
3. می توان از طریق پتانسیومترها تعریف کرد و روی نمایشگرهای دیجیتال نشان داد.ارتعاش افقی یا عمودی می تواند ایجاد شود.
4. کالیبراتور ارتعاش HG-5010 ترکیبی از ژنراتور سیگنال سینوسی ، تقویت کننده قدرت ، مبدل استاندارد و یک تکان دهنده در یک واحد است و دارای حجم کم ، دقت بالا و عملکرد آسان است.می توان از آن در آزمایشگاه یا در محل استفاده کرد.
5. استانداردهای بین المللی: ISO10816
مشخصات فنی:
فرکانس: 10 ، 20 ، 40 ، 80 ، 160 ، 320 ، 640 ، 1280Hz +0.01
واحد:
شتاب: متر بر ثانیه2 (اوج)
سرعت: میلی متر بر ثانیه (RMS)
جابجایی: ام (PK-PK)
دقت دامنه:
شتاب (30 متر بر ثانیه)2 pk ، 80Hz) 40Hz تا 320Hz + 0.3dB + 1 رقمی
20 هرتز تا 640 هرتز + 0.5 دسی بل +1 رقمی
سرعت (25 میلی متر در ثانیه pk ، 80 هرتز) 40 هرتز تا 320 هرتز +0.5 دسی بل +1 رقمی
جابجایی (10μm pk-pk ، 80Hz) 40Hz تا 320Hz + 0.5 دسی بل + 1 رقمی
خطی بودن پروب مجاورت
پروب: کاوشگرهای 5 و 8 میلی متری محدوده: 0 ~ 4.0 میلی متر
نمایش دادن: 3 1/2 صفحه نمایش رقمی برای شتاب ، سرعت یا جابجایی
حداکثر دامنه ارتعاش و حداکثر بار:
از آنجا که ارتعاش مورد استفاده در کالیبراتور ارتعاشی HG-5010 نسبتاً کوچک است ، در طول کالیبراسیون مبدل های با وزن مختلف تحت فرکانس های مختلف ، دامنه خروجی کالیبراتورها نیز متفاوت است.حداکثر دامنه ارتعاش و حداکثر بار مربوط به حداکثر شتاب است.حداکثر سرعت و حداکثر خروجی جابجایی تولید شده از کالیبراتور تحت فرکانس مشخص و با وزن معینی مبدل که باید کالیبره شود.ارقام خاص در جدول زیر قابل مشاهده است.
|
Wt
Freq |
<100 گرم | <250 گرم | <650 گرم | ||||||
| a (m/S2) | v (میلی متر/ثانیه) | d (μm) | a (m/S2) | v (میلی متر/ثانیه) | d (μm) | a (m/S2) | v (میلی متر/ثانیه) | d (μm) | |
| 10 هرتز | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 هرتز | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 هرتز | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 هرتز | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 هرتز | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 هرتز | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 هرتز | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 هرتز | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
توجه: با فرکانس بالاتر مقدار جابجایی ارتعاش بسیار کوچک است بنابراین هیچ سیگنال ارتعاشی از کالیبراتور خارج نمی شود.
اندازه: 280 x 180 x 250 (میلی متر)
وزن: 20 پوند ، 9 کیلوگرم
دما: عملکرد: 0oC تا 50 oج
ذخیره سازی: -20 oC تا 70 oج
رطوبت: 90 non بدون تراکم

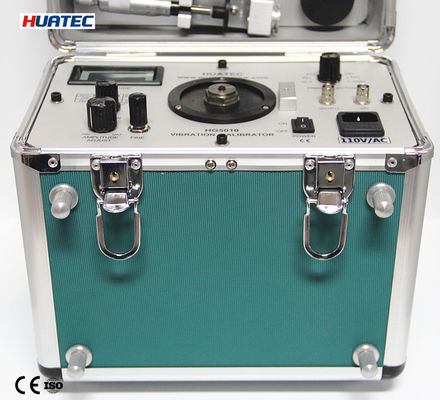

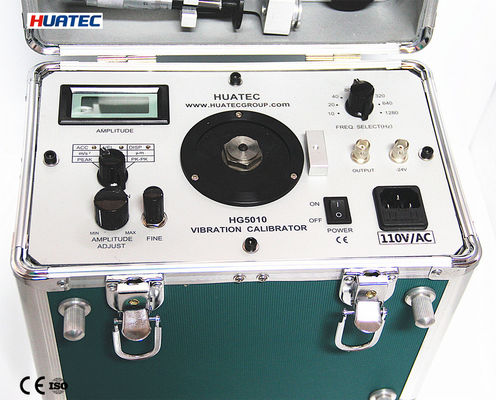

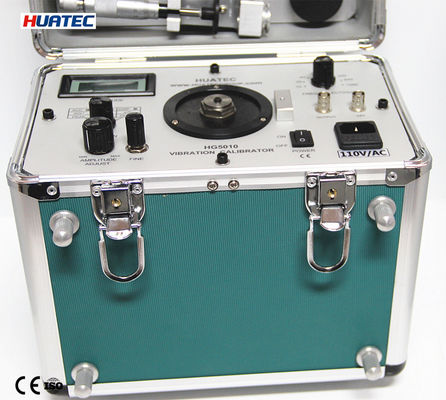

صفحه کنترل کالیبراتور ارتعاش HG-5010 به شرح زیر نشان داده شده است:
1 صفحه نمایش خروجی دامنه ارتعاش نمایش دامنه خروجی سیگنال ارتعاش مختلف کالیبراتور
2 پتانسیومتر کالیبراسیون
3 سوئیچ انتخاب عملکرد تغییر خروجی کالیبراتور به شتاب ، سرعت یا جابجایی
4 پتانسیومتر برای تنظیم دامنه خروجی
تنظیم پتانسیومتر برای تغییر دامنه ارتعاش خروجی
5 دامنه ارتعاش خروجی را به آرامی تنظیم کنید
6 جدول تعمیر مبدل جهت کالیبره شدن
7 سوراخ نخ برای ثابت کردن پروب مجاورت
در حین کالیبراسیون پروب مجاورت ، پایه مبدل از طریق این سوراخ نخ روی صفحه کنترل ثابت می شود.
8 کلید تغذیه 220 VAC
9 سوکت ورودی برق 220 ولت AC
برای اتصال برق 220 ولت AC استفاده می شود.
10. سوکت خروجی برق
برای نظارت بر شکل موج سیگنال خروجی تقویت کننده قدرت کالیبراتور.
11 سوکت خروجی - ولتاژ 24 ولت
تأمین برق در - 24 ولت برای پروگزیمیتور در حین کالیبراسیون پروب مجاورت.
12 کلید انتخاب فرکانس
|

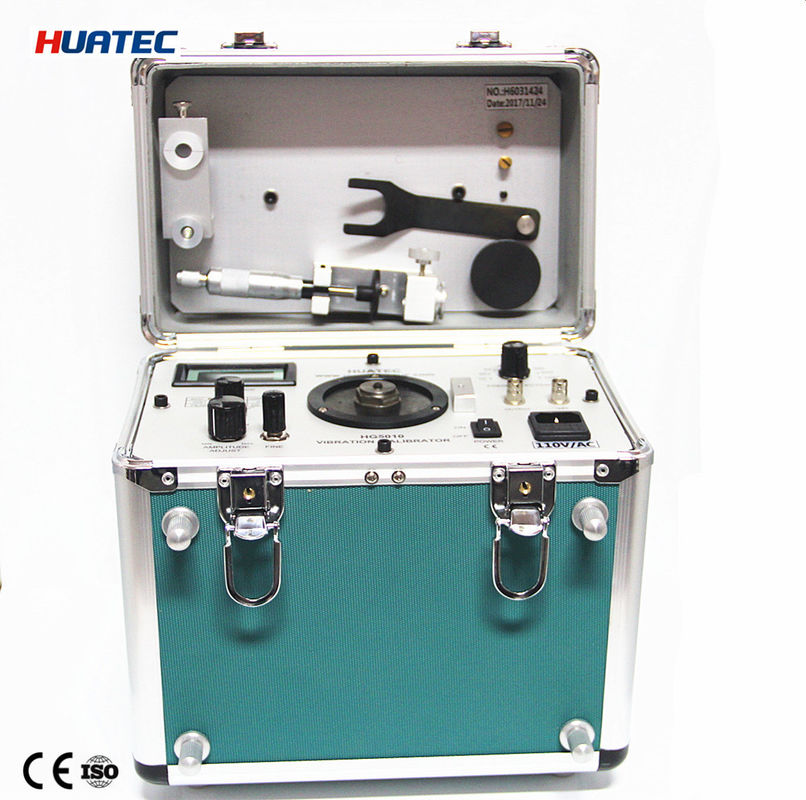

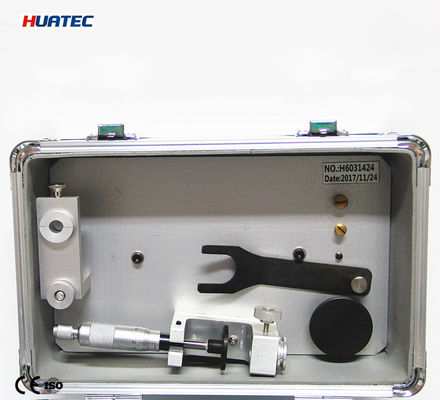

1
پایه ثابت |
2
میکرومتر دوک نخ ریسی |
|
3
ابزاری برای تعمیر سنسور |
4
صفحه آزمایش |
|
5
M5 پیچ ثابت |
6
پیچ انتقال M5-M8 |
|
7
پیچ انتقال M5-M10 |
|
