تجهیزات پرتابل تست ذرات مغناطیسی

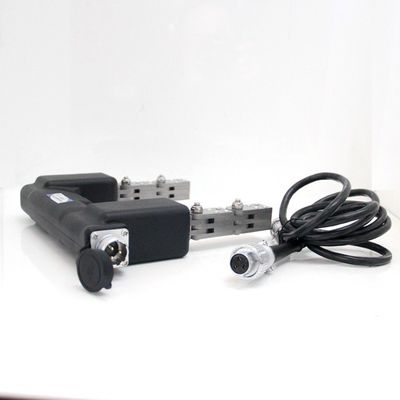

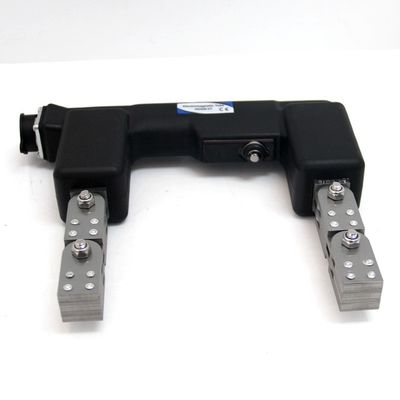

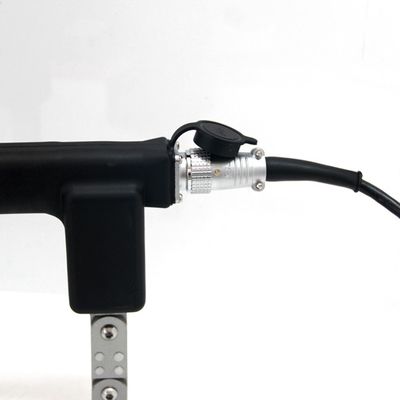

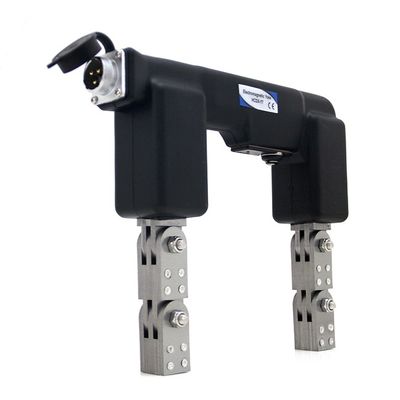

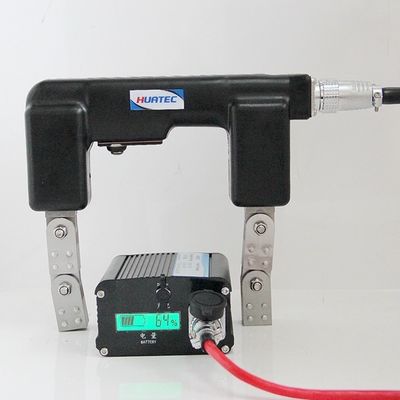

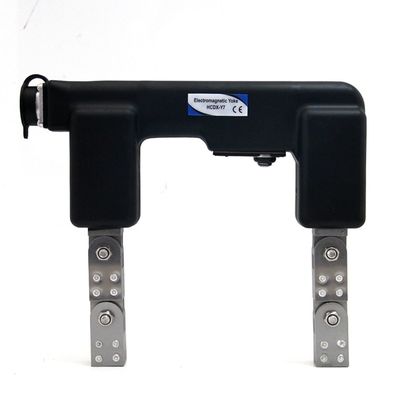

دستگاه عیب‌یاب مغناطیسی پرتابل، یوغ الکترومغناطیسی AC/DC، یوغ دستی HCDX-Y7T

مروری بر یوغ الکترومغناطیسی AC/DC

دستگاه عیب‌یاب ذرات مغناطیسی مدل Handy Magna Yoke HCDX-Y7T، از نوع شارژی، دارای ویژگی‌های ساختار فشرده، چیدمان منطقی، اندازه کوچک، وزن سبک و قابلیت حمل آسان است. این دستگاه عیب‌یاب را می‌توان مستقیماً با جریان متناوب استفاده کرد و همچنین می‌توان از منبع تغذیه مغناطیسی AC (بسته باتری AC) و منبع تغذیه مغناطیسی DC (بسته باتری اینورتر DC-AC) استفاده کرد که کارآمد و قابل حمل است. این دستگاه برای بازرسی جوشکاری بدنه کشتی، تشخیص جوشکاری سازه‌های فولادی در ارتفاع زیاد و عملیات داخلی مخازن تحت فشار مناسب است. این ابزار برای قطعات سازه‌های فولادی در صنایع برق، متالورژی، پتروشیمی، ماشین‌آلات و سایر صنایع، مانند دیگ بخار، مخازن تحت فشار، لوله‌های تحت فشار، جوش بدنه کشتی و ساختار جوشکاری انواع مواد فرومغناطیسی سطحی و تشخیص عیب ذرات مغناطیسی از عیوب نزدیک سطح مناسب است.

این ابزار با الزامات استاندارد JB/T7411-2012، ASME BPVC، ASTM E709، ASTM E1444، ASTM E3024 مطابقت دارد."شرایط فنی دستگاه عیب‌یاب یوغ الکترومغناطیسی".

ویژگی‌های محصول

ساختاری کاملاً مهر و موم شده و بادوام

مقاوم در برابر مواد شیمیایی و سایش

طراحی باتری اینورتر DC-AC، گزینه‌های عملکرد AC و DC برای بازرسی سطح و زیر سطح

فراتر از مشخصات بالابری ASTM

سه حالت منبع تغذیه را می‌توان آزادانه انتخاب کرد:

مکان‌هایی وجود دارد که مستقیماً به منبع تغذیه AC متصل می‌شوند که می‌توانند مستقیماً به منبع تغذیه AC متصل شوند.

استفاده از منبع تغذیه مغناطیسی AC (بسته باتری اینورتر DC-AC) برای تامین برق AC بدون هیچ گونه اتصال مستقیمی به منبع تغذیه AC امکان‌پذیر است.

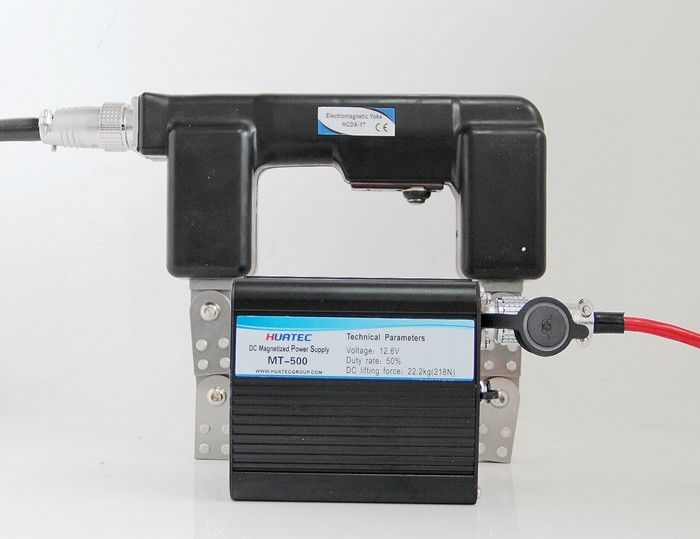

منبع تغذیه مغناطیسی DC (بسته باتری DC) را می‌توان برای تحقق عملکرد مغناطیسی DC استفاده کرد.

منبع تغذیه مغناطیسی AC (بسته باتری اینورتر DC-AC) دارای عملکردهای تنظیم ولتاژ، شارژ بیش از حد، جریان بیش از حد و تخلیه بیش از حد است.

هنگامی که نیروی بالابری کافی نیست، برق به طور خودکار قطع می‌شود تا از حساسیت تشخیص عیب اطمینان حاصل شود.

عملکرد نمایشگر برق می‌تواند برق فعلی باتری را نمایش دهد و دارای عملکرد هشدار صوتی و نوری است.

تراشه میکروکامپیوتر داخلی برای تثبیت ولتاژ خروجی و اطمینان از حساسیت تشخیص.

مغناطیس‌سازی قابل تنظیم

کیف کمری کار مخصوص می‌تواند بسته باتری، تعلیق مغناطیسی، عامل کنتراست، پروب یوغ و غیره را حمل کند.

راهنمای مدل

پارامتر فنی
دمای کار: -10 ~ +40 درجه سانتیگراد
دمای ذخیره‌سازی: -20 ~ 50 درجه سانتیگراد
رطوبت نسبی:<80% بدون تراکم
افزایش دمای کار:<18 C
نرخ بار موقت: >50%
حساسیت: قطعه آزمایشی استاندارد A1 شیار 15/50 به وضوح نمایش داده می‌شود.
حداقل توان بالابری AC: >4.5kg (44N)
حداقل توان بالابری DC: >18.1kg (177N)

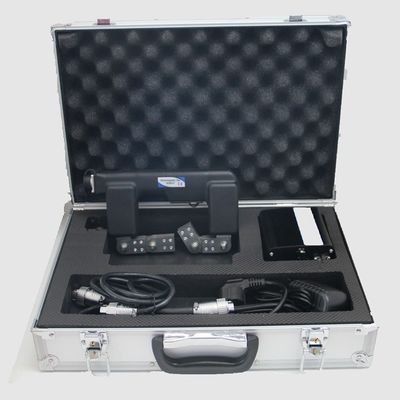

پیکربندی استاندارد:
HCDX-Y7T
میزبان دستگاه عیب‌یاب پودر مغناطیسی 1
خط برق 1

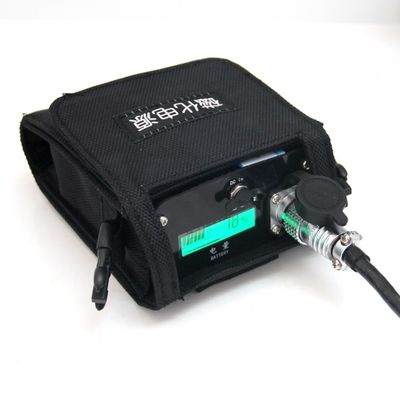

بسته باتری اینورتر DC-AC قابل شارژ MT610 (منبع تغذیه مغناطیسی AC) 1
کوله پشتی برق AC 1
آداپتور برق 1
خط اتصال خروجی AC 1

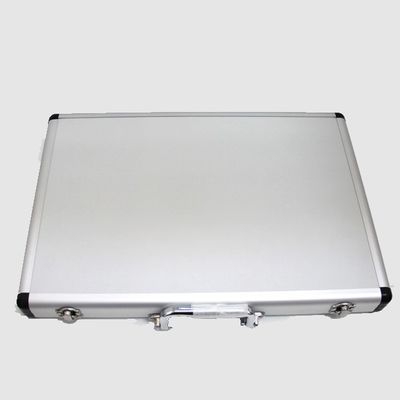

جعبه ابزار 1
نمونه‌های نقص:                                                 محل نقص:
ناخالصی‌ها درزها                                                    سطح و زیر سطح ایده‌آل برای: ترک‌های خستگی
ترک‌های انقباضی پارگی‌ها همپوشانی‌ها                                        بازرسی‌های میدانی
جوش سرباره ترک‌های سنگ زنی                                        بازرسی‌های در حال سرویس
ترک‌های کوئنچینگ                                                                                  محیط‌های سخت

                                                                                 بازرسی جوش
