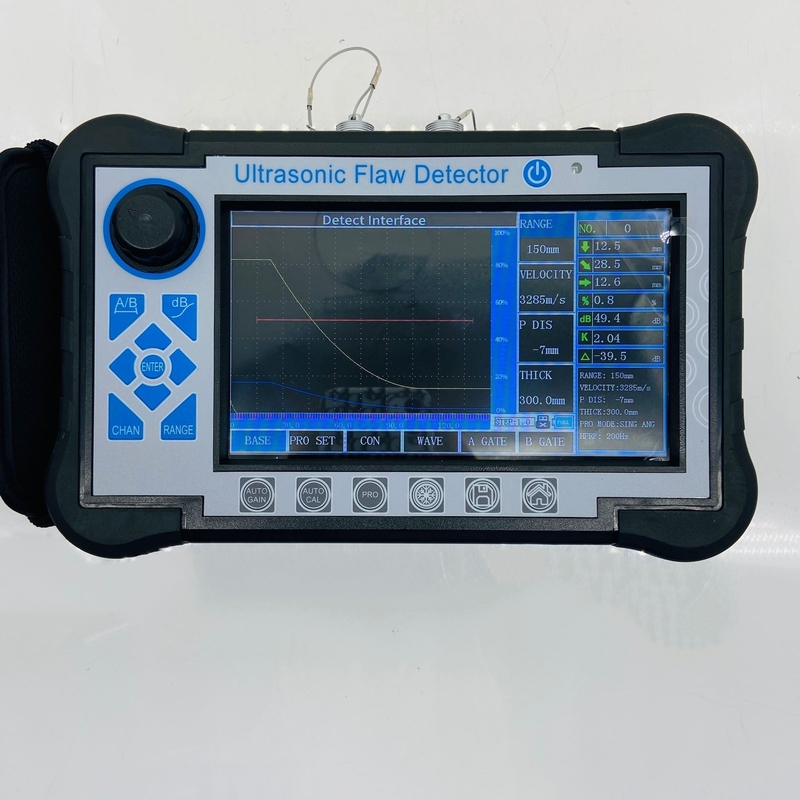

یابنده عیب اولتراسونیک دیجیتال صفحه لمسی FD580 با هشدار صوتی و نوری
مقدمه
یابنده عیب اولتراسونیک دیجیتال نوع پیشرفتهای است که دارای صفحه لمسی است و میتواند به سرعت، به راحتی و بدون آسیب، عیوب مختلف درون قطعه کار مانند ترک، جوش، حفره، سوراخ ماسهای، ناخالصی، تاخوردگی و غیره را به دقت تشخیص دهد، مکانیابی کند، ارزیابی کند و تشخیص دهد. این دستگاه در زمینههای برق، پتروشیمی، دیگ بخار و مخازن تحت فشار، سازههای فولادی، هوافضا، حمل و نقل ریلی، خودرو، ماشینآلات و سایر زمینهها به کار گرفته شده است. این یک ابزار ضروری برای صنعت تست غیرمخرب است.
ویژگیها
● کمیسازی و موقعیتیابی با دقت بالا برای برآورده کردن الزامات تشخیص از فاصله نزدیک و دور
● ناحیه کور نزدیک کم است و میتواند الزامات تشخیص لولههای با قطر کوچک و دیواره نازک را برآورده کند.
● عملکرد کالیبراسیون خودکار: کالیبراسیون خودکار با یک دکمه، کاربری آسان، تست خودکار پروب "تأخیر P"، "مقدار K"، "مقدار X" و سرعت
● نمایش خودکار موقعیت اکو عیب (عمق: d، افقی: p، فاصله: s، دامنه، dB، ф)
● جابجایی آزادانه بین سه مقیاس (عمق: d، افقی: p، فاصله: s)
● توابع خودکار بهره، پوشش پیک، حافظه پیک، که میتواند بهرهوری تشخیص را بهبود بخشد.
● ضبط خودکار فرآیند عیبیابی و پخش پویا
● محاسبه مقدار Φ: تشخیص عیب آهنگری با پروب مستقیم، میتواند بالاترین موج را به طور خودکار به مقدار Φ تبدیل کند.
● 500 کانال مستقل (قابل توسعه)، که میتواند استانداردهای تشخیص هر صنعتی را به صورت آزادانه وارد و ذخیره کند، نیازی به حمل بلوکهای استاندارد برای بازرسی در محل نیست.
● ذخیره و پخش آزادانه 500 موج و داده اسکن A
● منحنیهای DAC، AVG و TCG (جبران عمق) به طور خودکار تولید میشوند و قابل تقسیمبندی هستند. نقاط نمونهبرداری نامحدود هستند و میتوانند تصحیح و جبران شوند.
● 14 استاندارد بازرسی داخلی
● ورود آزادانه به هر استاندارد صنعتی
● عرض پالس و قدرت قابل تنظیم
● تابع اسکن B و اسکن رنگی B؛
● قابلیت ارتباط با کامپیوتر و خروجی گرفتن فایل WORD و گزارش تشخیص
● بدنه پلاستیکی ABS IP65، محکم و بادوام، ضد آب و ضد گرد و غبار، و قابلیت ضد تداخل عالی
● استفاده از نرمافزار ارتباطی (بیسیم) برای تجزیه و تحلیل دادهها، چاپ گزارشها و غیره؛
● صفحه نمایش رنگی واقعی 260,000 رنگ، مناسب برای محیط کاری در نور شدید یا نور کم
● باتری لیتیومی با کارایی بالا، میتواند به طور مداوم به مدت 8-10 ساعت کار کند
● ضبط زمان واقعی: تاریخ تشخیص عیب در زمان واقعی، سابقه ردیابی زمان و ذخیرهسازی
● حفاظت در برابر قطع برق، دادههای ذخیره شده از بین نمیروند
● پارامترهای عیبیابی میتوانند به طور خودکار تست یا از پیش تنظیم شوند
● رد دیجیتال، بر بهره و خطی بودن تأثیر نمیگذارد
● جبران بهره: تضعیف دسیبل میتواند برای ناهمواری سطح، سطوح منحنی، تشخیص عیوب دوربرد قطعات ضخیم و غیره تصحیح شود.
● میتوان یابنده عیب را از طریق نرمافزار در رایانه شخصی کنترل کرد و به هدف یابنده عیب کنترل شده توسط کامپیوتر برای تشخیص دست یافت.
مشخصات فنی
| نمایشگر |
صفحه رنگی TFT 7 اینچی، رزولوشن 800*480 |
| حالت عملیات |
دکمه، چرخشی، صفحه لمسی |
| منبع تغذیه |
باتری لیتیوم یون |
| ظرفیت باتری |
5.0 آمپرساعت |
| ولتاژ تغذیه |
12 ولت |
| تعداد تغذیه |
|
| زمان کار |
8 ساعت یا بیشتر |
| ورودی آداپتور |
DC100~240V 50Hz/60Hz |
| خروجی آداپتور |
AC 12V |
| توان آداپتور |
36 وات |
| ذخیره سازی داده |
کارت SD (16 گیگابایت) |
| هشدار |
|
| دمای کار |
-10 درجه سانتیگراد تا 45 درجه سانتیگراد |
| دمای ذخیره سازی |
-20 درجه سانتیگراد تا 60 درجه سانتیگراد |
| درجه IP |
IP65 |
| ابعاد |
245*155*55 میلی متر |
| وزن |
1.18 کیلوگرم (شامل باتری) |
| مدل UT معمولی |
| نوع کانکتور پروب |
LEMO 00 |
| نوع کانال |
تک کاناله |
| تعداد کانال |
500 گروه (قابل مقیاسبندی) |
| نوع پالس |
موج تیز منفی |
| ولتاژ ارسال |
50 تا 350 ولت، با گام 50 ولت |
| میرایی |
560 اهم |
| بهره |
0 تا 110 دسیبل، گام: 0.5/2/6/12 دسیبل |
| تنظیم دقیق بهره |
-4 تا +4 |
| جبران سطح |
کل محدوده بهره |
| فرکانس کاری |
0.5 تا 20 مگاهرتز؛ |
| نوع پروب |
تک، دوگانه، عبوری، غوطهوری |
| فیلتر |
سه گزینه:
1~4 مگاهرتز/0.5~10 مگاهرتز/2~20 مگاهرتز
|
| حالت تشخیص |
منفی/مثبت/دو طرفه/RF |
| رد |
0 تا 80 درصد، گام 1 درصد |
| محدوده تست |
0 تا 15000 میلی متر، حداقل محدوده نمایش: 15 میلی متر (در فولاد) |
| سرعت ماده |
100 تا 20000 متر بر ثانیه |
| جابجایی پالس |
-10 تا 1000 میلی متر |
| تأخیر P |
0 تا 200 میکروثانیه |
| مقدار X |
0 تا 100 میلی متر |
| راهنما |
بازرسی جوش، ورق، آهنگری |
| نقطه تست |
پیک/مقدار X/مقدار J |
| اندازهگیری |
گیت: دامنه، مقدار دسیبل دامنه، محدوده، فاصله افقی، فاصله عمودی، اختلاف بین گیت A و B
نشانگر: 2 نشانگر متقاطع، میتوانند فاصله افقی و عمودی و فاصله بین نشانگرها را تست کنند (در تابع اسکن B)
|
| گیت |
شروع گیت: کل محدوده |
| عرض گیت: کل محدوده |
| سطح گیت: 10 تا 90 درصد، گام: 1 درصد |
| منحنی |
DAC، حداکثر شش منحنی، مطابق با NB/T 47013، GB/T 11345، GB/T 29712 و سایر استانداردها |
| TCG، حداکثر شش منحنی |
| AVG |
| سایر توابع |
تمام صفحه، جابجایی نشانگر (محدوده/ارتفاع/افقی)، بهره خودکار تک/پیوسته (10 تا 100 درصد، گام 10 درصد)، مقایسه اکو، تمام صفحه اکو، پوشش پیک، حافظه پیک، اسکن سریع، حالت خارجی، اسکرین شات |
| فریز پیک/عمق ترک/گسترش گیت//اصلاح سطح منحنی/ اسکن B/شبیهسازی جوش تخت//ویدئو |
| هشدار |
هشدار صوتی و نوری |
| حساسیت باقیمانده |
65 دسیبل یا بیشتر (200 میلی متر - Φ 2FH، 2.5P Φ 20) |
| خطای خطی افقی |
0.3 درصد یا کمتر |
| خطای خطی عمودی |
3 درصد یا کمتر |
| خطای خطی دامنه |
±2 درصد یا کمتر |
| دقت تضعیف کننده |
20 دسیبل ± 1 دسیبل |
| محدوده دینامیکی |
32 دسیبل یا بیشتر |
| رزولوشن دور |
26 دسیبل یا بیشتر |
| سطح نویز |
کمتر از 40 × 10 به توان -9 ولت/پیکربندی استانداردنام |
|
|
|
تعداد
|
|
1 |
واحد اصلی |
|
2 |
|
| کیف دستگاه |
3 |
|
| 2 |
4 |
کیف دستگاه |
| 1 |
5 |
|
| 1 |
6 |
|
| 1 |
7 |
|
| 1 |
8 |
|
| 1 |
|
|
