کالیبراتور ارتعاش دیجیتال تحلیلگر ارتعاش تست کننده ارتعاش در فرکانس 10, 20, 40, 80, 160, 320, 640 و 1280 هرتز
درخواست برای کالیبراسیون ارتعاش ISO10816 HG-5010:
1می تواند برای کالیبراسیون سرعت سنج ارتعاش، سرعت و نزدیک سازی و همچنین یک ابزار اندازه گیری ارتعاش استفاده شود. سیگنال های سینوس استاندارد در فرکانس 10, 20, 40, 80, 160, 320،۶۴۰ و ۱۲۸۰ هرتز
2می توان از کالیبراسیون دامنه شتاب، سرعت و جابجایی را تولید کرد
3. می تواند از طریق پتانسیومتر تعریف شود و در صفحه نمایش دیجیتال نشان داده شود. یا ارتعاش افقی یا عمودی تولید می شود.

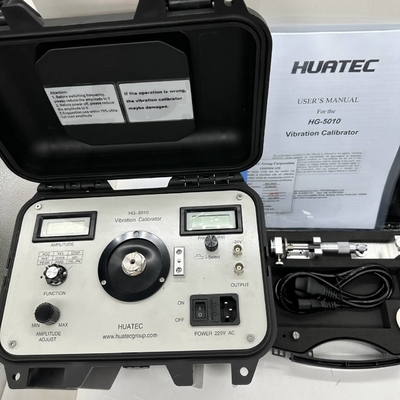

4کالیبراسیون ارتعاش.HG-5010 ترکیبی از ژنراتور سیگنال سینوس، تقویت کننده قدرت، پردازنده استاندارد و یک شیکر در یک و دارای حجم کوچک، دقت بالا و کار آسان است.می تواند در آزمایشگاه یا در محل استفاده شود.
5استانداردهای بین المللی: ISO10816
مشخصات:
فرکانس:10، 20، 40، 80، 160، 320، 640, 1280 هرتز+0.01 درصد
واحد:
سرعت: m/s2(پايک)
سرعت: mm/s (RMS)
جابجایی: um (PK-PK)
دقت دامنه:
شتاب (۳۰ متر در ثانیه)2pk، 80Hz) 40Hz تا 320Hz+0.3دبي+یک رقم
از ۱۰ هرتز تا ۱۲۸۰ هرتز+0.5دبي+یک رقم
سرعت (25mm/sec pk,80Hz) 40Hz تا 320Hz+0.5دبي+یک رقم
جابجایی (10μm pk-pk، 80Hz) 40Hz تا 320Hz+0.5دبي+یک رقم
خطی بودن سُند نزدیکی
پرود: 5mm و 8mm سنجه ها محدوده: 0 ~ 4.0mm
صفحه نمایش:31/2نمایش ارقام برای شتاب، سرعت یا جابجایی
حداکثر دامنه لرزش و حداکثر بار:
به خاطر اين که ارتعاشي که در HG-5010 استفاده ميشه خيلي کوچيکهدر طول کالیبراسیون دستگاه های تغییر وزن در فرکانس های مختلف، دامنه خروجی دستگاه های کالیبراسیون نیز متفاوت است.حداکثر دامنه لرزش و حداکثر بار مربوط به حداکثر شتاب است.حداکثر سرعت و حداکثر حرکت تولید شده از کالیبراسیون تحت فرکانس معینی و با وزن معینی گیرنده ای که باید کالیبر شودارقام خاص را می توان در جدول زیر مشاهده کرد.
|
Wt
فرکانس
|
<100 گرم |
<250 گرم |
<۶۵۰ گرم |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 هرتز |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 هرتز |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| ۴۰ هرتز |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 هرتز |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 هرتز |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 هرتز |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| ۶۴۰ هرتز |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 هرتز |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
توجه: با فرکانس بالاتر ارزش جابجایی لرزش بسیار کوچک است بنابراین هیچ خروجی سیگنال لرزش از کالیبراسیون وجود نخواهد داشت.
اندازه:۲۸۰ × ۱۸۰ × ۲۵۰ میلی متر
وزن:20 پوند و 9 کيلو
دمای کار:0oC تا 50oC
ذخیره سازی:-20oC تا 70oC
رطوبت:۹۰٪ بدون فشرده سازی

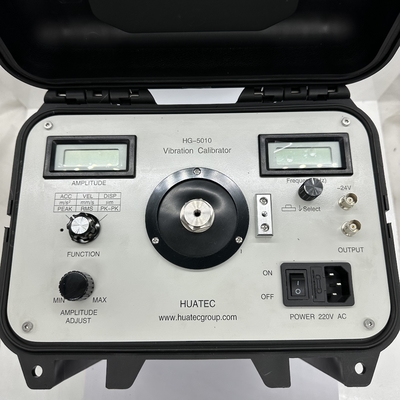

پنل کنترل HG-5010 Vibration Calibrator به صورت زیر نشان داده شده است:
