جزئیات محصول:
|
Product name: | Hardness Tester | Compression stroke: | 2.50mm |
---|---|---|---|
Maximum load: | 980g | Preload: | 50g |
برجسته کردن: | تست کننده سختی قالب,تست کننده سختی قالب سطح شن سبز,سختی سنج قالب سطح ماسه,Green Sand Surface Mould Hardness Tester,Sand Surface Mould Hardness Tester |

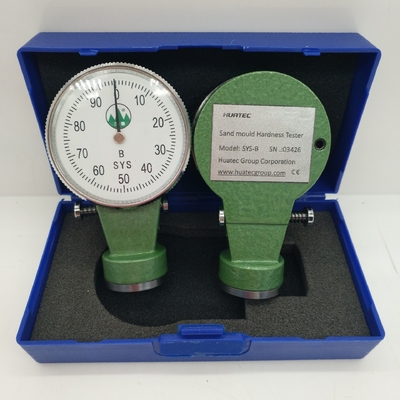

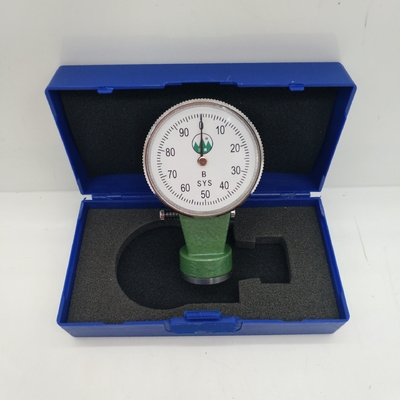

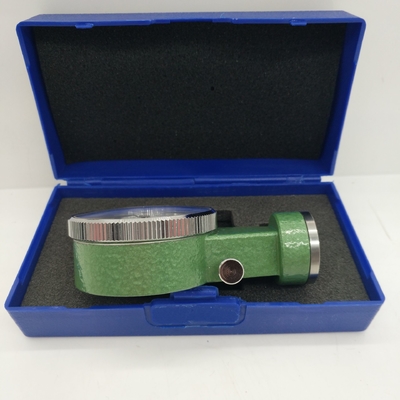

سختي سطح شن سبز، سختي سطح شن
1. خلاصه
برای اندازه گیری سختی سطح قالب های شن سبز، از سه نوع آزمایش کننده سختی سطح شن، A B C، استفاده می شود.

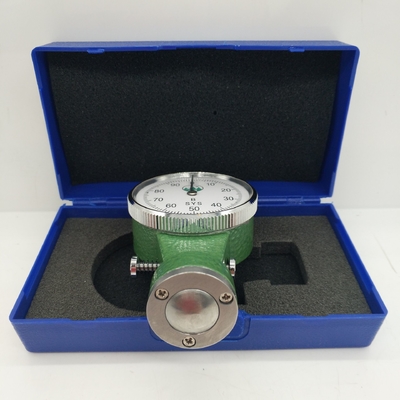

ساختار آن از سر فشار قفسه (۱) سر متر (۲) کیس ساعت (۳) بهار نیروی (۴) چرخ دنده (۸) چرخ چرخ (۱۴) اشاره کننده (۱۵) حلقه تنظیم (۱۶) و غیره تشکیل شده است.
نوع A: مناسب برای آزمایش سختی سطح قالب های شن باریک (قوه های) که با دست یا مکانیکی با فشار پایین و متوسط شکل می گیرند.نوع B برای آزمایش سختی سطحی قالب های شن و ماسه های نازک و ضخیم (قوه های) که با دست یا مکانیکی با فشار پایین و متوسط شکل داده شده اند مناسب استنوع C برای آزمایش سختی سطحی قالب های شن در قالب گیری با فشار بالا مناسب است.
2مشخصات و پارامترهای فنی
I دقت
هنگامی که نشانگر هر ارزشی باشد، تحمل نیروی مربوطه در اینتر ±5٪ است.
نشانگر به موقعیت O باز می گردد و تحمل آن +1 درجه است.
II ابعاد 90x55x28
توجه: حداکثر بار، نیروی مورد نیاز برای فشار دادن داخل کننده به سطح سر اندازه گیری (2) است.
پارامترها | نوع A | نوع B | نوع C |
ضربه فشرده | 2.50ميلي متر | 2.50ميلي متر | 2.50ميلي متر |
حداکثر بار | ۲۳۷ گرم | ۹۸۰ گرم | 1500 گرم |
بارگذاری قبلی | ۹۰ گرم | 50 گرم | 180 گرم |
3اصل
بر اساس این اصل که نیروی بهار و محرک خطی هستند، محرک بهار توسط نشانگر سطح از طریق مجموعه ای از دنده ها و قفسه ها نشان داده می شود.واحد سختی سطح شن (g/mm2)، اما استفاده از سختی به جای واحد معمول است. زیرا مقادیر آنها مرتبط و سازگار هستند ، یعنی اگر مقدار واحد بزرگ (g / mm2) باشد ، مقدار درجه مربوطه نیز بزرگ است.
4استفاده و تنظیم
I موقعیت O را تنظیم کنید. هنگامی که نشانگر (15) در موقعیت O نیست، حلقه تنظیم (16) را چرخش دهید تا نشانگر (15) را با موقعیت O هماهنگ کنید.دستگاه آزمایش سختی را به طور محکم روی سطح شن مورد آزمایش فشار دهید (محور دستگاه آزمایش سختی باید عمودی به سطح قالب شن باشد)، به طوری که سطح از سر تست سختی (2) در تماس نزدیک با سطح شن مورد آزمایش است، و نشانگر نیز زمانی که آن را در یک مقدار خاص متوقف می شود، فشار بر روی پین قفل (18) به قفل آن,مقدار اندازه گیری شده را بخوانید و سپس پین قفل (18) را باز کنید تا نشانگر (15) را به موقعیت O برگردانید.
III هنگام اندازه گیری، شما می توانید 3-5 بار بر روی هر قطعه اندازه گیری آزمایش کنید، و سپس میانگین عدد را محاسبه کنید، که ارزش سختی قطعه است.
5. تعمیر و نگهداری
I. پوشش ساعت (13) و پیچ های پشت کیف ساعت را به هر وجه که می خواهید باز نکنید تا از سقوط شن و غبار در آن جلوگیری شود که بر دقت آن تأثیر می گذارد.
II. هنگام استفاده یا قرار دادن آن، تحت لرزش شدید قرار نمی گیرد تا مانع از خرابی ابزار شود و بر استفاده تأثیر بگذارد.
III. در صورت وجود شن در شکاف بین indenter (1) و سر متر (2) ، با دقت پیچ های 3 ~ M2 را جدا کنید ، سر متر را بردارید ، شن چسبنده را بردارید ،و آن را نصب کنید همانطور که است (نکشاننده را بیرون نکشید)
