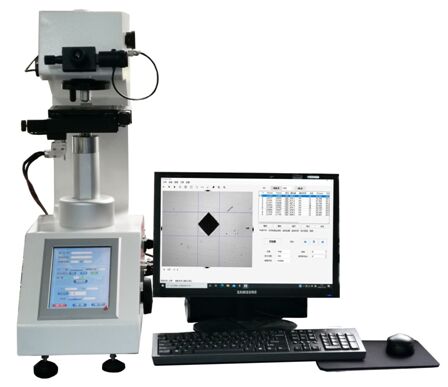

تست کننده سختی میکرو ویکرز خودکار
HVS-1MDT محوری خودکار میکروسکوپیک Vickers سخت بودن تست کننده شامل دو قسمت:
- HV-1MDT تست کننده سختی میکرو با صفحه لمسی با برج چرخش خودکار
- HVS - AXY سیستم اندازه گیری و کنترل خودکار سختی ویکرز
I. HV-1MDT دستگاه آزمایش سختی کوچک با صفحه لمسی
معرفی محصول
HV-1MDT تست کننده سختی کوچک دیجیتال تورنت اتوماتیک مکانیسم بلند کردن ریل راهنمایی متقابل نوری را اتخاذ می کند ، ارزش نیروی دقیق است ، تصویر روشن است ، یک تست کننده سختی کوچک عالی است.
ویژگی های اصلی
1رابط صفحه نمایش لمسی 8 اینچی، آسان برای استفاده
2در طول آزمایش، سر فشار و لنز هدف به طور خودکار به یکدیگر تغییر می کنند و موقعیت خودکار نقطه آزمایش دقیق است.
3. مکانیسم بلند کردن با ریل هدایت متقابل نوری برای اطمینان از دقت هدایت پذیرفته شده است؛ ریک و پیینین انتقال نیروی دو مرحله ای، می تواند انتقال نیروی سریع و پایدار را تحقق بخشد؛
4. منبع نور LED ، عمر طولانی ، نیازی به تعویض لامپ نیست
5. می تواند با یک دوربین داخلی مجهز باشد، تصویر واضح تر است.
6 می تواند با توجه به بلوک سختی استاندارد یا مقیاس طول، با توجه به ارزش سختی بالا، متوسط و پایین به طور خودکار برای اصلاح سختی کالیبراسیون شود،ارزش سختی دقیق تر است.
7. تمام پارامترهای آزمایش و نتایج در فایل فلش USB در فرمت اکسل ذخیره می شوند که برای پردازش داده ها و خروجی گزارش آزمایش مناسب است.
8. مقادیر مختلف سختی به یکدیگر تبدیل می شوند؛
9. پارامترهای تنظیم تست با رمز عبور محافظت می شوند.
10حداقل 3 زبان مانند چینی و انگلیسی در دسترس هستند.
11. با رابط RS-232, آن را می توان با کامپیوتر متصل (اختیاری) ؛
12حداکثر نیروی آزمون اختیاری 2 کیلوگرم است.
پارامترهای فنی
| مدل |
HV-1MDT |
| نیروی آزمایش |
10gf (0.098N) ، 25gf (0.245N) ، 50gf (0.49N) ، 100gf (0.98N) ، 200gf (1.96N) ، 300gf (2.94N) ، 500gf (4.9N) ، 1Kgf (9.8N) |
| مطابق با استاندارد |
GB/T4340.2،ASTM E92 |
| رزولوشن اندازه گیری |
0.01μm |
| خروجی نمایش داده |
صفحه لمسی 8 اینچیخواندن صفحه نمایش، می تواند 20 نوع نتایج آزمایش را ذخیره کند، مجهز به دیسک U، چاپگر داخلی اختیاری و رابط RS-232 |
| خط مشی تبدیل |
"راکول" ، "برینل" |
| محدوده آزمایش سختی |
8~2900HV |
| روش استفاده از نیروی تست |
اتوماتیک (بارگیری، نگهداری، تخلیه) |
| بزرگنمایی |
400X ((تجربه)) ، 100X ((تجربه و مشاهده)) |
| زمان نگه داشتن بار نیروی آزمایش |
1-99s |
| حداکثر ارتفاع مجاز نمونه |
100 میلی متر |
| فاصله بین سر و دیوار |
130 میلی متر |
| صندلی آزمایش X-Y |
اندازه: 100*100 میلی متر حداکثر حرکت: 25*25 میلی متر |
| اندازه |
540*260*650 میلی متر |
| وزن |
حدود 50 کيلوگرم |
| قدرت |
AC220V + 5٪، 50-60Hz |
II. HVS - AXY Vickers سیستم اندازه گیری و کنترل خودکار سختی
HVS- AXY Vickers Hardness Measurement and Control System یک سیستم اندازه گیری و کنترل خودکار کامپیوتری است که به طور مستقل توسط این شرکت توسعه یافته است.آن را به طور یکپارچه با انواع مختلف از Vickers سخت بودن Tester متصل (از جمله میکرو-Vickers)، شکل دادن به یک مجموعه کامل از سیستم اندازه گیری سختی خودکار.
اندازه گیری سختی خودکار عمدتا برای اندازه گیری سختی ویکر از فلزات مختلف و برخی مواد غیر فلزی استفاده می شود.می تواند سختی انواع قطعات فلزی و قطعات پس از درمان حرارتی را اندازه گیری کنددر عین حال، آن را مناسب برای تعیین عمق لایه سخت سازی موثر، لایه پوشش و موقعیت گرمای تحت تاثیر قطعات جوش است.همچنین می توان از آن برای مشاهده ساختار فلزی داخلی قطعات فلزی مختلف و جمع آوری، نمایش و چاپ تصاویر.
این سیستم به ویژه برای اندازه گیری سختی سطحی قطعه کار شده گرمایی، منحنی توزیع شیب سختی و عمق لایه سخت سازی موثر مناسب است.
پارامترهای فنی
1دوربین دارای یک دوربین 5 مگاپیکسلی داخلی است و تصویر شفاف است.
2کامپیوتر، سیستم عامل: ویندوز 10
3پلتفرم بارگذاری X-Y اتوماتیک با دقت بالا
| موتور راننده |
موتور مرحله ای |
| کنترل راننده |
سرعت حرکت در محور X-Y را می توان از طریق نرم افزار انعطاف پذیر تغییر داد. |
| اندازه |
110 × 110 میلی متر |
| حداکثر فاصله حرکت |
50 × 50mm در جهت محور X-Y |
| حداقل فاصله حرکت |
۱ میلی متر |
| سرعت حرکت |
1-10mm/sec، قابل تنظیم |
| دقت تکرار جابجایی |
1um-3um در داخل |
| تنظیم حالت حرکت پلتفرم |
شما می توانید روی هر نقطه ای از رابط کلیک کنید به طور خودکار نقطه را انتخاب کنید، می توانید موقعیت شروع خط مستقیم و محل حرکت تصادفی را تنظیم کنید،از طریق کلیک ماوس بر روی مرحله حامل پلت فرم جابجایی X-Y خودکار برای 8 جهت کنترل حرکت خودسرانه، سرعت می تواند تنظیم شود، می تواند به طور خودکار تنظیم مجدد شود، می تواند به صورت خودسرانه تنظیم مجدد مختص صفر |
4نرم افزار اندازه گیری و کنترل
