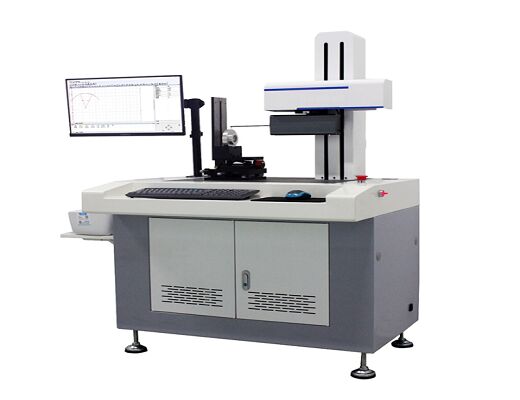

دستگاه آزمایش خشکی سطح 500W Profilometer گراف کنتور یکپارچه

دستگاه آزمایش خشکی سطح 500W Profilometer گراف کنتور یکپارچه

1نام محصول: ماشین یکپارچه پروفایل کننده خشکی سطح

2مدل محصول:SRT-7150

4مزیت های کلیدی
برای دهه ها به اندازه گیری دقیق اختصاص داده شده!
از طریق صدور گواهینامه سیستم مدیریت کیفیت ISO9001، صدور گواهینامه سیستم مدیریت دانش؛
صدور گواهینامه شرکت های دارای مزایای ملکیت معنوی ملی؛
از طریق صادرات گواهینامه CE؛
تنوع محصول: پشتیبانی از سفارشی سازی مشتری

5توضیحات ابزار و محدوده اندازه گیری:

SRT-7150 یک دستگاه اندازه گیری یکپارچه برای اندازه گیری خشکی سطح و محدوده است.
خشکی سطح و مشخصات قطعات مختلف با استفاده از سیستم اندازه گیری ریز دقیق بالا، ریل راهنمای تراش دقیق بالا،موتور خطی بدون تماس با کارایی بالا، ماژول اندازه گیری خشکی با عملکرد بالا، تکنولوژی سیستم کنترل کامپیوتری با عملکرد بالا و نرم افزار چند منظوره کامل.
این دستگاه می تواند پارامترهای مختلفی از قطعات مکانیکی مختلف را اندازه گیری کند، مانند پارامترهای خط صاف و پروفایل برش، پارامترهای موج پذیری سطح، پارامترهای خشکی و غیره.
آن را می تواند اندازه گیری مستقیم، شیب، پردازش زاویه، پردازش دایره (فاصله از خط مستقیم به خط لمس، فاصله از مرکز دایره به مرکز دایره، شعاع قوس،فاصله از نقطه تقاطع تا مرکز دایره، فاصله از مرکز دایره به خط مستقیم ) ، پردازش خط نقطه ای (فاصله از نقطه تقاطع به خط مستقیم، فاصله از نقطه تقاطع به مرکز دایره،نقطه تقاطع دو خط مستقیم، فاصله از نقطه تقاطع به نقطه تقاطع ) ، منحنی لوگاریسم، عرض آستانه، عمق آستانه، فاصله لبه آستانه، فاصله مرکز آستانه، شیب، فاصله افقی،فاصله عمودی و سایر پارامترهای شکل بخش های مختلف.
این برای صنعت استوانه، پردازش مکانیکی، خودرو، موتورسیکلت، سخت افزار دقیق، ابزار دقیق، قالب ها، ابزارها، اجزای نوری و سایر صنایع مناسب است.

6موارد کاربرد:

پیستونفصل دقیق

(1) دقت بالا، ثبات بالا، تکرار پذیری بالا، عمر طولانی؛

1) سیستم اندازه گیری شبکه با دقت بالا و سیستم اندازه گیری induktansi با دقت بالا انتخاب می شوند و دقت اندازه گیری بسیار بالا است.
2) تحقیق و توسعه مستقل از سیستم ریل راهنمای تراش دقیق بالا، مقاومت لباس مواد ریل راهنما خوب است، اطمینان از کار سیستم پایدار و قابل اعتماد ؛
3) سیستم محرک خطی با عملکرد بالا ثبات اندازه گیری بالا و تکرار خوبی را تضمین می کند.
4) جدول اندازه گیری می تواند جهت Y، جهت افقی، جهت بخش افقی و زاویه های مختلف را تنظیم کند و می تواند زاویه های مختلف را تنظیم کند،که برای نیازهای اندازه گیری کاربر بسیار مناسب است.

(2) سیستم نرم افزاری هوشمند:
رابط عملکرد ابزار دوستانه است، اپراتور می تواند به راحتی عملکرد ابزار را مدیریت کند و استفاده بسیار ساده است.

1 ) تجربه طراحی نرم افزار اندازه گیری عملی که توسط شرکت در طول سال های بسیاری جمع آوری شده است، مشتریان را با تجربه عملی، ساده و سریع کار می کند؛
2) پردازش خودکار و قدرتمند داده ها، گزارش های چاپی در فرمت های مختلف، نمایش خودکار، چاپ، ذخیره، ثبت اندازه گیری؛داده ها می توانند به صورت مرکزی بایگانی یا چاپ شوند بدون اینکه زمان عملیات تأیید را اشغال کنند..
) محدوده اندازه گیری گسترده است که می تواند عملکرد اندازه گیری ویژه تقریباً همه انواع اندازه گیری محور قطعه کار را برآورده کند، از جمله پیچ خاص قطعه کار، پرت، رشته و غیره.
4) بخش اندازه گیری شده می تواند به صورت خودکار و دستی برای ارزیابی انتخاب شود و عملکرد نرم افزار می تواند با توجه به نیازهای مشتری سفارشی شود ؛
5 ) با استفاده از ذخیره سازی پایگاه داده ظرفیت بزرگ کامپیوتر، می تواند تمام نتایج بررسی را ثبت کند.

8الزامات زیست محیطی برای استفاده:

1) نیاز به قدرت: حدود 500W
2) قدرت AC: 220V ± 10٪، 50Hz
3) الزامات محیط زیست: دمای - 10 ~ 30 °C ؛
4) رطوبت نسبی: < 85٪
5)هیچ منبع ارتعاش آشکار در محل نصب وجود ندارد
6)برابری از سیم های زمینی
7) نباید گرد و غبار، ارتعاش، سر و صدا، جریان هوا، گاز های خورد کننده و میدان مغناطیسی قوی در اطراف اتاق وجود داشته باشد که ممکن است بر اندازه گیری تأثیر بگذارد.0μm/s

9پارامترهای فنی:

توجه: پارامترهای فنی بالا می توانند با توجه به نیازهای واقعی کاربران تنظیم شوند.
