آشکارساز لرزش با عملکردهای متعدد و نرمافزار تحلیل کامپیوتری اختصاصی
مرور کلی

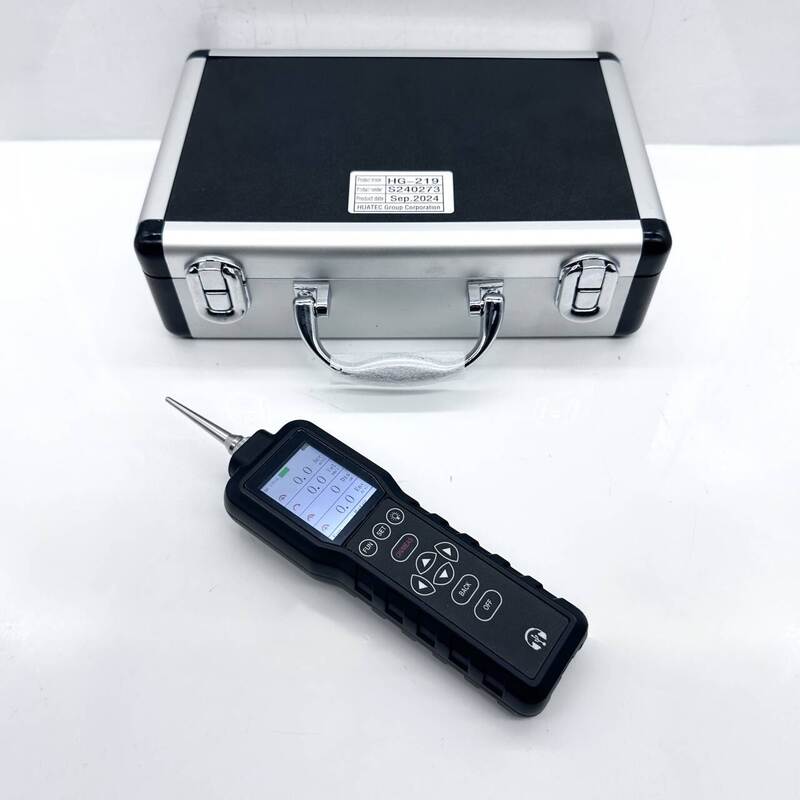

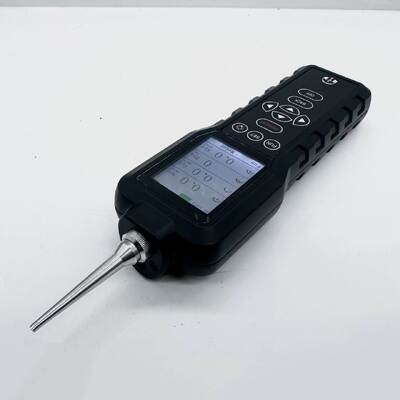

آشکارساز لرزش HG-219 دارای عملکردهای متعددی از جمله لرزشسنج (با استاندارد ISO10816-3)، دستگاه جمعآوری داده، دماسنج، تحلیلگر فرکانس، گوشی الکترونیکی، نورپردازی و غیره است. پنج پارامتر اندازهگیری لرزش قابل انتخاب است، از جمله نگهداری خودکار، ذخیرهسازی خودکار و خاموش شدن خودکار. این دستگاه نه تنها میتواند پارامترهای لرزش مانند شتاب، سرعت، جابجایی و پوش را اندازهگیری کند، بلکه میتواند عیوب ماشینآلات دوار و رفت و برگشتی را تشخیص دهد؛ و با اندازهگیری مقدار پوش یاتاقانها، امکان تشخیص عیوب در ماشینآلات دوار، یاتاقانها و چرخدندهها وجود دارد. مقادیر اندازهگیری شده با استانداردهای شدت ماشینآلات دوار مطابقت دارند و به طور گسترده برای تشخیص عیوب تجهیزات مکانیکی در زمینههایی مانند تولید مکانیکی، برق، مهندسی شیمی و غیره استفاده میشود.
ویژگیهای تجهیزات
۱) صفحه نمایش رنگی با وضوح بالا ۲.۰ اینچی، نمایش چندین پارامتر به طور همزمان در یک نگاه.
۲) قابلیت اندازهگیری مقادیر لرزش چند پارامتری و نمایش شکل موج، طیف و لیست طیف.
۳) قابلیت اندازهگیری پوش یاتاقان لرزشی، مورد استفاده برای تشخیص عیوب انواع یاتاقانهای غلتکی.
۴) قابلیت اندازهگیری دما.
۵) قابلیت اتصال هدفون با عملکرد سمعی عیوب دستگاه.
۶) عملکرد نورپردازی، اطمینان خاطر را برای کار در محل فراهم میکند.
۷)یک رابط ارتباط داده USB وجود دارد که ارتباط با کامپیوتر را تسهیل میکند.
۸) رابط ارتباط داده USB، سازگار با عملکرد شارژ، عمر باتری بالا، حداقل ۸ ساعت زمان آماده به کار.
۹) میتواند دادهها و شکل موجهای ۱۰۰ نقطه اندازهگیری را ذخیره کند و میتواند همراه با نرمافزار تحلیل کامپیوتری برای انجام تحلیل طیف فرکانسی ۴۰۰ خط بر روی شکل موجها استفاده شود.
۱۰)دادههای نقطه اندازهگیری شامل شتاب، سرعت، جابجایی، پوش و سایر مقادیر عددی است. شکل موج هر نقطه اندازهگیری یک شکل موج ۱۰۲۴ نقطهای است.
۱۱) مجهز به نرمافزار تحلیل کامپیوتری اختصاصی برای دستیابی به مدیریت داده، تحلیل روند، تحلیل شکل موج و طیف با وضوح ۴۰۰ خط.
۱۲) خاموش شدن خودکار زمانبندی شده.
اندازهگیری پارامتر:
شتاب (واحد ACC: m/s۲): مقدار اوج معادل
سرعت (واحد VEL: mm/s): مقدار RMS واقعی
جابجایی DISP (واحد: m): مقدار اوج به اوج
پوش (واحد: m/s۲): مقدار قابل توجه واقعی
دما: اندازهگیری مادون قرمز دمای سطح اشیاء.
● ذخیره ۱۰۰ نقطه (شامل ۴ مقدار لرزش و ۱ شکل موج)
شاخصهای فنی
۱. سنسور لرزش شتابسنج:
۲. محدوده اندازهگیری، محدوده پاسخ فرکانسی و دقت:
| پارامتر |
محدوده اندازهگیری |
محدوده فرکانسی |
دقت |
| شتاب |
0.1—199.9m/s۲ |
10-5KHz |
±5% |
| سرعت |
0.1—199.9mm/s |
10-1KHz |
±5% |
| جابجایی |
1—1999um |
10-500Hz |
±5% |
| پوش |
0.1—19.9m/s۲ |
10-5KHz |
±5% |
|
دما
Hh
|
-20—180℃ |
|
±1% |
● ابعاد: ۱۸۰ x ۵۰ x ۲۵ (میلیمتر)
● وزن: ۱۰۰ گرم (شامل باتری)
● باتری: هنگام نمایش کمبود باتری، کابل ارتباطی را وصل کنید تا شارژ کامل شود.
● دمای کار: ۰ ℃~۵۰ ℃، رطوبت نسبی:<85%
