ابزار بازرسی ذرات مغناطیسی

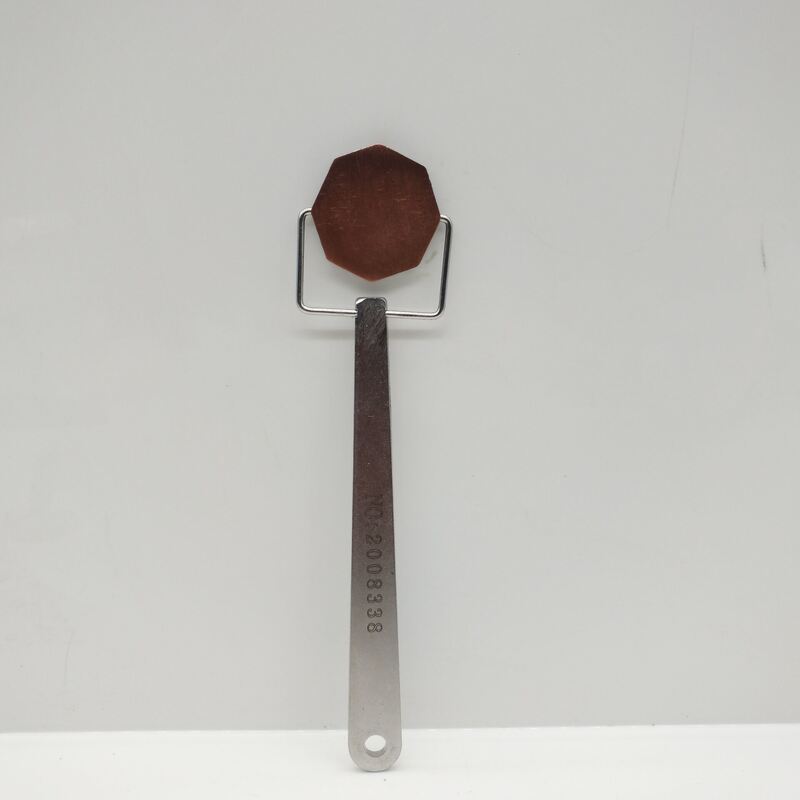

ابزار بازرسی ذرات مغناطیسی نشانگر میدان پای Magnaflux

نمای کلی

Pie Gauge ابزاری برای بررسی سریع جهت شار مغناطیسی روی سطح است. این از هشت بخش آهنی ساخته شده است که به صورت یک تکه پخته شده و یک الگوی ستاره ای از ناپیوستگی های غیر آهنی را ارائه می دهد. هشت ناپیوستگی خطی نشانه هایی را در تمام جهات ارائه می دهند. معمولاً با پودرهای خشک برای بازرسی یوغ استفاده می شود، پای سنج را می توان در هر زاویه ای نگه داشت و نشانه هایی عمود بر جهت شار مغناطیسی ایجاد می کند. دسته غیر آهنی با محور.

دستورالعمل ها

گیج پای را تا حد امکان صاف روی سطح آزمایش قرار دهید و قسمت های پای قابل مشاهده رو به پایین باشد. سطح را مغناطیسی کنید و ذرات مغناطیسی را اعمال کنید. نشانه ها در امتداد خطوطی تشکیل می شوند که از جهت شار مغناطیسی عبور می کنند. نشانه های عمود بر شار مغناطیسی قوی تر و واضح تر از نشانه های زاویه دار خواهند بود. هیچ نشانه ای به موازات (در راستای) شار مغناطیسی تشکیل نخواهد شد. توجه: گیج پای نشان دهنده قدرت میدان مغناطیسی نیست.
