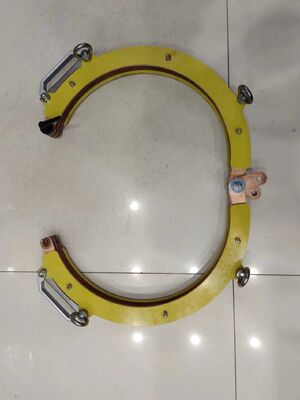

دستگاه تشخیص عیب کویل مغناطیسی 300 میلی متری

تشخیص عیب کویل مغناطیسی نوع 300 میلی متری باز-بست

آشکارساز عیوب ذرات مغناطیسی سیم پیچ نوع باز-بسته، ورود قطعه کار به کویل را آسان تر می کند.

پارامتر اصلی I

معرفی تابع II

1،مغناطیس - میدان الکترومغناطیسی را برای مغناطیس کردن قطعه کار شروع کنید.

2،مغناطیس زدایی - میدان مغناطیس زدایی شروع به مغناطیس زدایی قطعه کار می کند.

3،هشدار دمای بیش از حد - سیم پیچ دارای 75 داخلی است℃سنسور دما هنگامی که دمای تنظیم شده بیش از حد باشد، وارد حالت حفاظت می شود.

III نصب و راه اندازی

نصب و راه اندازی:

1. تجهیزات باید در یک محیط خشک بدون گرد و غبار فلز، گاز خورنده و اشیاء قابل اشتعال و انفجاری نصب شوند.

2. دمای محیط اطراف نباید کمتر از - 10 باشد℃و بالاتر از +40 نباشد℃;

3. رطوبت نسبی هوا نباید بیشتر از 85 درصد باشد.

4. اتصال لوله و سیم بین تجهیزات نصب و هر تاسیسات کمکی باید بر اساس علامت نشانگر و پایه دوشاخه متصل شود.

5. منبع تغذیه (منبع تغذیه، منبع هوا، و غیره، با توجه به محیط نصب تجهیزات و شرایط عملیاتی)، و پوسته تجهیزات به طور قابل اعتماد زمین است.

راه اندازی:

1. پس از نصب تجهیزات در جای خود، ابتدا بررسی کنید که آیا تمام سیم های اتصال و پیچ های اتصال شل شده و می افتند یا خیر.

2. از ابزارهایی برای اندازه گیری اینکه آیا ولتاژ انتهای بالایی کلید اصلی دستگاه با شرایط محیط نصب تجهیزات و شرایط عملیاتی مطابقت دارد یا خیر استفاده کنید.

3. هر عملکرد عملکرد را بررسی کنید، هر سوئیچ عملکرد را به صورت دستی فشار دهید یا تغییر دهید، و هر عملکرد عملکرد تجهیزات باید مطابق با آن اجرا شود.

4. بازرسی اثر مغناطیس زدایی: بررسی کنید که آیا مغناطیس باقیمانده پس از مغناطیس زدایی الزامات را برآورده می کند یا خیر.

5. پس از گذراندن راه اندازی و بازرسی، تجهیزات را می توان وارد تولید کرد.

IV تعمیر و نگهداری معمول

پس از استفاده از تجهیزات، عملیات زیر باید انجام شود:

1. کلید برق را خاموش کنید و منبع تغذیه تجهیزات را قطع کنید.

2.  کلید اصلی منبع تغذیه خارجی را قطع کنید.

3.  لکه روغن روی سطح کویل را تمیز کنید و کل تجهیزات را تمیز نگه دارید.

4. خط اتصال مدار، کابل و بست را از نظر شل بودن و پیری در یک ماه بررسی کنید.

5. بررسی کنید که آیا غلظت تعلیق مغناطیسی هر روز با استاندارد مطابقت دارد یا خیر.

6. برای تمیز کردن لکه روغن روی سطح تجهیزات باید از شستشوی خنثی استفاده شود.

7. اگر پوسته آسیب دیده باشد، ادامه استفاده ممنوع است.

6،اصل تشخیص عیب

اصول الکترومغناطیس

جریان مغناطیسی یک میدان الکترومغناطیسی را از طریق سطح قطعه کار فرومغناطیسی تشکیل می دهد (AC و نیم موج DC دارای اثر پوستی هستند). وجود نقص، خط مغناطیسی نیرو را قطع می کند، میدان مغناطیسی نشتی ایجاد می کند و ذرات مغناطیسی را جذب می کند. ذرات مغناطیسی برای تشکیل علائم مغناطیسی جمع می شوند. وجود عیوب را می توان با مشاهده علائم مغناطیسی قضاوت کرد (علامت های مغناطیسی در واقع عیوب بزرگ شده هستند).

روش مغناطیسی طولی

یعنی با استفاده از روش کویل، قطعه کار به داخل سیم پیچ رزوه می شود یا بین یوغ مغناطیسی متشکل از دو سیم پیچ قرار می گیرد. هنگامی که جریان به سیم پیچ اعمال می شود، میدان مغناطیسی طولی در سیم پیچ ایجاد می شود و از امتداد محور طولانی قطعه کار عبور می کند تا ترک محیطی را بررسی کند.
