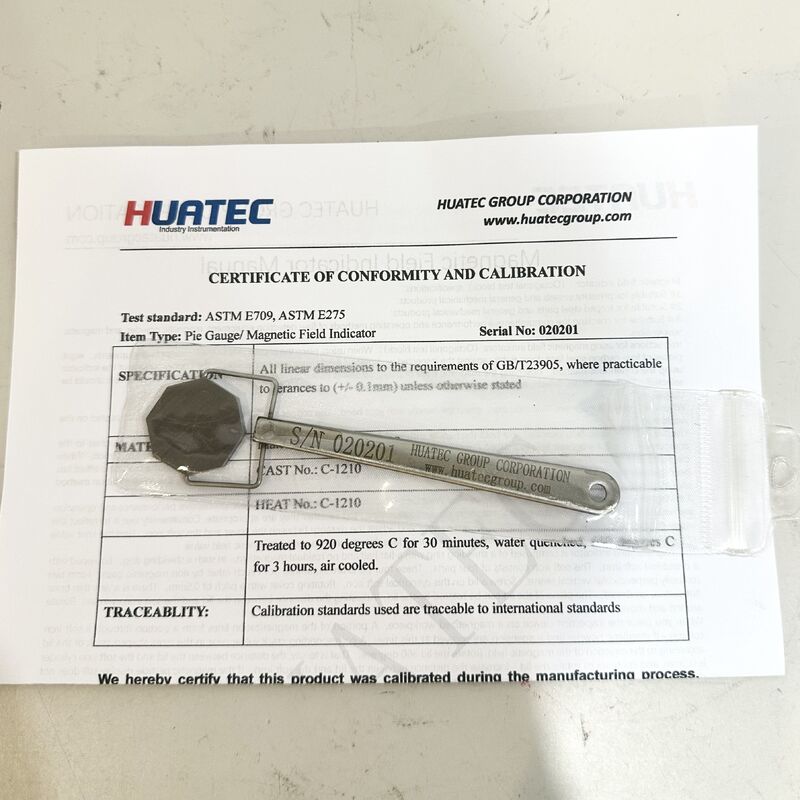

Pie Gauge ASTM Field Indicator نشانگر پای مغناطیسی تست ASTME709 MPI

خلاصه:

نشانگر میدان مغناطیسی بر اساس استاندارد چین "بازرسی ذرات مغناطیسی مخازن تحت فشار فولادی" و "بازرسی ذرات مغناطیسی فورجینگ های مخزن تحت فشار" است. جامعه آزمایش مواد آمریکایی استاندارد روش بازرسی پودر مغناطیسی ASTME709 و روش بازرسی پودر مغناطیسی آهنگری فولاد ASTMA275 و JB3965-85، JB4730-94، شکل 11-9 تولید طراحی استاندارد. بنابراین، نه تنها برای مخازن تحت فشار، بلکه برای محصولات مکانیکی عمومی نیز مناسب است. این ابزار خوبی برای بازرسی ذرات مغناطیسی است. این می تواند عملکرد جامع تجهیزات تشخیص عیب، تعلیق پودر مغناطیسی و اینکه آیا روش عملیات مناسب است را بررسی کند. ما به راحتی می توانیم از آن برای انعکاس شدت و جهت میدان مغناطیسی در ناحیه مغناطیسی استفاده کنیم.

استفاده

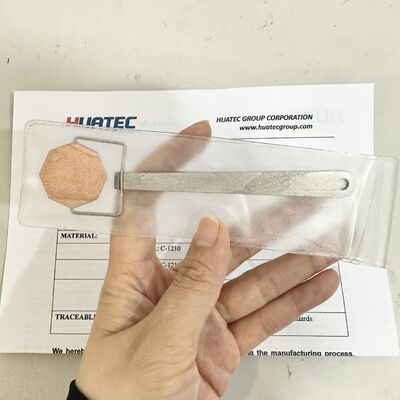

1. هنگام استفاده از نشانگر میدان مغناطیسی نوع 1، دسته با دست گرفته می شود، سطح مسی به سمت بالا است و سطح هشت خط به قطعه کار متصل می شود. دسته با نشانگر میدان مغناطیسی 2 با دست گرفته می شود، به طوری که هر طرف نشانگر میدان مغناطیسی را می توان به قطعه کار متصل کرد.

2. 1 نوع و 2 نشانگر میدان مغناطیسی روش مداوم، هنگام پاشش پودر مغناطیسی یا تعلیق مغناطیسی، هنگامی که سطح نشانگر مغناطیسی خطوط علامت مغناطیسی روشن ظاهر می شود، نشان می دهد که اثر مغناطیسی تولید شده است. هنگامی که نشانگر مغناطیسی علائم مغناطیسی ایجاد نمی کند یا علائم مغناطیسی را در جهت مورد نیاز تشکیل نمی دهد، تنظیم روش مغناطیسی باید تغییر کند.

3. 3 نوع نشانگر میدان مغناطیسی تقلیدی از آلمان غربی است. این نه تنها می تواند تجهیزات تشخیص عیب را بازرسی کند، بلکه عملکرد جامع و روش عملکرد مناسب تعلیق ذرات مغناطیسی را نیز بررسی می کند. می توان آن را به راحتی برای انعکاس شدت و جهت میدان مغناطیسی در ناحیه مغناطیسی استفاده کرد. فاصله بین روکش و آهن نرم قابل تنظیم است و مقدار حدی عمق دفن نقص سطح نزدیک را می توان در یک مقدار میدان مغناطیسی مشخص مشاهده و مشاهده کرد.

4. نشانگر میدان مغناطیسی از یک حلقه محافظ مغناطیسی صاف و بدون باقیمانده در چنین حلقه محافظی تشکیل شده است. مجهز به آهن نرم استوانه ای است که از 4 قسمت تشکیل شده است. این 4 قسمت با شکاف های غیر مغناطیسی از یکدیگر جدا می شوند و دو اتصال عمودی را تشکیل می دهند و یک درپوش روی آهن نرم استوانه ای شکل. گام پوشش گردان 0.5 میلی متر با 1، 2، 3، 4 حرف در هر چرخش 90 درجه است. یک هواپیمای نازک برنجی روی جلد پوشانده شده است. صفحه پوشش را می توان برای تنظیم فاصله بین درب و سیلندر آهن نرم تنظیم کرد.

5. هنگامی که دستگاه را روی یک قطعه کار مغناطیسی بررسی می کنید، بخشی از خط مغناطیسی نیرو از ستون آهن نرم عبور می کند. اگر پودر مغناطیسی و سوسپانسیون مغناطیسی پراکنده شوند، شکاف مربوطه در شکاف پوشش با توجه به جهت میدان مغناطیسی ظاهر می شود. درب را 360 درجه بچرخانید، یعنی درب 0.5 میلی متر از استوانه آهن نرم فاصله داشته باشد، به چرخش درب ادامه دهید و فاصله درب و اتو نرم را افزایش دهید. اگر نمایشگر ذرات مغناطیسی ناپدید نشود. برای تعیین جهت میدان مغناطیسی، نشانگر میدان مغناطیسی را می توان به آرامی چرخاند تا زمانی که نمایش ترک به واضح ترین درجه برسد و میدان مغناطیسی در این موقعیت در جهت عمودی باشد.
