HMLF-2020 اسکنر نشت مغناطیسی صفحه پایین مخزن 256 سنسور تجهیزات تشخیص خوردگی MFL

HMLF-2020 اسکنر نشتی مغناطیسی پایین صفحه مخزن 256 سنسور تجهیزات تشخیص خوردگی MFL

اسکنر نشت شار مغناطیسی خوردگی کف مخزن HMLF-2020 یکی از پیشرفته ترین سیستم های تشخیص خوردگی کف مخزن در جهان است که چندین فناوری را یکپارچه می کند. در درجه اول برای تشخیص نشت شار مغناطیسی خوردگی کف مخزن در صنایع نفت و شیمیایی استفاده می شود. این سیستم دارای 192 MLF استپروب سیم پیچ هال و 64 پروب هال LMA, آن را قادر می سازد تا عیوب خوردگی در کف مخزن را تشخیص دهد و تعیین کند که نقص در کدام سطح (بالا یا پایین) قرار دارد. ترکیب این دو نتیجه تشخیص کمک زیادی به تجزیه و تحلیل علل خوردگی، پیشگیری از خوردگی و ارزیابی ریسک می کند.

پارامترهای فنی:

ویژگی های فنی کلیدی اسکنر:

ل  این تجهیزات یک طراحی تقسیم را اتخاذ می کنند و واحد اصلی و قطعات آهنربا را می توان از هم جدا کرد و جداسازی قطعات را ساده و حمل و نقل را راحت می کند.

ل  256 عدد ازسنسورها؛

ل  عرض اسکن300 میلی متر؛

ل  سرعت تشخیص: 500میلی متر

ل  می تواند بین عیوب سطوح بالایی و پایینی تمایز قائل شود.

ل  مجهز به چراغ های جلو و پایین نور بالا.

ل  دارای روشنایی محل نقص و خط نشانگر لیزری برای محل نقص است.

ل  دارای چراغ چشمک زن پرواز که مکان قرارگیری دستگاه را نشان می دهد.

ل  دارای خطوط نشانگر لیزری دوگانه برای مسیر رو به جلو تجهیزات.

ل  دارای پورت شارژ تلفن همراه;

ل  دارای عملکرد شارژ تبلت است.

ل  باتری لیتیومی با ظرفیت بالا 54Ah اختیاری که بیش از 8 ساعت عمر باتری را فراهم می کند.

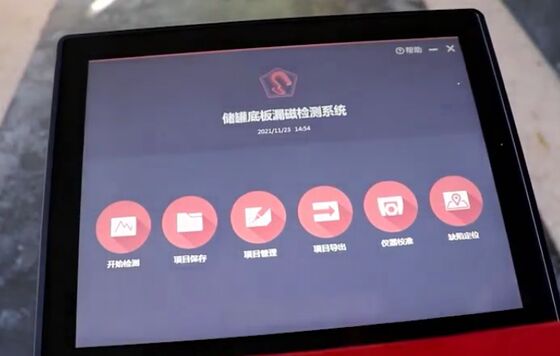

ل  یک کامپیوتر با صفحه نمایش لمسی ناهموار 12 اینچی که سبک وزن است و حمل آن آسان است.

ل  جمع آوری و تجزیه و تحلیل داده ها در زمان واقعی؛

ل  انکودر مکانیکی دقیق ساخت آلمان دارای خطای طول است3 میلی متر

ل  این موتور مستقیماً از آلمان وارد می شود و عملکرد روان و کیفیت قابل اعتماد را تضمین می کند.

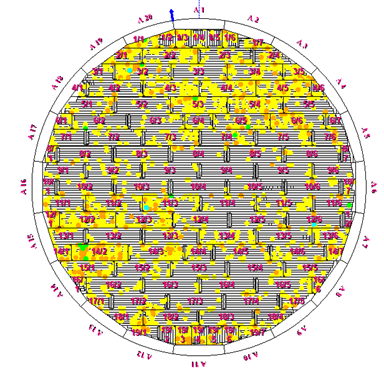

ل  10 و 11 برنده شویدسیستم ها می توانند به طور خودکار ترسیم کنندCADگرافیک کل صفحه پایین مخزن، مکان های خورده شده را پیدا کنید و از رنگ های مختلف برای نشان دادن میزان خوردگی استفاده کنید.

ل  اندازه گیری ضخامت، محفظه خلاء و تست ذرات مغناطیسی را می توان به گرافیک صفحه پایین مخزن اضافه کرد و به طور جامع در گزارش نمایش داده شد تا یک گزارش بازرسی از کل صفحه پایین مخزن ایجاد شود.

ل  دارای عملکرد مقایسه و پوشش است که می تواند نتایج شناسایی شده این بار را با موارد قبلی مقایسه کند تا تغییرات نقص ها را مشخص کند.

ل  دارای طراحی وصله و عملکردهای آماری است که پشتیبانی قوی برای پرسنل تعمیر و نگهداری تانک فراهم می کند

ل  میله های هیدرولیک تجهیزات به بازرسان اجازه می دهد تا به راحتی پل مغناطیسی را از صفحه پایه بلند کنند.

ویژگی های اختیاری:

ل  برای جلوگیری از چسبیدن آهنرباها به اقلام فرومغناطیسی، جابجایی و حمل و نقل، یک داک اختیاری برای حذف و ذخیره آهنربا در دسترس است.

ل  ایستگاه اتصال اختیاری دارای چهار چرخ لاستیکی سنگین است که به آن اجازه می‌دهد کشیده شود و شدت کار را کاهش دهد.

ل  یک گاری واحد اصلی اختیاری را می توان نصب کرد که می تواند واحد اصلی جدا شده را به حرکت درآورد بدون اینکه نیازی به حمل دو نفر باشد.

ل  یک سوئیچ ضد برخورد اختیاری می تواند برای جلوگیری از برخورد با موانع جلو به دلیل کنترل نامناسب نصب شود.

ل  پیکربندی اختیاری با زاویه دید منفرد قابل تنظیم برای رایانه های لوحی.

ل  پیکربندی اختیاری شامل تنظیم زاویه دید 2 بعدی قابل تنظیم با کنترل کامپیوتر و چرخش است.

ل  کنترل عملیات فرمان مستقیم اختیاری.

ل  کنترل فرمان موتور سیکلت اختیاری؛

ل  کنترل عملیات سیمی را می توان اضافه کرد.

ل  قابلیت کنترل بی سیم را می توان اضافه کرد.

ل  ویژگی اختیاری: عملکرد ترمز.

ویژگی های کلیدی نرم افزار گزارش دهی:

ل  خودکارCADتشخیص و ترسیم

ل  عملکرد طراحی پچ

ل  عملکرد تولید گزارش تست

ل  تجزیه و تحلیل شکل و اندازه نقص

ل  عیوب را می توان با بازرسی بصری، اولتراسوند، محفظه خلاء و آزمایش ذرات مغناطیسی تشخیص داد.

ل  تعداد و محل عیوب هر تخته را مستقیماً فهرست کنید.

لیست تنظیمات اولیه:

(1) واحد اصلی قابل جدا شدن: 1 واحد

(2) تبلت صفحه لمسی 12 اینچی ناهموار: 1 واحد

(3) نرم افزار تست و تجزیه و تحلیل: 1 مجموعه

(4) نرم افزار گزارش گرافیکی: 1 مجموعه

(5) شارژر و شارژر باتری: 1 مجموعه

(7) براکت نصب کامپیوتر: 1 مجموعه

(8) پیچ و مهره های نصب کامپیوتر: 2 عدد

( 9 ) یک مجموعه از صفحات آزمایش مقایسه: هر کدام از 6 میلی متر، 8 میلی متر، 10 میلی متر و 12 میلی متر.

(1 0 ) جعبه های حمل و نقل: 3 عدد

پیکربندی اختیاری

ل  برای جلوگیری از چسبیدن آهنرباها به اقلام فرومغناطیسی، جابجایی و حمل و نقل، یک داک اختیاری برای حذف و ذخیره آهنربا در دسترس است.

ل  ایستگاه اتصال اختیاری دارای چهار چرخ لاستیکی سنگین است که به آن اجازه می‌دهد کشیده شود و شدت کار را کاهش دهد.

ل  یک گاری واحد اصلی اختیاری را می توان نصب کرد که می تواند واحد اصلی جدا شده را به حرکت درآورد بدون اینکه نیازی به حمل دو نفر باشد.

ل  یک سوئیچ ضد برخورد اختیاری می تواند برای جلوگیری از برخورد با موانع جلو به دلیل کنترل نامناسب نصب شود.

ل  پیکربندی اختیاری با زاویه دید منفرد قابل تنظیم برای رایانه های لوحی.

ل  پیکربندی اختیاری شامل تنظیم زاویه دید 2 بعدی قابل تنظیم با کنترل کامپیوتر و چرخش است.

ل  کنترل عملیات فرمان مستقیم اختیاری.

ل  کنترل فرمان موتور سیکلت اختیاری؛

ل  کنترل عملیات سیمی را می توان اضافه کرد.

ل  قابلیت کنترل بی سیم را می توان اضافه کرد.

ل  ویژگی اختیاری: عملکرد ترمز.
