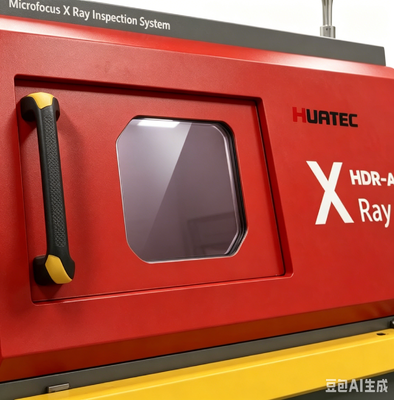

دستگاه اشعه ایکس میکروفوکوس HDR-A90 آشکارساز صفحه تخت HD چند منظوره تجهیزات تست ابعاد و فضای خالی

منبع اشعه ایکس

نوع

بسته، میکرو فوکوس

حداکثر ولتاژ لوله

90kV

حداکثر جریان لوله

200μA

اندازه نقطه فوکال

5μm

عملکرد

پیش گرم کردن اتوماتیک

آشکارساز صفحه صاف

منطقه موثر

130mm*130mm

اندازه پیکسل

85μm

قطعنامه

1536*1536

نرخ فریم

20FPS

زاویه شیب دار

60°

جدول

اندازه

530mm*530mm

منطقه قابل تشخیص

500 میلی متر*500 میلی متر

حداکثر بار

10 کیلوگرم

تجهیزات

بزرگنمایی

هندسه 200X

سیستم 1500X

سرعت بازرسی

حداکثر 3.0s/نقطه

ابعاد

1360mm (L) * 1365mm (W) * 1730mm (H)

وزن

۱۲۰۰ کیلوگرم

منبع برق

AC110-220V 50/60HZ

حداکثر قدرت

1500 وات

کامپیوترهای صنعتی

I5 CPU، 8G RAM، 500GB SSD

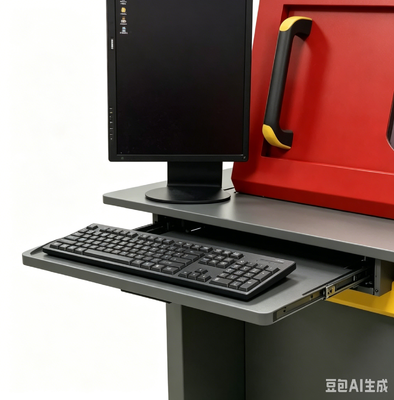

نمایشگر

24 ′′ ال سی دی HDMI

امنیت

نشت تشعشعات

بدون نشت، استاندارد بین المللی: ≤1μSv/h

پنجره مشاهده شیشه سرب

پنجره های شیشه ای سرب شفاف از تشعشعات محافظت می کنند تا وضعیت داخلی را مشاهده کنند.

قفل ایمنی پنجره و درب عقب

هنگامی که کاربران پنجره یا درب عقب را باز می کنند، لوله اشعه ایکس بلافاصله خاموش می شود. هنگامی که پنجره یا درب عقب باز است، کاربران نمی توانند اشعه ایکس را روشن کنند.

سوئیچ ایمنی الکترومغناطیسی

هنگامی که اشعه ایکس روشن می شود، کاربران نمی توانند پنجره مشاهده را باز کنند.

توقف اضطراری

در کنار موقعیت عملیاتی، فشار برای خاموش کردن

حفاظت از لوله

اگه لوله اشعه اي رو ببنديد، نمي تونيد اين نرم افزار رو به کاربر بسپاريد.

ماژول عملکرد

عملیات

صفحه کلید و ماوس می توانند تمام عملیات را تکمیل کنند

لوله اشعه ایکس

کنترل

با استفاده از ماوس برای کلیک بر روی دکمه X می توانید اشعه ایکس را روشن یا خاموش کنید. ولتاژ لوله در زمان واقعی و مقدار جریان در کنار آن نمایش داده می شود، کاربران می توانند بر روی دکمه بالا و پایین کلیک کنند، یا اسلایدر را بکشید،یا نوع تنظیم.

نوار وضعیت

حالت قفل شدن، حالت قبل از گرم کردن و وضعیت اشعه ایکس را با روشن شدن به صورت متناوب قرمز و سبز نشان می دهد.

تنظیم اثر تصویر

روشنایی، کنتراست و افزایش تصویر را می توان به طور آزاد تنظیم کرد تا به نتیجه رضایت بخش برسد.

لیست محصولات

کاربران می توانند پارامترهای بازرسی مانند موقعیت محور Z، روشنایی، کنتراست و افزایش را ذخیره کنند و می توانند هنگام بازرسی همان محصول به طور مستقیم پارامترها را صدا کنند.برای بهبود کارایی بازرسی.

ناوبری

پنجره

بعد از اینکه دوربین عکس میز را گرفت، روی هر نقطه ای از عکس کلیک کنید، میز به جایی که روی آن کلیک کرده اید حرکت می کند و در صفحه نمایش نمایش داده می شود.

وضعیت محور حرکت

مختصات رو در زمان واقعي نشان بده

نتیجه بازرسی

نتایج اندازه گیری (سرعت خلاء، فاصله، منطقه و غیره، تنظیم شده توسط کاربران) به ترتیب نمایش داده می شود.

کنترل سرعت

سرعت حرکت هر محور می تواند به آهسته، عادی و سریع تنظیم شود.

نرخ تخلیه

اندازه گیری

محاسبه خودکار

بر روی دو نقطه کلیک کنید تا یک مستطیل را تعیین کنید. نرم افزار به طور خودکار لبه توپ جوش در مستطیل، پد و حفره های داخلی را پیدا می کند و اندازه گیری می کند،و می تواند داده های نرخ خلاء را دریافت کند، مساحت توپ جوش ، دور ، بیشترین نرخ خلا ، طول و عرض ، و نشان می دهد NG یا OK با قرمز و سبز.

تنظیم پارامترها

کاربران می توانند آستانه رنگ خاکستری، پیکسل، کنتراست، فیلتر اندازه و سایر پارامترها را تنظیم کنند تا نتایج دقیق محاسبه خودکار را بدست آورند.

اضافه کردن خال

دستي

کاربران می توانند یک چند ضلعی یا یک شکل آزاد بکشند و آن را به عنوان یک خالی در نرخ خالی محاسبه کنند.

ذخیره کن

پارامترها

کاربران می توانند پارامترهایی مانند آستانه رنگ خاکستری، پیکسل، کنتراست، فیلتر اندازه و سایر پارامترها را ذخیره کنند و می توانند به طور مستقیم پارامترها را هنگام تشخیص همان محصول صدا کنند،برای بهبود کارایی تشخیص.

سایر توابع اندازه گیری

فاصله

برای تنظیم خط پایه، روی نقاط A و B کلیک کنید، سپس روی نقطه C کلیک کنید تا فاصله عمودی از نقطه C تا خط پایه را اندازه گیری کنید.

نرخ فاصله

بیشتر برای اندازه گیری سرعت جوشیدن سوراخ استفاده می شود. یک نقطه بیشتر از فاصله تنظیم کنید.فاصله عمودی از نقطه D تا خط پایه را به فاصله عمودی نقطه C تقسیم کنیدبرای بدست آوردن نسبت درصد فاصله عمودی D به C

زاویه

برای تنظیم خط پایه، روی نقاط A و B کلیک کنید، سپس روی نقطه C کلیک کنید تا زاویه بین اشعه BA و BC را اندازه گیری کنید.

شعاع

این دستگاه بیشتر برای اندازه گیری اجزای گرد مانند توپ های جوش استفاده می شود. برای تعیین یک دایره و اندازه گیری دایره، منطقه و شعاع، سه نقطه را کلیک کنید.

محدوده

بیشتر برای اندازه گیری اجزای مربع استفاده می شود، دو نقطه را برای تعیین مربع کلیک کنید، طول، عرض و منطقه را اندازه گیری کنید.

بازرسی خودکار

تنظیمات دستی

کاربران می توانند هر موقعیتی را روی میز به عنوان نقاط بازرسی تنظیم کنند، نرم افزار به طور خودکار تصویر را بررسی و ذخیره می کند.

آرایه

برای نقاط بازرسی معمولی، کاربران فقط نیاز به تنظیم دو نقطه بازرسی و تعداد ردیف ها و ستون ها دارند، نرم افزار به طور خودکار هر نقطه را بازرسی می کند و تصاویر را ذخیره می کند.

اتوماتيك

شناسایی

برای نقاط بازرسی با ویژگی های آشکار، نرم افزار به طور خودکار موقعیت ها را شناسایی می کند، اندازه گیری می کند و تصویر را ذخیره می کند.
