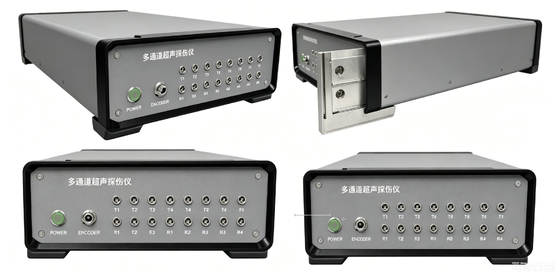

HFD-UT Series High Precision Industrial Ultrasonic Module Raw AD Data Output Multifunktion Ultrasonic Testing تجهیزات توسعه ثانویه

HFD-UT Series High Precision Industrial Ultrasonic Module Raw AD Data Output Multifunktion Ultrasonic Testing تجهیزات توسعه ثانویه

HFD-UT2C/UT4C/UT8C/1616C/UT40C سری جدید ما چند کانال اکتشاف داده های فوق صوتی و پلت فرم توسعه ثانویه است.دریافت سیگنال اکو، تقویت، کسب AD و پردازش عملکرد.علاوه بر این، توسعه های ثانویه را برای کاربر برای توسعه نرم افزار جدید فراهم می کند. پردازش داده های ثبت شده توسط HFD-UT2C ~ UT40C کاربران را قادر می سازد تا توابع و رابط ها را سفارشی کنند.، و سپس آنها را در سیستم برای تشکیل انواع سیستم های کاربردی فوق صوتی ادغام کنید.

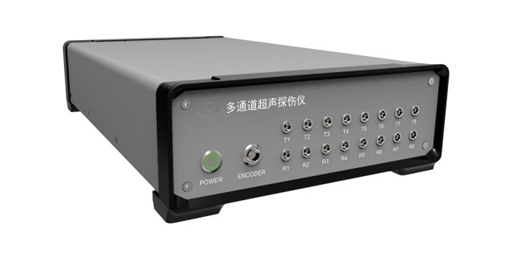

HFD-UT8C به این معنی است که ابزار دارای 8 کانال UT است و کانال ها قابل مسدود شدن هستند.

* توجه: اگر کانال های بیشتری مورد نیاز است، لطفا HFD-UT40C را در نظر بگیرید، که از کانال های 40 UT پشتیبانی می کند.

مشخصات:

اصول ساختاری:

HFD-UT8C یک ماژول مستقل است که از طریق کابل شبکه به میزبان نظارت متصل می شود.نرم افزار در حال اجرا در میزبان نظارت ارسال دستورالعمل به HFD-UT8C از طریق رابط شبکه، و داده های بازگشت شده از HFD-UT8C را دریافت می کند، همانطور که در شکل زیر نشان داده شده است.

ویژگی ها:

تحولات ثانویه

من  ارائه مجموعه ای کامل از برنامه های نمونه مشتری کد منبع DEMO. کد DEMO در حال حاضر دارای توابع فوق صوتی چند کانال است.کاربران می توانند به کد DEMO برای توسعه ثانویه مراجعه کنند یا به طور مستقیم به کد DEMO برای توسعه اضافه کنند..

من  دسترسی به برنامه نویسی ثانویه طراحی شده به طور دقیق امکان برنامه نویسی بصری و ساده را فراهم می کند، پشتیبانی از عیب یابی دستی.کاربر می تواند ابزارها را به صورت دستی به HFD-UT2C~UT40C ارسال کند تا اثر تغییر پارامترها را آزمایش کند.

ویژگی های بدنی فوق العاده

من  مدار تحرک فوق صوتی یکپارچه داخلی، شکل موج مربع منفی، ولتاژ تنظیم پذیر از - 25V تا - 300V، عرض پالس تنظیم پذیر از 30ns تا 1000ns،حداکثر تطابق با انواع مختلف عناصر انتقال.

من  یکپارچه داخلی با اکثر عملکردهای پردازش سیگنال و تشخیص مورد نیاز دستگاه تشخیص خطای فوق صوتی، مانند فشرده سازی امواج A، تشخیص دروازه، اندازه گیری مسیر صوتی،و غیره.، شما می توانید به سرعت یک سیستم تشخیص نقص فوق صوتی استاندارد را تنظیم کنید.

من  ارائه داده های خام برای پردازش کاربر با ارسال داده های اولیه AD به مشتریان
