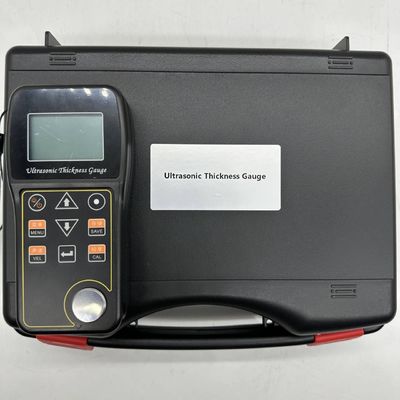

TG-200 اکو - اکو قابل حمل از طریق رنگ زنگ ضد سرخی ضخامت متر 0.01mm وضوح 500 گروه ذخیره سازی داده NDT ابزار اندازه گیری

TG-200 اکو - اکو قابل حمل از طریق رنگ زنگ ضد سرخی ضخامت متر 0.01mm وضوح 500 گروه ذخیره سازی داده NDT ابزار اندازه گیری

حوزه کاربرد

این اندازه گیری ضخامت چند حالت بازگشت (IE، EE) را اتخاذ می کند که می تواند ضخامت محصول را از طریق ضخامت پوشش خاص اندازه گیری کند.این ابزار می تواند مجهز به یک سنجه سنجش ضخامت فوق صوتی با پالس باریک باشد، که می تواند از حالت E-E برای عبور از لایه پوشش، لایه زنگ و اندازه گیری دقیق ضخامت بدن قطعه کار بین 3-20mm استفاده کند،و دقت اندازه گیری ضخامت می تواند به 5μm برسدهمچنین می توان آن را با سنجه های اندازه گیری ضخامت معمولی مجهز کرد، که محدوده تشخیص آن می تواند به 0.60mm~500mm برسد. این ابزار می تواند صفحات مختلف و قطعات مختلف پردازش شده را با دقت اندازه گیری کند،و می تواند به طور گسترده ای در نفت استفاده شود، مواد شیمیایی، فلزات سازی، کشتی سازی، هواپیمایی، هوافضا و سایر زمینه ها.

پارامترهای فنی

اصول اساسی

اصول اندازه گیری ضخامت فوق صوت مشابه اندازه گیری موج نوری است. پالس فوق صوتی منتشر شده توسط کاوشگر به شیء اندازه گیری شده می رسد و در شیء گسترش می یابد.وقتی که به رابط مواد می رسدضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان گسترش فوق صوت در ماده تعیین می شود.

ویژگی های ابزار

• برای اندازه گیری دقیق ضخامت، سه حالت اندازه گیری، P-E I-E و آزمایش، مورد استفاده قرار می گیرند.حالت I-E امکان اندازه گیری ضخامت را از طریق پوشش فراهم می کند.
• تراشه زمانبندی با دقت بالا و مدل کالیبراسیون مسیر v با محدوده اندازه گیری گسترده و دقت اندازه گیری بالا مورد استفاده قرار می گیرد.
• اطلاعات اندازه گیری می تواند به طور کامل ذخیره شود، از جمله مقدار اندازه گیری ضخامت، سرعت اندازه گیری صدا و اطلاعات زمان؛
• دو باتری قلیایی شماره 5 برای تامین برق استفاده می شود.
• وضوح صفحه نمایش 0.01mm است و خطای خطا 0.4% H است (H ضخامت قطعه کاری است).
• کنتراست صفحه نمایش کریستال مایع قابل تنظیم است و دارای صفحه نمایش LED با نور پس زمینه است که می تواند در محیط های مختلف نور استفاده شود.

پارامترهای عملکردی اصلی

• دارای کالیبراسیون صفر است که می تواند به طور خودکار خطای سیستم را اصلاح کند.
• اگر ضخامت شناخته شده باشد، سرعت صدا را می توان برای بهبود دقت اندازه گیری اندازه گیری کرد.
• دارای تابع حالت اتصال برای درک بصری وضعیت اندازه گیری است.
• دارای تابع نشان دادن قدرت است که می تواند قدرت باقی مانده باتری را در زمان واقعی نشان دهد.

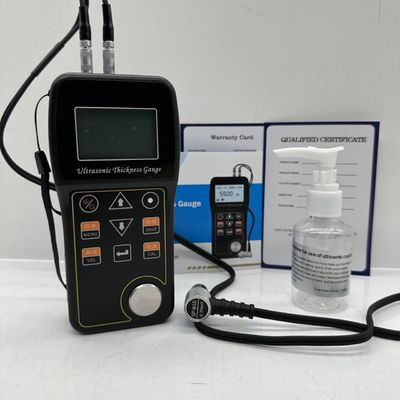

تحویل استاندارد:

واحد اصلی

نوع اصلی: 5M 10mm

کاپلانت

کیف حمل

راهنما

گواهی کالیبراسیون

نرم افزار کامپیوتر

لوازم جانبی اختیاری:

کاوشگرهای مختلف

دستگاه اتصال برای دمای بالا

بلوک اسپیج
