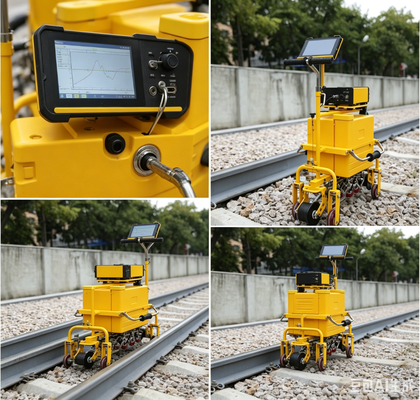

تشخیص عیب التراسونیک ریلی سبک FD-GT-20 10 کانال A/B اسکن WIFI GPS Cloud Storage ریل بازرسی چرخ دستی بازرسی نقص
تشخیص عیب ریلی HUATEC FD-GT-20 سومین نسل از محصولات تمام دیجیتال Goworld باصفحه نمایش رنگی TFT و چرخ دستی سبک وزن که برای راه آهن استفاده می شودسیستم مطابق با استاندارد TB/T 2340-2012 UT Rail Tester صادر شده توسط وزارتراهآهن (چین)، این تجهیزات قادر به شناسایی ریلهایی با محدوده 43 تا 75 کیلوگرم بر متر است. این برای راه آهن، راه آهن پرسرعت و مترو قابل اجرا است.
مشخصات فنی
| کانال |
10 کانال: 9 کانال بازرسی و 1 کانال کالیبراسیون. |
| نوع پروب |
پروبهای دو عنصری زاویهای متفاوت با فرکانسهای بین 2 تا 2.5 مگاهرتز، شامل 6 پروب 70 درجه، 2 پروب 37 درجه و 1 پروب 0 درجه. |
| ظرف |
BNC |
| چینش پروب و منطقه تشخیص |
تشخیص جامع آسیب به تمام قسمت های اصلی ریل، از جمله:
2 پروب 70 درجه سمت چپ سر ریل را اسکن می کند
2 پروب 70 درجه وسط سر ریل را اسکن می کند
2 پروب 70 درجه سمت راست سر ریل را اسکن می کند
2 پروب 37 درجه کمر ریل را اسکن می کند (ترک های پیچی و سایر ترک های مایل)
کاوشگر 1 0 درجه سر ریل، کمر ریل، پایین ریل، سوراخ پیچ، ترک افقی را اسکن می کند.
|
| محدوده فرکانس |
1.5 مگاهرتز الی 3.0 مگاهرتز |
| به دست آوردن |
0 تا 80 دسی بل |
| رد کردن |
خاموش، بزرگ |
| محدوده دینامیک |
نه کمتر از 16 دسی بل با رد حداقل، 2 تا 6 دسی بل با حداکثر رد |
| PRF |
400 هرتز در هر کانال |
| حالت نمایش |
اسکن A-scanB-scanA+B |
| تشخیص محدوده |
با توجه به نوع ریل انتخابی، می توان آن را به صورت دستی یا خودکار تنظیم کرد |
| خطای تضعیف کننده |
خطای عملیاتی در هر 12dB از ±1dB تجاوز نمی کند |
| خطای خط عمودی |
≤1% |
| خطای خطی افقی |
≤15% |
| باند تقویت کننده |
-3dB 1.5MHz×3.0MHz |
| محدوده مسدود کردن |
بزرگتر از 20 میلی متر نیست |
| تأثیر حالت سرکوب بر نتایج اندازه گیری |
هنگامی که سرکوب ابزار در حالت های مختلف است، اختلاف دامنه 10 دسی بل ± 2 دسی بل است، تغییر ΔM اختلاف بین دو اکو بیش از 2 دسی بل نیست. |
| تأثیر ولتاژ کاری بر ارتفاع اکو و حساسیت تشخیص عیب (آلارم) آشکارساز عیب |
در محدوده ولتاژ عملیاتی نامی، موقعیت دروازه و سطح هشدار آشکارساز نقص نباید تغییر قابل توجهی داشته باشد و تغییر دامنه پژواک ΔNd و تغییر حساسیت تشخیص (آلارم) ΔSd بیش از 1 دسی بل نیست. |
| خطای نمونه برداری دیجیتال |
حداکثر تا حداقل تغییرات دامنه سیگنال نباید از 5±% ارتفاع صفحه نمایش بیشتر باشد |
| زمان پاسخ ردیاب عیب دیجیتال |
زمان پاسخ ردیاب عیب دیجیتال نباید از 5 میلی ثانیه تجاوز کند. |
|
دامنه فاصله
مشخصه
|
کاوشگر موج عرضی سوراخ های عرضی را با دیافراگم یکسان و مسیرهای صوتی متفاوت تشخیص می دهد. کاوشگر 0 درجه کف مسطح بزرگ را با مسیرهای صوتی مختلف تشخیص می دهد و اختلاف ΔW ارتفاع موج منعکس شده باید شرایط زیر را برآورده کند:
کاوشگر 0 درجه: ΔW ≤ 12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه دامنه. ΔW ≤ 8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر:
کاوشگر 37 درجه: ΔW≤12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه دامنه. ΔW≤8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر؛
پروب 70 درجه: ΔW ≤ 12 دسی بل در محدوده 10 میلی متر تا 70 میلی متر مربوط به عمق تشخیص است.
|
| SNR |
کاوشگر O°: سطح زیرین بلوک آزمایش را تشخیص دهید، زمانی که ارتفاع موج به 80% رسید، حاشیه حساسیت استاتیک بیشتر یا مساوی 24 دسی بل است. نسبت سیگنال به نویز کمتر از 16 دسی بل نیست.
کاوشگر 37 درجه: سوراخ پیچ و ترک بالای 3 میلی متر را در شیب 37 درجه روی بلوک آزمایشی تشخیص دهید، دو موج را برابر کنید، هنگامی که ارتفاع موج به 80٪ رسید، حاشیه حساسیت استاتیک بیشتر یا مساوی 22 دسی بل است. نسبت سیگنال به نویز کمتر از 8 دسی بل نیست.
پروب 70 درجه: در بلوک آزمایش، موج ثانویه برای تشخیص سوراخ کف صاف φ4 میلی متر استفاده می شود. هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 20dB است. نسبت سیگنال به نویز کمتر از 10 دسی بل نیست.
|
| حساسیت مازاد |
کاوشگر 0 درجه: سطح زیرین 110 میلی متری بلوک آزمایش را شناسایی کنید، زمانی که موج به 80 درصد برسد، حاشیه حساسیت کمتر از 36 دسی بل نیست.
پروب 37 درجه و کاوشگر 70 درجه: تشخیص Φ3×65 عرضی سوراخ در بلوک آزمایش، حاشیه حساسیت کمتر از 40 دسی بل نیست زمانی که موج تا 80 درصد است.
|
| قابلیت تشخیص عیب دینامیکی (قابلیت تشخیص عیب) |
با پروب های مخصوص ریل 0، 37، 70 درجه، تمام عیوب دستی در بلوک آزمایش مقایسه ریل به جز ترک 15 درجه رو به پایین را می توان پیدا کرد و علائم هشدار مربوطه را صادر کرد. |
| حالت تنظیم دروازه هشدار |
موقعیت شروع، عرض و سطح دروازه هشدار را می توان به صورت دستی تنظیم کرد |
| حالت هشدار |
زنگ بیدرنگ (آلارم موج ورودی و آلارم موج از دست دادن)
هشدار دو موج سوراخ پیچ
یکی از دو زنگ هشدار را به تاخیر بیندازید
|
| علامت هشدار |
حالت زنگ صدا و نور، صدا و فرکانس زنگ هشدار قابل تنظیم است. |
| اندازه گیری شکل موج |
اندازه گیری و نمایش خودکار بالاترین مسیر صدای موج، فاصله افقی و عمودی در دروازه. |
| منحنی به دست آوردن |
کاربر می تواند منحنی بهره (8 امتیاز) را با توجه به نیازهای واقعی تنظیم کند. |
| سابقه تشخیص عیب |
رکورد کامل داده (تا 50 کیلومتر)، داده ها را می توان صادر و پخش کرد |
| روش ورودی عملیات |
ورودی صفحه لمسی |
| نمایش |
وضوح 1280×800 |
| صفحه نمایش لمسی |
خازنی، با استحکام بالا، مقاوم در برابر خش،
پشتیبانی از دست خط
|
| پورت ها |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
بلوتوث BT 4.0
|
| قدرت |
DC 12V (بسته باتری لیتیومی) |
| زمان کار |
≥8 ساعت |
| ظرفیت مخزن آب |
≥20 لیتر |
| نوع B دقت نمایش تصویر |
هر دو اردین و آبسیسا 2 میلی متر هستند |
| دقت چرخ کد |
2 میلی متر |
| سرعت تشخیص عیب |
حداکثر 5.0 کیلومتر در ساعت |
| دمای کاری |
-15℃ تا 45℃ |
| بعد |
ابعاد کلی خودرو در شرایط کار حدود 780 میلی متر × 290 میلی متر × 1006 میلی متر است. |
| وزن |
قاب حدود 24 کیلوگرم است. ابزار اولتراسونیک حدود 2.4 کیلوگرم است. باتری ابزار 830 گرم است. ترمینال عملیات (کامپیوتر تبلت سه مقاوم) 730 گرم است. کالسکه مجهز به 5 گروه کاوشگر حدود 1.4 کیلوگرم است. |
1. مقدمه ای بر تشخیص عیب التراسونیک ریلی دیجیتال FD-GT-20
تشخیص عیب ریلی FD-GT-20 نسل سوم محصولات تمام دیجیتال گروه HUATEC با صفحه نمایش رنگی TFT و چرخ دستی سبک وزن است که برای سیستم راه آهن استفاده می شود. مطابق با استاندارد TB/T 2340-2012 UT Rail Tester صادر شده توسط وزارت راه آهن (چین)، این تجهیزات قادر به شناسایی ریل هایی با محدوده 43 تا 75 کیلوگرم بر متر است. این به طور موثر نقص های مختلف را در سر، وب وفلنجاز یک راه آهن، قابل اجرا در راه آهن، راه آهن پرسرعت و مترو.
این دستگاه از حالت ترمینال میزبان اولتراسونیک + عملیات استفاده می کند و از طریق WIFI بی سیم متصل می شود. همزمان با بهبود تجربه کار مشتری، عملکرد اینترنت پلاس دستگاه را می توان گسترش داد تا عملکردهای مختلفی مانند جداسازی تشخیص انسان و ماشین، داده های آنلاین، ذخیره سازی لحظه ای آفلاین، موقعیت یابی GPS، ذخیره سازی ابر داده و غیره را افزایش دهد و می توانید ترمینال عملیات اولتراسونیک خود را مطابق با نیازهای مشتری سفارشی کنید.
2. ویژگی ها
(1) قاب چرخ دستی جمع و جور، بادوام و نگهداری آسان است.
(2) مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا؛
(3) نگهدارنده پروب بالابر یکپارچه، پروب به راحتی برداشته و جایگزین می شود.
(4) اندازه کوچک و قابل حمل، با پانل لمسی سه ضد صنعتی؛
(5) شاخص های عملکرد عالی، مطابق با استانداردهای مربوطه؛
(6) پشتیبانی از موقعیت یابی GPS، ذخیره سازی ابر داده، تشخیص خودکار گفتار و سایر عملکردها.
(7) یک برنامه کاربردی که نیازهای تشخیص عیب را برآورده می کند.

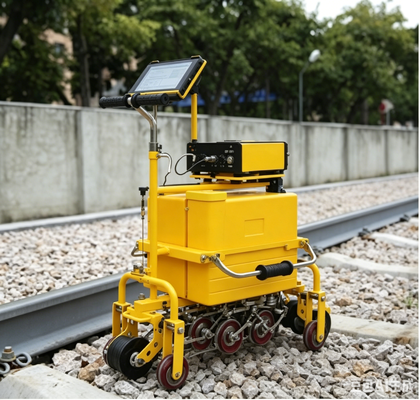

3. ساختار ظاهر واگن برقی
4. ساختار ظاهر ابزار
ابزار کوچک و قابل حمل است، ابعاد کلی: 94X222X225mm، وزن خالص حدود 1.8 کیلوگرم است.
5.مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا
مخزن آب پلاستیکی پر از آب 20 لیتر است.
6. نگهدارنده پروب یکپارچه
تمام کاوشگرها در پایین خودرو بسته می شوند که می توان آنها را به یک روش بلند یا جدا کرد و می توان کاوشگر را راحت تر برداشت و تعویض کرد.
7. تبلت سه پروف صنعتی
تبلت صفحه لمسی سه ضامن صنعتی، ضد گرد و غبار، ضد آب و ضد ضربه.
8. نرم افزار کاربردی تشخیص عیب خاص ابزار
برای ویژگی های عملکرد پانل لمسی، نرم افزار کاربردی طراحی شده ویژه انتخاب عملکرد و تنظیم پارامتر را آسان تر می کند.
9.نرم افزار بازپخش داده های تشخیص نقص کامپیوتر
سرعت پخش داده ها قابل تنظیم است، از پخش هوشمند، غربالگری رویداد، آمار، جستجوی داده، چاپ، صادرات و سایر عملکردها پشتیبانی می کند.
پیوست 1. ویژگی ها و ویژگی ها
- ظاهر میزبان فشرده، محکم و سبک است ومونتاژ و جداسازی قطعات ساده است. سازگاری محیطی خوب، دمای محیط کار -15 درجه سانتیگراد ~ 45 درجه سانتیگراد، زمان کار مداوم کمتر از 8 ساعت نیست، ضد لرزش و تداخل، درجه حفاظت IP65.
- میزبان چندین کانال تشخیص عیب دارد (چند پروب را می توان در زوایای مختلف متصل کرد)، و چرخه اشتراک زمانی متوالی کار می کند.
- پروب های 0، 37 و 70 درجه برای شناسایی کامل قسمت های اصلی ریل طراحی شده اند.
- ساختار میزبان به صورت "سرور + مشتری" است. "سرور"، میزبان (بدون ورودی و نمایش)، یک ماژول اولتراسوند کانال 1 N است. "مشتری" پایانه عملیاتی (ورودی و نمایشگر)، میزبان و مشتری (ترمینال عملیاتی) از طریق اتصال شبکه سیمی LAN (یا WIFI بی سیم) برای ارتباطات شبکه است.
- مدار ارسال حالت تحریک پالس موج مربعی منفی
- فیلتر آنالوگ نسبت سیگنال میزبان به نویز را افزایش می دهد.
- سود کانال ترکیبی از "سود اساسی" + "سود جبرانی" است.
- محدوده تشخیص، سرعت صدای مواد و تغییر پالس به طور خودکار با توجه به نوع ریل انتخاب شده تنظیم می شود.
- عملکرد پارامترهای اصلی اولتراسونیک معمولی به صورت دستی قابل تنظیم است (محدوده تشخیص، سرعت صدای مواد، نقطه صفر پروب، لبه جلو، زاویه، موقعیت شروع دروازه، عرض و سطح و غیره).
- با تابع رد
- فرکانس تکرار کانال روی 400 هرتز در هر کانال ثابت است.
- با عملکرد ضد کانال.
- دارای عملکردهای نمایشگر A، B و A+B است.
- با عملکرد زنگ صدا و نور.
- با عملکرد فرمان صوتی.
- فرآیند اجرای خودرو دارای عملکرد هشدار دهنده سرعت بیش از حد است.
- عملکرد اندازه گیری خودکار مسیر صدا، فاصله افقی و عمودی بالاترین موج در گیت هشدار را دارد.
- دارای عملکرد علامت گذاری (آسیب، شماره مسیر، پیشروی ماشین، عقب نشینی و غیره) است.
- عملکرد منحنی جبران داخلی، منحنی را می توان ویرایش کرد (جدید، اصلاح شده، حذف شده).
- صدای زنگ و فرکانس را می توان برای هر کانال تنظیم کرد.
- با عملکرد شکست جفت پروب تشخیص.
- دروازه کانال، شکل موج، نشانگر هشدار، نشانگر جهت پروب، نشانگر زاویه پروب، عملکرد سفارشی سازی رنگ کانال نمایش B.
- با عملکرد سفارشی سازی رنگ پس زمینه رابط نمایشگر.
- کاربر می تواند پارامتر کار اضافی را سفارشی کند.
- تشخیص نقص عملکرد رکورد کامل
- توابع مدیریت داده های تشخیص نقص (ذخیره، حذف، فراخوان، پخش، صادرات).
- میزبان و نرم افزار ترمینال عملیاتی را می توان از طریق درایو فلش USB خارجی ارتقا داد.
- با عملکرد ورودی عملکرد صفحه لمسی، صفحه کلید بلوتوث خارجی را می توان متصل کرد.
- با عملکرد اطلاعات موقعیت مکانی GPS.
- دارای نمایشگر سرعت فوری
- با عملکرد ضد مسافت پیموده شده.
- عملکرد پانچ دارد.
- تابع انجماد شکل موج
- ارتباطات شبکه (متصل به ترمینال عملیاتی)
- داده ها را در رایانه خود پخش کنید
- با عملکرد نمایش عملکرد نرم افزار ابزار، می تواند برای آموزش کاربر ابزار استفاده شود
