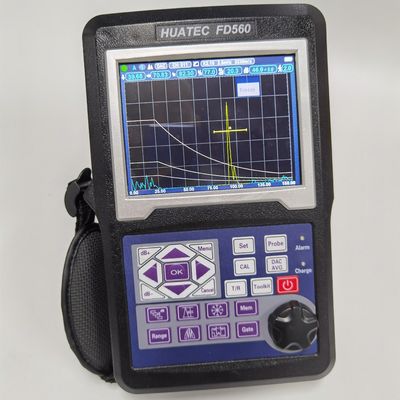

تشخیص عیب اولتراسونیک قابل حمل FD560 با پهنای باند 0.2-20 مگاهرتز TFT رنگی تستر بازرسی صنعتی نقص فنی
توضیحات محصول:
گفتگوی تعاملی کاربر پسند به عملیات هایی مانند کالیبراسیون، ایجاد منحنی ها و غیره کمک می کند.
★ همه ابزارهایی که نیاز دارید: DAC، AVG، TCG AWS، و غیره.
★ فرکانس تکرار پالس: تنظیم دقیق 10-2000 هرتز، اسکن با سرعت بالا، بدون از دست دادن.
★ نسبت سیگنال به نویز بالا، اکو واضح و پایدار، طراحی ضد نویز، مناسب برای شرایط کاری سخت.
★ 12 رقمی پس از میلاد، نمونه برداری با سرعت بالا منجر به نمودار اکو بهتر با تمام جزئیات می شود. حساس است و می تواند حتی عیوب کوچک را تشخیص دهد.
★ می توانید از فرکانس پروب 20M کاملا استفاده کنید.
★ استاندارد IP65. پوشش لاستیکی محافظ. پشتیبانی میرایی باعث می شود در هر زاویه ای بایستد.
★ باتری با یک بار شارژ 15 ساعت دوام می آورد.
ویژگی ها:
نمایش خودکار محل دقیق نقص (عمق d، سطح p، فاصله s، دامنه، sz dB، ф).
اندازهگیری نقص: اندازهگیری خودکار نقص با استفاده از AVG یا DAC/TCG، سرعت گزارش پذیرش یا رد نقص.
کالیبراسیون خودکار مبدل نقطه صفر، زاویه، لبه جلو و سرعت مواد. ( V2 و دو سوراخ )
راحت برای ساخت و استفاده از DAC/TCG و AVG برای ارزیابی اکو، منحنی را می توان تغییر داد و جبران کرد.
با اتصال U-Disk، دستگاه می تواند حافظه نامحدودی دریافت کند.
17 استاندارد در واحد وجود دارد.
اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل. AWS D1.1.
قابلیت تصحیح سطح منحنی
عملکرد اندازه گیری ارتفاع ترک.
بزرگنمایی گیت: گستره گیت در کل عرض صفحه پخش می شود.
عملکرد به دست آوردن خودکار
پاکت: نمایش همزمان A-scan زنده با نرخ به روز رسانی 70 هرتز و پاکت نمایش A-scan.
Peak Hold: شکل موج اوج منجمد را با A-Scans زنده مقایسه کنید تا به راحتی نتایج آزمایش را تفسیر کنید.
Scan Freeze: انجماد صفحه نمایش داده های شکل موج و مسیر صدا را نگه می دارد.
زنگ هشدار: بیپ و LED.
ساعت واقعی.
اکو را پر کنید.
علامت گرفتن.
رنگ پژواک درون دروازه.
پارامترهای فنی:
| پارامتر |
مشخصات |
| اندازه |
250×165×55 میلی متر |
| دمای ذخیره سازی |
-30 تا 50 درجه سانتیگراد |
| اتصالات مبدل |
BNC یا LEMO |
| پهنای باند (پاس باند تقویت کننده) فرکانس |
0.2 تا 25 مگاهرتز |
| رد کردن (سرکوب) |
0 تا 80 درصد ارتفاع تمام صفحه |
| برق مورد نیاز |
برق AC 100-240 VAC، 50-60 هرتز |
| محدوده دینامیک |
≥38dB |
| قدرت حل و فصل |
>40dB (5P14) |
| سرعت مواد |
100 تا 20000 M/s |
| ترک حساسیت |
> 68 دسی بل |

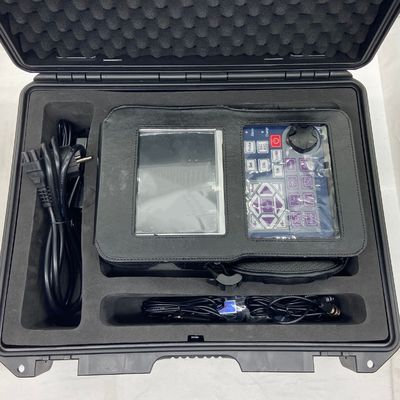

بسته ابزار پایه
ردیاب عیوب اولتراسونیک قابل حمل
مبدل پرتو مستقیم (2.5 مگاهرتز، Φ20)
مبدل پرتو زاویه ای (4 مگاهرتز، 8 میلی متر × 9 میلی متر، 60 درجه)
کابل اتصال برای مبدل (Q9-C5، یا C9-C5 اختیاری)
پکیج باتری لیتیوم یونی قابل شارژ، 8 آمپر ساعت
منبع تغذیه / واحد شارژر
راهنمای عملیات به زبان انگلیسی
نرم افزار برنامه
پوشش لاستیکی محافظ
بند
گزینه ها:
1. تکیه گاه فلزی چرخان، پشتیبانی میرایی آن را در هر زاویه ای می ایستد.
2. اتصال بلوتوث به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل. برنامه بلوتوث در دستگاه تلفن همراه.
3. بلوک IIW V2.
4. غلاف چرمی.
