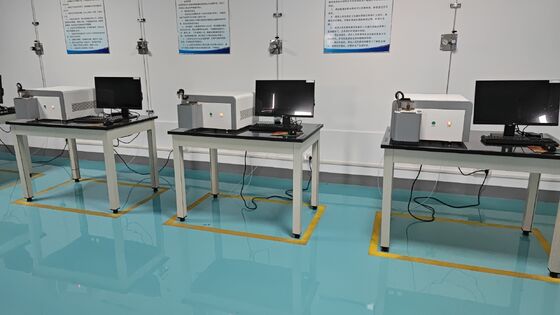

HXRF-QP880 طیف سنج انتشار نوری با طیف کامل 160-580 نانومتری آشکارساز CMOS آنالایزر عناصر آلیاژ فلزی برای متالورژی ریخته گری
1.نمای کلی ابزار
طیفسنج انتشار نوری با طیف کامل HXRF-QP880 استاندارد بینالمللی فناوری طراحی و ساخت را اتخاذ میکند. این دستگاه از پیشرفته ترین دستگاه دریافت سیگنال CMOS از شرکت Hamamatsu ژاپن استفاده می کند. هر CMOS می تواند تعداد جرقه ها را جداگانه تنظیم کند. این طیفسنج CMOS نه تنها دارای ویژگی طیفسنج کامل CCD است، بلکه دارای مزایای طیفسنج PMT است که دارای محدودیت تشخیص بسیار پایین برای عناصر غیرفلزی است. طراحی کل دستگاه معقول است. همچنین دارای مزایای بسیاری مانند عملکرد آسان، نتیجه تست با دقت بالا، پایداری طولانی مدت و غیره است.
1)پارامترهای فنی اصلی
|
فیلد برنامه
|
متالورژی، ریخته گری، ماشین آلات، تحقیقات علمی، بازرسی کالا، خودرو، پتروشیمی، کشتی سازی، نیروی برق، هوانوردی، انرژی هسته ای، ذوب فلزات و فلزات غیر آهنی، صنایع فرآوری و بازیابی.
|
|
ماتریس تحلیل
|
آهن، آل، مس، روی، نیکل، منیزیم، سرب و غیره
|
|
سیستم نوری
|
سیستم نوری خلاء دایره ای پارا رانج-رولاند تمام طیفی
|
|
محدوده طول موج
|
160 تا 580 نانومتر
|
|
فاصله کانونی گریتینگ
|
401 میلی متر
|
|
آشکارساز
|
آرایه CMOS با کارایی بالا
|
|
نوع منبع نور
|
منبع نور دیجیتال تکنولوژی پیش احتراق انرژی بالا
|
|
فرکانس تخلیه
|
100-1000 هرتز
|
|
جریان تخلیه
|
حداکثر 400A
|
|
قدرت کاری
|
AC220V 50/60Hz 1200W
|
|
زمان تحلیل
|
با توجه به نوع نمونه، به طور معمول حدود 20 ثانیه است.
|
|
نوع الکترود
|
الکترود اسپری تنگستن
|
|
شکاف تحلیلی
|
4 میلی متر
|
|
توابع دیگر
|
دما، نرم افزار کنترل خودکار فشار، نظارت بر ارتباطات.
|
2)ویژگی های فنی اصلی
|
سیستم نوری با کارایی بالا
|
شعله قوس تولید شده توسط تحریک سیستم نوری مستقیماً توسط لنز وارد محفظه نوری خلاء می شود که مسیر نوری را از طریق آن مشخص می کند و به طور موثر از دست دادن مسیر نوری را کاهش می دهد.
|
|
آشکارساز CMOS با دقت بالا می تواند عناصر غیرفلزی مانند C، P، S، As، B، N و انواع عناصر فلزی را با دقت اندازه گیری کند.
|
|
نتایج آزمایش دقیق، قابل تکرار و پایداری طولانی مدت هستند.
|
|
کالیبراسیون مسیر نوری خودکار
|
کالیبراسیون مسیر نوری خودکار سیستم نوری اسکن خودکار خط طیفی برای اطمینان از صحت دریافت و حذف کار خسته کننده پیک اسکن.
|
|
این ابزار به طور خودکار یک خط طیفی خاص را شناسایی می کند و آن را با خط ذخیره اصلی مقایسه می کند، موقعیت رانش را تعیین می کند و موقعیت پیکسل فعلی خط تحلیلی را برای اندازه گیری پیدا می کند.
|
|
طراحی لنز پلاگ
|
سیستم نوری خلاء از پنجره برخورد منحصر به فرد و ایزوله خلاء استفاده می کند که می تواند در حالت کار سیستم خلاء کار کند. لنز نوری از ساختار لنز متصل است که برای تمیز کردن و نگهداری روزانه راحت است.
|
|
Spark Table را باز کنید
|
طرح گیره نمونه انعطاف پذیر میز جرقه باز برای پاسخگویی به آنالیز نمونه برای اشکال و اندازه های مختلف در محل مشتری طراحی شده است.
|
|
حداقل آنالیز سیم می تواند با استفاده از یک گیره نمونه کوچک به 3 میلی متر برسد.
|
|
فناوری الکترود جت
|
استفاده از پیشرفته ترین تکنولوژی الکترود اسپری دنیا و استفاده از الکترود تنگستن. جریان جت آرگون در اطراف الکترود در حالت برانگیخته تشکیل می شود. بنابراین نقطه تحریک در طول فرآیند تحریک با هوای بیرون در تماس نخواهد بود و دقت تحریک بهبود می یابد.
|
|
با طراحی منحصر به فرد گاز آرگون، میزان مصرف گاز آرگون را تا حد زیادی کاهش دهید و در هزینه مشتری صرفه جویی کنید.
|
|
ماژول مسیر گاز یکپارچه
|
سیستم مسیر هوا به جای شیر برقی و دبی سنج، طراحی تعمیر و نگهداری رایگان ماژول مسیر گاز را اتخاذ می کند. عملکرد خود دمشی الکترود محیط خوبی را برای تحریک ایجاد می کند.
|
|
منبع نور تحریک دیجیتال
|
منبع نور تحریک دیجیتال از پیشرفته ترین منبع نور تحریک پلاسما در جهان استفاده می کند. انرژی فوق پایدار در محیط آرگون برای تحریک نمونه آزاد می شود.
|
|
پالس تحریک دیجیتال کامل برای اطمینان از وضوح فوق العاده بالا و خروجی پایداری بالای پلاسمای نمونه استفاده می شود.
|
|
پارامترهای منبع نور را می توان به صورت دلخواه تنظیم کرد تا نیازهای تحریک مواد مختلف را برآورده کند.
|
|
اکتساب داده با سرعت بالا
|
این ابزار از آشکارساز CMOS با کارایی بالا استفاده می کند و هر CMOS وظیفه جمع آوری و تجزیه و تحلیل داده ها را دارد. این می تواند به طور خودکار وضعیت عملکرد ماژول ها مانند دما، خلاء، فشار آرگون، منبع نور، محفظه تحریک و غیره را نظارت و کنترل کند.
|
|
انتقال داده های اترنت
|
کارت اترنت و پروتکل TCP/IP بین کامپیوتر و طیف سنج استفاده می شود تا از معایب تداخل الکترومغناطیسی و پیری فیبر نوری جلوگیری شود. در عین حال، رایانه و چاپگر کاملاً خارجی هستند که برای ارتقا و تعویض راحت است.
|
|
کنترل از راه دور وضعیت ابزار، سیستم کنترل چند کاناله و نظارت بر تمام پارامترهای ابزار.
|
|
منحنی کار پیش ساخته
|
با مواد و گریدهای مختلف کتابخانه استاندارد، منحنی کار پیش ساخته کارخانه قبل از تحویل است که برای نصب و راه اندازی به منظور تولید به موقع مناسب است.
|
|
برنامه آنالیز با توجه به فلزات و عناصر متفاوت خواهد بود. پارامتر تحریک و تست ابزار قبل از تحویل به خوبی تنظیم شده است. با توجه به برنامه تجزیه و تحلیل، شرایط آزمون بهینه را می توان به طور خودکار انتخاب کرد.
|
|
دامنه تجزیه و تحلیل به مشخصات پیوست شده است و می تواند آزادانه مطابق با نمونه استاندارد ارائه شده توسط کاربر ترسیم یا گسترش یابد.
|
|
سرعت تجزیه و تحلیل سریع
|
سرعت تجزیه و تحلیل بسیار سریع است. برای یک تست فقط 20 ثانیه طول می کشد.
|
|
با توجه به مواد آنالیز مختلف، با تنظیم زمان پیش سوزاندن و زمان اندازه گیری، دستگاه می تواند با کمترین زمان به بهترین اثر آنالیز دست یابد.
|
|
تجزیه و تحلیل چند ماتریسی
|
طراحی مسیر نوری از ساختار قطب نما استفاده می کند. آشکارسازها به طور متناوب به بالا و پایین مرتب شده اند تا تمام خطوط طیفی دریافت شوند. حتی اگر امکانات سخت افزاری اضافه نشده باشد، تحلیل چند ماتریسی قابل تحقق است.
|
|
اضافه کردن ماتریس، انواع مواد و عناصر تحلیلی بدون هزینه سخت افزاری با توجه به الزامات تولید آسان است.
|
|
سیستم نرم افزار زبان چینی-انگلیسی
|
نرم افزار عملکرد ابزار کاملاً با سیستم Windows7/8/10 سازگار است.
|
|
کار با این نرم افزار آسان است حتی اگر دانش طیف سنج و تجربه عملیاتی نداشته باشد. فقط پس از دانش ساده آموزش می توان استفاده کرد.
|
2.پیکربندی فنی
1)مشخصات و پارامترهای فنی
|
مورد
|
شاخص
|
|
ماتریس تجزیه و تحلیل
|
آهن، آل، مس، روی، نیکل، سرب، منیزیم و غیره
|
|
زمان تحلیل
|
با توجه به نوع نمونه، به طور معمول 20 ثانیه است.
|
|
سیستم نوری
|
پارا رانج
|
|
محدوده طول موج
|
160～580 نانومتر
|
|
قدرت کاری
|
(20±220)V AC،(1±50)هرتز،منبع تغذیه تک فاز با اتصال به زمین محافظ.
|
|
دمای کاری
|
(10～30)℃
|
|
دمای ذخیره سازی
|
(0～45)℃
|
|
رطوبت کاری
|
20％～80％
|
|
نیاز به خلوص گاز آرگون
|
99.999٪
|
|
فشار ورودی گاز آرگون
|
0.5 مگا پاسکال
|
|
فلومتر گاز آرگون
|
سرعت جریان تحریک 3.5 لیتر در دقیقه،سرعت جریان 0.4 لیتر در دقیقه را حفظ کنید،سرعت جریان آماده به کار 0.1 لیتر در دقیقه.
|
|
حداکثر قدرت تحریک
|
400 VA
|
|
توان متوسط آماده به کار
|
100 VA
|
|
نوع منبع نور
|
سنتز پالس تمام منبع نور دیجیتال (منبع نور تمام دیجیتال پالس قابل برنامه ریزی)
|
|
فرکانس تخلیه
|
حداکثر 1000 هرتز
|
|
جریان تخلیه
|
حداکثر 400A
|
|
پالس احتراق
|
1～14 کیلو ولت
|
|
پالس تحریک جرقه
|
20～230 ولت
|
|
پالس تحریک قوس
|
20～60 ولت
|
|
قطر سوراخ میز جرقه
|
13 میلی متر
|
2)سیستم نوری
ل سیستم نوری طیف کامل با ساختار lpa-Runge
ل محدوده طول موج: 160～580 نانومتر
ل چند آشکارساز CMOS با کارایی بالا
ل مقاومت در برابر تغییر دمای محیط
ل طراحی محفظه نوری یکپارچه، آشکارساز CMOS موج کوتاه را برای دستیابی به بهترین عملکرد تضمین می کند.
ل کنترل دمای ثابت اتاق نوری دما 36 است℃.
3)نمونه جدول جرقه
ل طراحی خاص محفظه تحریک تمیز کردن محفظه تحریک نمونه را راحت تر می کند.
ل مسیر بهینه سازی شده گاز آرگون برای اطمینان از خنک کننده موثر ایستگاه آتش و ورود موثر گرد و غبار فلزی به فیلتر در طول فرآیند تحریک طراحی شده است که باعث می شود تحریک نمونه پایدارتر شود و جذب گرد و غبار فلز توسط بدن انسان را تا حد زیادی کاهش دهد. این برای محافظت از سلامت و ایمنی اپراتورها است.
ل فضای تحریک کوچکتر که باعث مصرف کمتر آرگون می شود.
ل دستگاه نمونه ای که استفاده از آن آسان است.
ل الکترود دارای عملکرد خود دمیدن است که باعث می شود عمر الکترود طولانی تر شود و تمیز کردن الکترود بسیار آسان تر شود.
ل اندازه منافذ تحریک شده 13 میلی متری برای تجزیه و تحلیل نمونه مطلوب تر است.
ل ژنراتور نمونه باز را می توان برای تجزیه و تحلیل نمونه ها در اندازه ها و اشکال مختلف استفاده کرد.
ل طراحی ساختار لنز باعث می شود لنز جداسازی و پاک کردن آن راحت تر باشد و طراحی شستشوی آرگون می تواند چرخه تمیز کردن لنز را طولانی تر کند.
4)منبع نور دیجیتال
ل منبع نور کامل دیجیتال سنتز پالس (منبع نور دیجیتال کامل پالس قابل برنامه ریزی). بالاترین فرکانس تا 1000 هرتز.
ل تکنولوژی پیش احتراق با انرژی بالا
ل طراحی بهینه مدار کنترل و قدرت و عملکرد کامل حفاظت ایمنی تحریک.
ل برای نمونه های آنالیز مختلف، جرقه، قوس یا شکل موج تحریک ترکیبی بهینه را ارائه دهید.
ل فرکانس:(100～1000)هرتز
ل جریان تخلیه:حداکثر 400 A
5)سیستم جمع آوری داده ها
ل پردازنده DSP با عملکرد بالا با عملکرد جمع آوری و کنترل داده با سرعت فوق العاده بالا.
ل اکتساب جرقه منفرد و کسب تاخیر طیفی برای دستیابی به اندازهگیری محتوای عنصر بهینهتر.
ل کامپیوتر خارجی (کاربر اختیاری)
ل انتقال داده های اترنت با سرعت بالا
6)نرم افزار تجزیه و تحلیل
ل نرم افزار تحلیل گرافیکی مبتنی بر سیستم عامل ویندوز، راحت و کاربردی.
ل عملکرد تشخیص خودکار سیستم کامل.
ل عملکرد عالی مدیریت پایگاه داده، پرس و جو و خلاصه کردن داده ها آسان است.
ل الگوریتم تصحیح هوشمند برای اطمینان از پایداری و قابلیت اطمینان ابزار.
ل اطلاعات خطوط طیفی و الگوریتم کسر تداخل را کامل کنید تا مطمئن شوید تجزیه و تحلیل دقیق تر است.
ل سازگاری با آخرین سیستم عامل ویندوز.
7)فهرست اجزای اصلی و مبدا
|
خیر
|
نام
|
نام تجاری
|
مبدا
|
|
1
|
آرایه CMOS
|
هماماتسو
|
ژاپن
|
|
2
|
رنده کردن
|
زایس
|
آلمان
|
|
3
|
عینک نوری
|
زایس
|
آلمان
|
|
4
|
فیبر نوری
|
چالاک
|
چین
|
|
5
|
شکاف
|
لنوکسلیزر
|
چین
|
|
6
|
فیلتر کنید
|
TDK
|
ژاپن
|
|
7
|
سنسور فشار
|
SSI
|
چین
|
|
8
|
بلوک شیر
|
ایرتاک
|
تایوان
|
|
9
|
منبع نور دیجیتال مدولار
|
نوژین
|
نوژین
|
|
10
|
کنترل کارشناسی ارشد و جمع آوری داده ها
|
نوژین
|
نوژین
|
|
11
|
سیستم نوری خلاء
|
نوژین
|
نوژین
|
|
12
|
ماژول ایستگاه آتش
|
نوژین
|
نوژین
|
|
13
|
نرم افزار سیستم
|
نوژین
|
نوژین
|
|
14
|
کامپیوتر
|
لن اوو
|
چین
|
|
15
|
چاپگر
|
HP
|
چین
|
|
16
|
نمونه های استاندارد
|
استاندارد ملی
|
برند چینی یا خارجی
|
3.عناصر آنالیز و محدوده
|
برنامه
|
آلیاژ Fe-Low
|
فولاد Fe-Cr-Ni
|
فولاد Fe-Cr
|
|
عناصر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
|
سی
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
سی
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
منگنز
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
پ
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
اس
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Cr
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
نی
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
مو
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
ال
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
مس
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
شرکت
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Ti
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
دبلیو
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
سرب
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
ب
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
Sn
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
روی
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
همانطور که
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
بی
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
حدود
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
ن
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
ماتریس
|
ماتریس
|
ماتریس
|
|
برنامه
|
آهن چدن
|
بازیگران سخت Fe-Cr
|
فولاد Fe-Mn
|
فولاد آهن ابزار
|
|
عناصر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
|
سی
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
سی
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
منگنز
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
پ
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
اس
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Cr
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
نی
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
مو
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
ال
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
مس
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
شرکت
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Ti
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
دبلیو
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
سرب
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
Mg
|
0.001
|
0.14
|
|
|
|
|
|
|
|
ب
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
Sn
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
لا
|
0.002
|
0.12
|
|
|
|
|
|
|
|
CE
|
0.004
|
0.09
|
|
|
|
|
|
|
|
ن
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
Te
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
ماتریس
|
ماتریس
|
ماتریس
|
ماتریس
|
|
برنامه
|
آلیاژ السی
|
آلیاژ آل روی
|
آلیاژ Al Cu
|
آلیاژ Al-Mg
|
آلیاژ خالص آلیاژ
|
|
عناصر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
|
سی
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
مس
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
منگنز
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
Mg
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Cr
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
نی
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
روی
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Ti
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
باشد
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
بی
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
حدود
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
سی دی
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
CE
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
شرکت
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
گا
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
لا
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
سرب
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
Sn
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
پدر
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Pr
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
Nd
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
اسم
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
پ
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
ال
|
ماتریس
|
ماتریس
|
ماتریس
|
ماتریس
|
ماتریس
|
|
برنامه
|
برنج
|
مس-نیکل-روی
|
آلومینیوم برنز
|
قلع سرب برنز
|
|
عناصر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
|
روی
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
روی
|
|
|
18
|
33.5
|
|
|
|
|
|
سرب
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
Sn
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
پ
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
منگنز
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
نی
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
سی
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
Mg
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Cr
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
Te
|
|
|
|
|
|
|
|
|
|
همانطور که
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
سی دی
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
بی
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
باشد
|
|
|
|
|
|
|
|
|
|
شرکت
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
ال
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
اس
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
ب
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Ti
|
|
|
0.003
|
0.15
|
|
|
|
|
|
ببینید
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
مس
|
ماتریس
|
ماتریس
|
ماتریس
|
ماتریس
|
|
برنامه
|
مس قرمز
|
برنز باشد
|
سی برنز
|
|
عناصر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
حداقل
|
حداکثر
|
|
روی
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
روی
|
|
|
|
|
|
|
|
سرب
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
Sn
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
پ
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
منگنز
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
نی
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
سی
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
Mg
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Cr
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
Te
|
0.005
|
0.05
|
|
|
|
|
|
همانطور که
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
سی دی
|
0.001
|
0.03
|
|
|
|
|
|
بی
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
باشد
|
|
|
0.32
|
3.2
|
|
|
|
شرکت
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
ال
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
اس
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
ب
|
0.001
|
0.03
|
|
|
|
|
|
ببینید
|
0.001
|
0.06
|
|
|
|
|
|
مس
|
ماتریس
|
ماتریس
|
ماتریس
|
توجه داشته باشید:
ل این برگه برنامه مطابق با نیاز واقعی قرارداد مشتری پر می شود.
ل اگر مشتریان الزامات نمونه استاندارد دارند، شماره نمونه را ارائه کرده و خودشان خرید کنند. اگر پرسنل فروش آن را خریداری کنند، نمونه های استاندارد به طور جداگانه از Wuxi ارسال می شود.
ل اگر مشتری کاربرد خاصی دارد و مایل به ارائه نمونه برای توسعه منحنی است، مشتری باید محتوای دقیق عنصر نمونه را ارائه کند و از یکنواختی نمونه اطمینان حاصل کند، اما این منحنی نمی تواندبه عنوان شاخص پذیرش ابزار عمل می کند.
4.محیط آزمایشگاه
1)الزامات محیطی
ابزار باید در یک آزمایشگاه مخصوص با مساحت داخلی بیش از 10 متر مربع قرار داده شود و اطمینان حاصل شود که آزمایشگاه هیچ گاز مضر، قابل اشتعال و خورنده ای در اطراف ندارد.
احتیاط: قرار دادن این ابزار در آزمایشگاه آنالیز شیمیایی ممنوع است.
دمای کار: 10 درجه سانتیگراد～30 درجه سانتیگراد و نوسان دمای اتاق در عرض 3 ساعت کمتر از 2 درجه است. آزمایشگاه برای نصب تهویه مطبوع مورد نیاز است.
دمای نگهداری: 0℃～45 درجه سانتیگراد
رطوبت نسبی محیط: 20% ~ 80%. برای مناطق مرطوب، رطوبت گیر مورد نیاز است.
اگر شرایط فوق را برآورده نکند، عمر مفید و دقت اندازه گیری ابزار ممکن است تحت تأثیر قرار گیرد.
2)نیاز برق
منبع تغذیه: تک فاز 220 + 20 ولت، 1KVA.
از استفاده عادی طیفسنج Innovate NJ-QP880 اطمینان حاصل کنید، لطفاً یک تنظیمکننده ولتاژ با جریان متناوب 1kVA تا 3kVA تک فاز 220V نصب کنید.
از استفاده مطمئن دستگاه اطمینان حاصل کنید، لطفاً یک سیم زمین تکی برای دستگاه آماده کنید و مقاومت زمین کمتر از 4 اهم است.
3)نیاز آرگون
خلوص≥99.999%، محتوای اکسیژن≤2ppm، H2Ocontent≤5ppm، (سیلندر گاز آرگون را نمی توان در هوای آزاد ذخیره کرد و باران اکیدا ممنوع است.)
در صورت عدم وجود آرگون با خلوص بالا، استفاده از دستگاه تصفیه آرگون توصیه می شود.
جریان گاز آرگون: جریان آماده به کار تقریباً 0.1 لیتر در دقیقه، جریان تقریباً حفظ شود(0.4-0.5)L/min، جریان تحریک تقریباً 3.5L/min.
فشار کنترل شده گاز آرگون: 0.5 مگاپاسکال.
4)لوله اتصال آرگون
استفاده از لوله اتصال آرگون مخصوص فولاد ضد زنگ ضروری است.
5) بطری اگزوز
گاز خروجی ابزار از طریق یک لوله افزایش دهنده PVC (قطر داخلی 14 میلی متر) به یک بطری فیلتر تخلیه می شود. نیاز به تمیز کردن و تعویض به موقع
6)آماده سازی نمونه
برای نمونه های پایه آهن، نمونه ها باید با مکانیزم سنگ زنی خاص، دستگاه سنگ زنی دو دیسکی و آسیاب آسیاب مورد نیاز باشد که برای سنگ زنی روی سطح نمونه های آهن و فولاد لازم است. نمونه چدن سفید باید یکنواخت باشد.
کاربر نیاز به تهیه دستگاه برش برای پردازش نمونه هایی دارد که برای آنالیز طیف سنجی مناسب نیستند.
نمونه ها باید یکنواخت، بدون منافذ و بدون نقص ریخته گری، سطح صاف، بدون اکسید، بدون لکه روغن و بدون سوراخ باشد.
7)نیاز نمونه استاندارد
یک نمونه استاندارد به صورت تصادفی برای تصحیح منحنی طیفی کلی ابزار داده میشود، علاوه بر این، کاربران باید نمونههای استاندارد اضافی مناسبی را برای انواع محصول خود برای کالیبراسیون منحنیهای آنالیز ابزاری تهیه کنند.
8)نیاز به کامپیوتر و چاپگر
برای نصب نرم افزار تحلیل طیف سنج Innovate T5، رایانه ای با پیکربندی معمولی، حافظه 1 گیگابایت یا بالاتر، CPU دو هسته ای 1.8 گیگاهرتز یا بیشتر آماده کنید.
یک چاپگر برای چاپ گزارش های تجزیه و تحلیل آماده کنید.
پیام شما باید بین 20 تا 3000 کاراکتر باشد!
Persian
