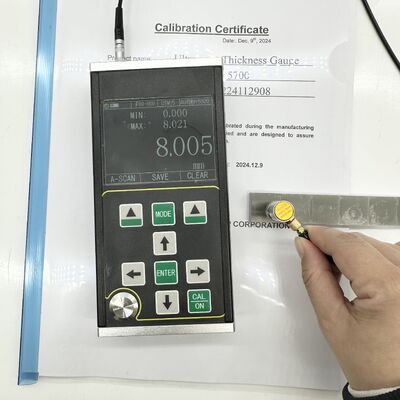

TG-5700 محدوده اندازه گیری بزرگ اندازه گیری ضخامت فوق صوت با دقت بالا
TG-5700 یک نوع جدید از اندازه گیری ضخامت فوق صوتی دیجیتال با دقت بالا با اسکن A / B است. این اصول اندازه گیری ضخامت فوق صوتی بر اساس بازتاب پالس را اتخاذ می کند.آن را مناسب برای اندازه گیری ضخامت مواد است که می تواند موج ماوراء صوت در آن را در سرعت ثابت گسترش و دریافت بازتاب از پشت خود را. وضوح اندازه گیری 0.001mm و محدوده اندازه گیری به عنوان نازک به عنوان 0.15mm (فولاد) است.
این محصول می تواند صفحه ها و قطعات پردازش شده را با دقت اندازه گیری کند. از سوی دیگر، می تواند میزان نازک شدن لوله ها و ظروف تحت فشار را در تجهیزات تولید پس از خوردگی در طول استفاده کنترل کند.مي تونه در نفت استفاده بشهصنعت شیمی، فلزات سازی، کشتی سازی، هوافضا، انرژی و سایر زمینه ها.
پارامترهای مشخصات
|
ماده
|
TG-5700
|
|
نوع سُند
|
سُند تک کریستالی / سُند دو کریستالی
|
|
محدوده اندازه گیری (فولاد 45#)
|
0.15mm 1800mm
|
|
ثبات شاخص
|
تکنولوژی عبور صفر و اکو چندگانه برای اطمینان از اینکه مقدار اندازه گیری ضخامت تحت تأثیر قدرت اکو، ضریب ضخامت مواد، افزایش و ارتفاع دروازه قرار نمی گیرد، اتخاذ شده است.و دارای ثبات اندازه گیری بالا و قابلیت اطمینان است.
|
|
فرکانس اندازه گیری
|
4 هرتز,8 هرتز,16 هرتز
|
|
قطعنامه
|
0.1 میلی متر,0.01 میلی متر,0.001mm(0.01 اينچ,0.001 اينچ,0.0001 اينچ)
|
|
دقت
|
0.001mm
|
|
ژنراتور پالس
|
انتشار موج مربع منفی پذیرفته می شود و عرض پالس و ولتاژ به طور خودکار با کاوشگر مطابقت دارند.
|
|
محدوده سرعت صدا
|
۴۰۰-۱۹۹۹۹ متر در ثانیه
|
|
بلوک کالیبراسیون
|
۴ میلی متر(فولاد)
|
|
خاموش کردن اتوماتیک
|
می توان 5 دقیقه، 10 دقیقه، 20 دقیقه و خاموش کردن دستی را انتخاب کرد.
|
|
کالیبراسیون سُند
|
کالیبراسیون یک نقطه، کالیبراسیون چند نقطه
|
|
سود
|
کنترل قدرت خودکار، کنترل قدرت دستی
|
|
محدوده دستاوردها
|
0~70dB
|
|
حالت تشخیص
|
فرکانس رادیویی (RF) ، نیمه موج مثبت (POS) ، نیمه موج منفی (NEG) ، موج کامل (FULL)
|
|
حالت اندازه گیری
|
(1) MB-E: حالت اندازه گیری بر اساس زمان عبور از اکو اولیه به اولین اکو پایین؛ (2) E-E: حالت اندازه گیری پوشش نفوذ، اکو Em √ En انتخابی است؛ (3) ME-E:حالت اندازه گیری اکو چندگانه(4) THIN: حالت اندازه گیری دیواره نازک
|
|
حالت عددی
|
حالت ارزش ضخامت، حالت تفاوت / نرخ کاهش، حالت حداکثر / حداقل ارزش
|
|
حالت اسکن A
|
در دسترس
|
|
حالت اسکن B
|
در دسترس
|
|
نشانه ی کوپلر
|
در دسترس
|
|
شاخص باتری
|
در دسترس
|
|
زبان
|
انگلیسی
|
|
واحد
|
mm/inch
|
|
عملکرد منوی
|
در دسترس
|
|
عملکرد نرم افزار
|
تنظیمات دروازه های پویا، تنظیمات خالی (Blank) ، تنظیمات خالی بازگشت (E-blank) ، منجمد کردن بازگشت، ترجمه بازگشت و مقیاس بندی
|
|
عملکرد ذخیره سازی
|
می تواند 100،000 ضخامت (100 گروه، 1000 در هر گروه) ، 500 گروه از امواج اسکن A و 500 گروه از امواج اسکن B را در همان زمان ذخیره کند.
|
|
ارتقاء برنامه هاست
|
در دسترس
|
|
نمايش
|
3.5" QVGA (320 × 240) رنگ صفحه نمایش TFT-LCD
|
|
انتقال داده
|
از ارتباطات سریال RS-232 و USB برای انتقال داده به کامپیوتر پشتیبانی می کند.
|
|
دمای کار
|
-10°C️+50°Cبا الزامات خاص، می تواند به -20°C;
|
|
ولتاژ کار
|
چهار تا باتري 5 عدد AA مورد نياز است
|
|
ابعاد کلی
|
204 x 100 x 36 (ملی متر)
|
|
وزن کل
|
۳۱۰ گرم(بدون باتری)
|
|
باتری
|
4 تا باتری خشک AA
|
ویژگی های اصلی عملکرد
●این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است.
● محدوده اندازه گیری گسترده است و فناوری منحصر به فرد "با هم صداهای متعدد" برای تحقق اندازه گیری قطعات فوق نازک با حداقل ضخامت اندازه گیری 0.15 میلی متر (فولاد) اتخاذ شده است.
● این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر وضوح اندازه گیری می تواند به 0.001mm برسد. وضوح تکرار می تواند به ± 0.002mm برسد.
● دارای توابع پوشش نفوذ و اندازه گیری اکو به اکو است که برای اندازه گیری مواد با لایه رنگ و پوشش روی سطح استفاده می شود.
● حالت اندازه گیری چندگانه: حالت mb-e، E-E و me-e اندازه گیری قطعات ضخیم معمولی را برآورده می کند. حالت نازک اندازه گیری قطعات نازک را تحقق می بخشد.
● حالت های عددی عبارتند از: حالت ارزش ضخامت معمولی، حالت نرخ تفاوت / کاهش و حالت حداکثر ارزش
● دو حالت افزایش: افزایش خودکار / افزایش دستی؛
● خاموش کردن دستی و خاموش کردن خودکار می تواند تنظیم شود، با عملکرد صرفه جویی در انرژی؛
● از طیف وسیعی از کاوشگرها از جمله کاوشگر دو کریستالی و کاوشگر تک کریستالی پشتیبانی می کند و از کاوشگر فرکانس بالا تا 20MHz پشتیبانی می کند؛
● از ذخیره سازی انبوه پشتیبانی می کند و می تواند 100000 مقدار ضخامت، 500 گروه از موج های A-scan و 500 گروه از موج های B-scan را در همان زمان ذخیره کند.
● نمایشگر بزرگ TFT-LCD رنگ 3.5 اینچی با وضوح 320x240 (QVGA)
● دارای روش های کالیبراسیون متنوعی است، از کالیبراسیون یک نقطه ای، کالیبراسیون چند نقطه ای و حالت کالیبراسیون دستی پشتیبانی می کند،و می تواند سرعت صدا و موقعیت صفر را در همان زمان کالیبراسیون کند؛ از اصلاح مسیر v از سُند دو کریستال پشتیبانی می کند.
● از تبدیل سیستم متریک و سیستم بریتانیا پشتیبانی می کند؛ می تواند بین واحد های میلی متر و اینچ تغییر دهد.
● از نمایش زبان انگلیسی پشتیبانی می کند.
مواد قابل استفاده
آن را مناسب برای اندازه گیری ضخامت فلزات (مانند فولاد، آهن ریخته، آلومینیوم، مس، و غیره) ، پلاستیک، سرامیک، شیشه، رزین، فیبر شیشه ای و دیگر هادی های فوق صوتی خوب است.
