دستگاه ضخامت سنج اولتراسونیک قابل حمل TG-5700 با اسکن A-Scan و B-Scan، حافظه 100,000 داده، دستگاه تست ضخامت فلز، پلاستیک و شیشه

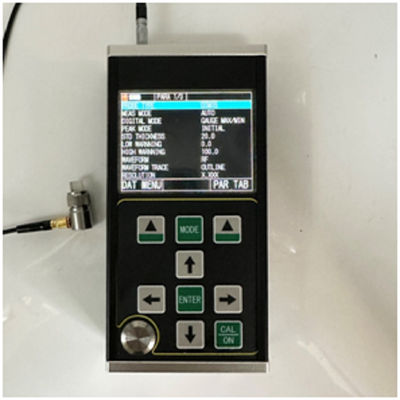

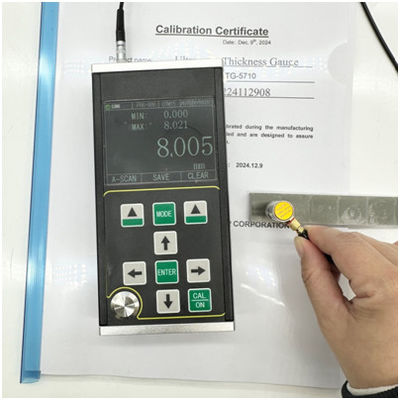

TG-5710 یک ضخامت سنج اولتراسونیک دیجیتال دستی با دقت بالا و اسکن A/B است. این دستگاه بر اساس اصل اندازهگیری ضخامت اولتراسونیک مبتنی بر بازتاب پالس کار میکند. این دستگاه برای اندازهگیری ضخامت موادی که امواج اولتراسونیک میتوانند با سرعت ثابت در آنها منتشر شده و از سطح پشتی آنها بازتاب یابند، مناسب است. دقت اندازهگیری 0.001 میلیمتر و محدوده اندازهگیری تا 0.10 میلیمتر (فولاد) است.
این محصول میتواند صفحات و قطعات ماشینکاری شده را با دقت اندازهگیری کند. از سوی دیگر، میتواند میزان نازک شدن لولهها و مخازن تحت فشار در تجهیزات تولیدی را پس از خوردگی در حین استفاده، پایش کند. این دستگاه در زمینههای نفت، شیمیایی، متالورژی، کشتیسازی، هوافضا، انرژی و سایر صنایع قابل استفاده است.
این محصول با استانداردهای زیر مطابقت دارد: مشخصات کالیبراسیون ضخامت سنج اولتراسونیک (JJF 1126-2004).
پارامترهای مشخصات
| مورد |
TG-5710 |
| نوع پروب |
پروب تک کریستال / پروب دو کریستال |
| محدوده اندازهگیری (فولاد 45#) |
0.15 میلیمتر – 1800 میلیمتر |
| خطای نمایش (<10 میلیمتر) |
±0.005 میلیمتر |
| خطای نمایش (≥10 میلیمتر) |
±0.1% |
| خطای تکرارپذیری |
±0.001 میلیمتر (خودآزمایی) |
| پایداری نمایش |
از فناوری عبور از صفر و اکوهای متعدد برای اطمینان از عدم تأثیر قدرت اکو، ضریب تضعیف مواد، بهره و ارتفاع گیت بر مقدار اندازهگیری ضخامت استفاده میشود و پایداری و قابلیت اطمینان اندازهگیری بالایی دارد. |
| فرکانس اندازهگیری |
4 هرتز، 8 هرتز، 16 هرتز |
| دقت |
0.1 میلیمتر، 0.01 میلیمتر، 0.001 میلیمتر (0.01 اینچ، 0.001 اینچ، 0.0001 اینچ) |
| مولد پالس |
از انتشار موج مربعی منفی استفاده میشود و عرض پالس و ولتاژ به طور خودکار با پروب مطابقت داده میشوند. |
| محدوده سرعت صدا |
400-19999 متر بر ثانیه |
| بلوک کالیبراسیون |
4 میلیمتر (فولاد) |
| خاموش شدن خودکار |
میتوان 5 دقیقه، 10 دقیقه، 20 دقیقه و خاموش شدن دستی را انتخاب کرد. |
| کالیبراسیون پروب |
کالیبراسیون یک نقطهای، کالیبراسیون چند نقطهای |
| بهره |
کنترل خودکار بهره، کنترل دستی بهره |
| محدوده بهره |
0 تا 70 دسیبل |
| حالت تشخیص |
فرکانس رادیویی (RF)، نیم موج مثبت (POS)، نیم موج منفی (NEG)، موج کامل (FULL) |
| حالت اندازهگیری |
(1) MB-E: حالت اندازهگیری مبتنی بر زمان عبور از اکوی اولیه تا اولین اکوی کف؛ (2) E-E: حالت اندازهگیری نفوذ پوشش، اکوی دلخواه Em–En اختیاری است؛ (3) ME-E: حالت اندازهگیری اکوی متعدد؛ (4) THIN: حالت اندازهگیری دیواره نازک؛ |
| حالت عددی |
حالت مقدار ضخامت، حالت اختلاف / نرخ کاهش، حالت حداکثر / حداقل مقدار |
| حالت A-scan |
موجود |
| حالت B-scan |
موجود |
| نشانگر اتصال |
موجود |
| نشانگر باتری |
موجود |
| زبان |
انگلیسی |
| واحد |
میلیمتر/اینچ |
| عملیات منو |
موجود |
| عملکرد نرمافزار |
تنظیم گیت پویا، تنظیم پوشش (Blank)، تنظیم پوشش اکو (E-blank)، فریز کردن اکو، جابجایی و مقیاسبندی اکو |
| عملکرد ذخیرهسازی |
میتواند همزمان 100,000 ضخامت (100 گروه، 1000 در هر گروه)، 500 گروه شکل موج A-scan و 500 گروه شکل موج B-scan را ذخیره کند. |
| ارتقاء برنامه میزبان |
موجود |
| نمایشگر |
صفحه نمایش رنگی TFT-LCD با ابعاد 3.5 اینچ QVGA (320 × 240) |
| انتقال داده |
از ارتباط سریال USB3.0 پشتیبانی میکند و دادهها را به کامپیوتر منتقل میکند. |
| دمای کار |
-10 درجه سانتیگراد تا +50 درجه سانتیگراد؛ با الزامات ویژه، میتواند به -20 درجه سانتیگراد برسد. |
| ولتاژ کاری |
به چهار باتری قلمی AA نیاز دارد. در صورت ناکافی بودن باتری، هشدار ولتاژ پایین نمایش داده میشود. |
| ابعاد کلی |
204 × 100 × 36 (میلیمتر) |
| وزن کل |
310 گرم (بدون باتری) |
|
|
ویژگیهای اصلی عملکرد
این محصول دارای حالت A-scan، حالت B-scan و حالت نمایش عددی است؛
• محدوده اندازهگیری گسترده است و از فناوری منحصر به فرد "اکوی متعدد" برای اندازهگیری قطعات فوق نازک با حداقل ضخامت اندازهگیری 0.15 میلیمتر (فولاد) استفاده میکند؛
• این محصول میتواند ضخامت را با دقت بالا اندازهگیری کند و حداکثر دقت اندازهگیری میتواند به 0.001 میلیمتر برسد؛ دقت تکرار میتواند به ±0.002 میلیمتر برسد؛
• دارای قابلیت اندازهگیری نفوذ پوشش و اکو به اکو است که برای اندازهگیری مواد با لایه رنگ و پوشش روی سطح استفاده میشود؛
• حالتهای اندازهگیری متعدد: حالتهای mb-e، E-E و me-e برای اندازهگیری قطعات کاری ضخیم معمولی مناسب هستند؛ حالت Thin اندازهگیری قطعات نازک را امکانپذیر میکند
• حالتهای عددی شامل: حالت مقدار ضخامت معمولی، حالت اختلاف / نرخ کاهش و حالت حداکثر مقدار است
• دو حالت بهره: بهره خودکار / بهره دستی
• خاموش شدن دستی و خودکار قابل تنظیم است و دارای عملکرد صرفهجویی در انرژی است
• از انواع پروبها از جمله پروب دو کریستال و پروب تک کریستال پشتیبانی میکند و از پروب فرکانس بالا تا 20 مگاهرتز پشتیبانی میکند
• از ذخیرهسازی انبوه پشتیبانی میکند و میتواند همزمان 100000 مقدار ضخامت، 500 گروه شکل موج A-scan و 500 گروه شکل موج B-scan را ذخیره کند
• نمایشگر رنگی TFT-LCD بزرگ 3.5 اینچی با وضوح بالا (QVGA) 320x240
• دارای روشهای مختلف کالیبراسیون، پشتیبانی از کالیبراسیون یک نقطهای، کالیبراسیون چند نقطهای و حالتهای کالیبراسیون دستی، و میتواند همزمان سرعت صدا و موقعیت صفر پروب را کالیبره کند؛ از تصحیح مسیر V پروب دو کریستال پشتیبانی میکند
• از تبدیل سیستم متریک و امپریال پشتیبانی میکند؛ میتواند بین واحدهای میلیمتر و اینچ جابجا شود
• از نمایشگر انگلیسی پشتیبانی میکند
مواد قابل استفاده
برای اندازهگیری ضخامت فلزات (مانند فولاد، چدن، آلومینیوم، مس و غیره)، پلاستیکها، سرامیکها، شیشه، رزین، فایبرگلاس و سایر رساناهای خوب امواج اولتراسونیک مناسب است.
اصول اساسی
اصل اندازهگیری ضخامت اولتراسونیک شبیه به اندازهگیری امواج نور است. پالس اولتراسونیک ساطع شده توسط پروب به جسم اندازهگیری شده میرسد و در جسم منتشر میشود. هنگامی که به فصل مشترک مواد میرسد، به سمت پروب بازتاب مییابد. ضخامت ماده اندازهگیری شده با اندازهگیری دقیق زمان انتشار اولتراسونیک در ماده تعیین میشود.
پروب اختیاری:
| پروب دو کریستال TS400 |
10 مگاهرتز |
5 میلیمتر |
0.5-50 میلیمتر |
| پروب دو کریستال TS500 |
5 مگاهرتز |
5 میلیمتر |
1.0-65 میلیمتر |
| پروب دو کریستال TS510 |
5 مگاهرتز |
10 میلیمتر |
1.0-500 میلیمتر |
| پروب تک کریستال DTM15 |
15 مگاهرتز |
6 میلیمتر |
0.15-22.5 میلیمتر |
| پروب تک کریستال DTM7.5 |
7.5 مگاهرتز |
6 میلیمتر |
0.5-22.5 میلیمتر |
| پروب تک کریستال DTM10 |
10 مگاهرتز |
6 میلیمتر |
0.3-22.5 میلیمتر |
| پروب تک کریستال DTM5 |
5 مگاهرتز |
6 میلیمتر |
1.0-22.5 میلیمتر |
| پروب تک کریستال BD510 |
10 مگاهرتز |
10 میلیمتر |
1-1000 میلیمتر |
| پروب تک کریستال BD212 |
2 مگاهرتز |
12 میلیمتر |
4-1800 میلیمتر |
| کابل پروب دو کریستال |
|
| کابل پروب تک کریستال |
|
