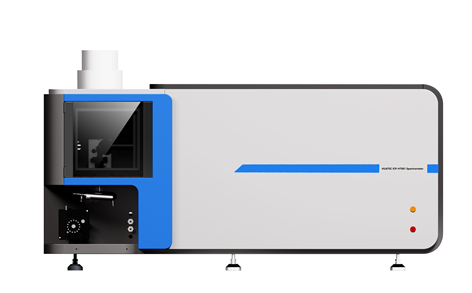

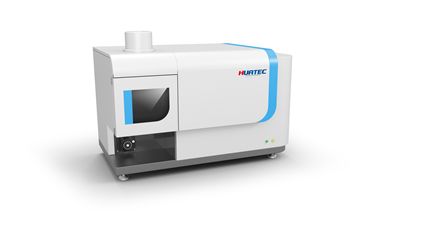

طیف‌سنج ICP تک کاناله ICP-H7001 با سیستم مشاهده پلاسمای عمودی، تحلیلگر طیف‌سنجی ICP-OES با تنظیم خودکار

طيف‌سنج نشری پلاسمای جفت‌شده القایی تک‌کاناله اسکن‌کننده ICP-H7001 با سیستم مشاهده پلاسمای عمودی و تنظیم خودکار، آنالایزر طیف‌سنجی ICP-OES

1. شرح دستگاه و الزامات محیطی

1.1 شرح دستگاه

HUATEC ICP-H7001 یک طیف‌سنج نشری پلاسمای جفت‌شده القایی تک‌کاناله اسکن‌کننده با یک لامپ فوتومولتی‌پلایر با حساسیت بالا به عنوان آشکارساز است. این دستگاه عناصر متعددی را آزمایش می‌کند و می‌تواند تا 70 نوع عنصر را اندازه‌گیری کند. این دستگاه دارای یک مولد فرکانس بالا RF حالت جامد، تنظیم خودکار و نرم‌افزاری با رابط‌های عملیاتی چینی و انگلیسی است؛ یک سیستم آب خنک‌کننده گردشی اختصاصی، کانال گاز آرگون، لوله آب خنک‌کننده و یک سیستم نمونه‌برداری با حساسیت بالا (اتومایزر با راندمان بالا وارداتی با محفظه اتمیزاسیون دو لوله‌ای) را پیکربندی می‌کند.

1.2 الزامات محیطی

1.2.1. دستگاه را مستقیماً کنار پنجره یا در نصب نکنید تا از همرفت، گرد و غبار، گازهای خورنده و لرزش جلوگیری شود.

1.2.2. لطفاً از تداخل الکترومغناطیسی قوی دور بمانید.

1.2.3. دمای محیط: 20-25 درجه سانتی‌گراد.1.2.4. رطوبت کاری: ≤ 70%.1.2.5. دستگاه باید روی یک میز کار پایدار و بدون لرزش قرار گیرد و یک سیستم تهویه بالای دستگاه وجود داشته باشد. نباید نور قوی یا تداخل الکترومغناطیسی قوی در نزدیکی دستگاه وجود داشته باشد و نباید گازهای خورنده قوی در محیط وجود داشته باشد.

2. پارامترهای فنی اصلی

سیستم

رومیزی، سیستم مشاهده پلاسمای عمودی

3.2 نبولایزر: اتومایزر هم‌مرکز با دقت بالا و راندمان بالا 2 میلی‌لیتر در دقیقه

3.3 محفظه اتمیزاسیون: محفظه اتمیزاسیون دو لوله‌ای توسعه‌یافته با فناوری ثبت اختراع

3.4 مصرف کل آرگون: کمتر از 14 لیتر در دقیقه

3.5 پمپ پریستالتیک یک طراحی کاملاً خودکار پنج کاناله 15 غلتکی است و سرعت پمپ پریستالتیک به طور مداوم قابل تنظیم است.

3.6 سیستم تزریق از نوع جداگانه، تأثیر دمای بالا بر اتمیزاسیون در لوله مستطیلی را کاهش می‌دهد و همچنین می‌تواند پیشرفت نمونه را مستقیماً مشاهده کند، که حذف موقعیت‌های غیرعادی را در زمان واقعی تسهیل می‌کند.

اگر دستگاه در هنگام اتمام منبع گاز متوقف شود، نه تنها باعث آسیب قابل توجهی به منبع تغذیه می‌شود، بلکه منجر به سوختن لوله مشعل نیز می‌شود. پایداری منبع گاز با نظارت در زمان واقعی مقدار بازخورد ولتاژ در انتهای ورودی دستگاه تعیین می‌شود. هنگامی که مقدار کاهش می‌یابد، منبع تغذیه بلافاصله خاموش می‌شود و گاز باقی‌مانده در داخل دستگاه می‌تواند به خنک‌سازی ادامه دهد.

3.8 نظارت تصویری شعله: دستگاه مجهز به سیستم حسگر شعله با حساسیت بالا و دوربین نظارت تصویری است که می‌تواند وضعیت شعله محفظه احتراق را در زمان واقعی مشاهده کند و در صورت خاموش شدن موتور، منبع تغذیه RF را به طور خودکار خاموش کند تا از اجزای مهم دستگاه محافظت کند.

4. مولد RF و پلاسما

4.1 نوع: مولد فرکانس بالا RF حالت جامد، خنک‌کننده سریع آب (فناوری ثبت اختراع)، تنظیم خودکار.

4.2 فرکانس: 27.12 مگاهرتز.

4.3 توان: 500 وات تا 1600 وات، قابل تنظیم مداوم، با دقت تنظیم 1 وات، پایداری توان: <0.1%.

4.4 احتراق پلاسما کاملاً خودکار کنترل می‌شود و تمام پارامترهای عملیاتی مانند نرخ جریان گاز حامل نیازی به تنظیم دستی ندارند مگر منبع تغذیه اصلی ICP-OES.

4.5 مشخصات منبع تغذیه: مجهز به حفاظت از توان معکوس برای منبع تغذیه RF (فناوری ثبت اختراع)4.6 تعویض ابزار: سیستم تزریق را با استفاده از ابزار لوله مستطیلی ثبت اختراع و سکوی نصب لوله مستطیلی به سرعت تعویض کنید.

5. سیستم نوری

5.1 پایداری نوری: طراحی شده بر روی همان سکوی سیستم تزریق، کل سیستم نوری دارای اقدامات لرزه‌نگاری است و لرزش‌های عمومی زمین بر عملکرد تحلیلی آن تأثیر نمی‌گذارد.

5.2 نوع سیستم: نوع چنیتینا (نوع C-T)، با فاصله کانونی 1000 میلی‌متر.

5.3 سیستم نوری باید در دمای ثابت نگه داشته شود، با پایداری دما ± 0.1 درجه سانتی‌گراد.

حداقل فاصله گام موتور اسکن 0.0004 نانومتر است.

6. نرم‌افزار کنترل:

6.1 نرم‌افزار کاربری آسان و بصری است، با توابع تجزیه و تحلیل کیفی، نیمه‌کمی و کمی، و همچنین توابع بهینه‌سازی تشخیص دستگاه. نرم‌افزار در هر دو نسخه چینی و انگلیسی موجود است و می‌تواند بر اساس نیاز تغییر کند. فرمت خروجی گزارش PDF، Excel، فایل الکترونیکی یا چاپ مستقیم است و می‌تواند یک قالب انگلیسی باشد. نرم‌افزار کنترل می‌تواند تحت نسخه انگلیسی ویندوز اجرا شود.

6.2 با بهینه‌سازی الگوریتم‌های نرم‌افزاری، می‌توان به روش‌های کسر ماتریس در زمان واقعی دست یافت، که امکان بزرگ‌نمایی و کوچک‌نمایی در زمان واقعی مختصات دو بعدی برای طیف‌های با تداخل را فراهم می‌کند و پردازش طیف را تسهیل می‌کند. محاسبه خودکار نتایج با یک کلیک، دردسر پردازش ثانویه داده‌ها را برای مشتریان از بین می‌برد.

6.3 تابع حسابرسی و ردیابی پیکربندی نرم‌افزار را می‌توان برای تنظیمات چند کاربر و چند مجوز تنظیم کرد. کاربران می‌توانند آن را بر اساس نیازهای خود فعال کنند و در عین حال، داده‌های اندازه‌گیری شده را می‌توان برای پشتیبان‌گیری در سرور ذخیره کرد.

6.4 تصحیح طول موج در زمان واقعی برای هر اندازه‌گیری خط طیفی به طور خودکار انجام می‌شود تا موقعیت دقیق پیک تضمین شود.

نرم‌افزار 6.5 دارای تابع ردیابی است و می‌تواند نتایج محاسبه نمونه فعلی را در زمان واقعی در طول ردیابی نمایش دهد.

6.6 تابع حفاظت ایمنی کاملاً خودکار، ارتباط و کنترل دستگاه با استفاده از کارت‌های کنترل، موقعیت مشاهده توسط نرم‌افزار کنترل و بهینه‌سازی می‌شود، با تابع کنترل سرعت پمپ پریستالتیک.

6.7 نرم‌افزار تشخیص دستگاه و ارتباط شبکه، توابع پردازش مجدد داده‌ها.

6.8 نرم‌افزار دارای تابع مدیریت بایگانی داده است، از پشتیبان‌گیری، بازیابی، حذف داده‌ها پشتیبانی می‌کند و از خروجی داده‌ها در قالب متن پشتیبانی می‌کند.
