سیستم تصویربرداری دیجیتال HDR-01 شامل کامپیوتر از راه دور، DR Imaging Board Trolley، Trolley ماشین رادیوگرافی خارجی، Crawler داخلی و سایر سیستم ها است

سیستم تصویربرداری دیجیتال HDR-01 شامل رایانه از راه دور، چرخ دستی برد تصویربرداری DR، چرخ دستی دستگاه رادیوگرافی خارجی، خزنده خط لوله تیراندازی داخلی و سایر سیستم ها است.

این سیستم می تواند به صورت بصری نتایج بازرسی جوش های خط لوله را در رایانه در زمان واقعی ارائه دهد و برای اپراتورها در قضاوت در مورد نتایج بازرسی در محل مفید است. در عین حال، نتایج آزمایش در محل را می توان از راه دور بازیابی کرد، برای ضبط ذخیره کرد، یا نتایج را می توان مستقیماً توسط کارشناسان تأیید کرد. این سیستم می تواند مستقیماً موقعیت و اطلاعات مکان سایت، زمان، شماره پورت جوشکاری محل کار و برخی اطلاعات مرتبط را بدون تغییر روی تصویر چاپ کند و از مظنون به تقلب کاملاً جلوگیری کند.

این سیستم از بخش های زیر تشکیل شده است: رایانه از راه دور، چرخ دستی برد تصویربرداری DR، چرخ دستی دستگاه رادیوگرافی خارجی، خزنده خط لوله تیراندازی داخلی و سایر سیستم ها. از طریق شبکه محلی بی سیم، کنترل و دریافت (انتقال) نقشه را می توان در یک زمان تکمیل کرد. کارکنان می توانند کامپیوتر را از راه دور کنترل کنند تا بازرسی جوش خط لوله را کامل کنند و تصویر اصلی را برای بازیابی و فیلم تخت ذخیره کنند. تصویر سیستم واضح است و ارزیابی دو سیمه کاملاً مطابق با الزامات استانداردهای ملی است و فراتر از آن است.

 ترکیب تجهیزات

این سیستم از دو بخش تشکیل شده است: تجهیزات تیراندازی درون لوله و تجهیزات تیراندازی خارجی.

ترکیب تجهیزات تیراندازی داخلی:

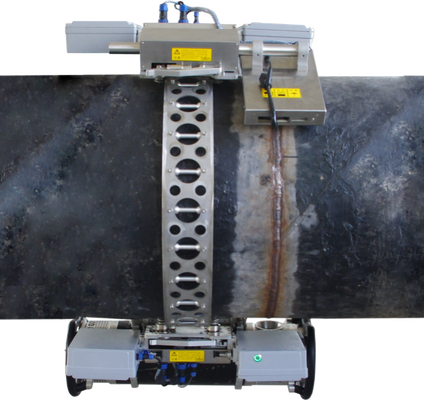

خزنده خط لوله اشعه ایکس با فرکانس بالا، خزنده دیوار بیرونی خط لوله (حامل آشکارساز صفحه تخت، روتر مرکزی، PLC کامپیوتر پایین)، آشکارساز صفحه تخت DR، ایستگاه کاری رایانه شخصی (نرم افزار دریافت و پردازش تصویر دیجیتال).

ترکیب تجهیزات تیراندازی در فضای باز:

ماشین نوردی دیوار بیرونی خط لوله (حامل آشکارساز صفحه تخت، روتر مرکزی، PLC کامپیوتر پایینی IP10)، آشکارساز صفحه تخت DR، ماشین بالاروی دیوار بیرونی خط لوله (ژنراتور اشعه ایکس با فرکانس بالا جهت دار، روتر کمکی، PLC کامپیوتر پایین تر IP11)، آداپتور کنترل فرکانس بالا قابل حمل، کابل داده، سیم برق پردازش دیجیتال و کار با کامپیوتر (نرم افزار دریافت و پردازش تصویر دیجیتال).

لیست پیکربندی تجهیزات:
