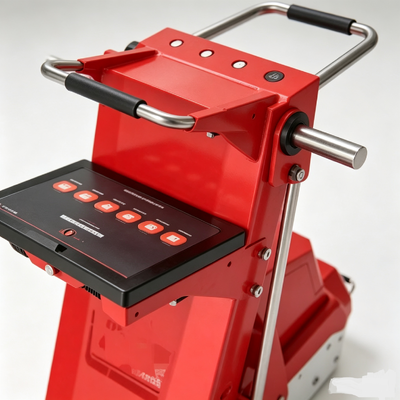

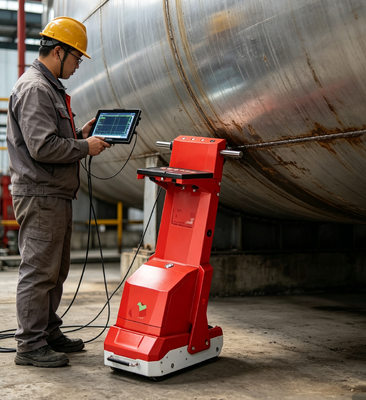

HMFL-M900 دستگاه تشخیص نشت جریان مغناطیسی صنعتی 96 کانال 5mm دقت موقعیت مکانی مخزن مخزن مخزن پایین صفحه بازرسی

2.1 شاخص‌های عملکرد میزبان سیستم:

2.1.1 نمایشگر میزبان: صفحه نمایش لمسی خازنی صنعتی 12.1 اینچی یکپارچه، پردازنده Intel Core I7، حافظه 8 گیگابایت DDR3، درایو حالت جامد 128 گیگابایتی، طراحی بسته‌بندی پوسته آلیاژ منیزیم-آلومینیوم فوق‌العاده نازک، سیستم خنک‌کننده بدون فن، بدون قطعات متحرک در ذخیره‌سازی، تبادل داده و انتقال سیگنال با استفاده از رابط USB؛

2.1.2 دارای عملکرد نمایش لحظه‌ای سطح باتری؛

2.1.3 قابلیت ذخیره و پخش مجدد داده‌ها؛

2.1.4 زمان کارکرد باتری: یک باتری 12 ولت 33 آمپرساعت می‌تواند عملیات مداوم را به مدت 10 ساعت تضمین کند.

2.2. شاخص‌های عملکرد واحد آشکارساز تحریک:

2.2.1 اصل کار: تست غیرمخرب نشتی شار مغناطیسی یکپارچه، جمع‌آوری و پردازش سیگنال نشتی شار مغناطیسی، و تحلیل هوشمند داده‌ها؛

2.2.2 روش مغناطیس‌سازی: مغناطیس‌سازی با آهنربای دائمی نئودیمیم-آهن-بور؛

دستگاه دارای 96 کانال ورودی سیگنال است.

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.2.4 عرض اسکن 300 میلی‌متر؛

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.2.5 ضخامت تست: 6-20 میلی‌متر,

2.2.6 قابلیت نفوذ در مواد غیرفرومغناطیسی 6 میلی‌متری؛

2.2.7 واحد کانال آشکارساز تحریک از فناوری تونل مقاومت مغناطیسی (TMR) برای تشخیص سیگنال‌های نشتی مغناطیسی استفاده می‌کند. در مقایسه با سنسورهای هال، سنسورهای مغناطیسی TMR حساسیت 5-6 برابر بیشتر، پایداری حرارتی عالی و نسبت سیگنال به نویز بالا دارند؛

2.2.8 فاصله بین آرایه‌های سنسور مغناطیسی 10 میلی‌متر است و انکودر جابجایی داده‌ها را در هر 1.5 میلی‌متر حرکت جمع‌آوری می‌کند؛

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.2.9 حساسیت تشخیص: کاهش ضخامت دیواره 20% (ضخامت: 6-16 میلی‌متر)

کاهش ضخامت دیواره 40% (ضخامت 16.5-20 میلی‌متر)؛

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.2.10 قابلیت مکان‌یابی سریع عیوب منفرد را دارد، با دقت موقعیت‌یابی ≤ 5 میلی‌متر؛

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.2.11 قابلیت تشخیص خوردگی در سطوح بالا و پایین را دارد و می‌تواند توزیع محل و اندازه خوردگی در سطوح بالا و پایین صفحه کف مخزن را تعیین کند.

2.3 شاخص‌های عملکرد واحد درایو

2.3.1 حالت درایو: موتور براشلس DC 200 وات برای رانندگی، یا قابلیت تعویض آزادانه به درایو دستی؛

2.3.2 سیستم درایو موتور دارای عملکرد تنظیم سرعت است که می‌تواند سرعت را بر اساس نیاز هر اپراتور تنظیم کند و شدت کار اپراتورها را کاهش دهد؛

2.3.3 سرعت تشخیص: سرعت قابل تنظیم از 0 تا 0.6 متر بر ثانیه.

2.4 شاخص‌های عملکرد نرم‌افزار سیستم (نرم‌افزار جمع‌آوری داده، نرم‌افزار تحلیل داده، و نرم‌افزار پردازش گرافیکی):

2.4.1 سیستم نرم‌افزار به زبان چینی خالص نمایش داده می‌شود و می‌تواند به سرعت و به طور جامع کل صفحه کف مخزن را تشخیص دهد، خوردگی را قضاوت کند و درجه خوردگی را تعیین کند. می‌تواند جمع‌آوری، نمایش، تحلیل، ذخیره و پخش داده‌های لحظه‌ای را انجام دهد، و همچنین ویرایش داده‌ها. می‌تواند به طور خودکار نقشه‌های کف مخزن، نمای کل مخزن، نمای تک صفحه، اضافه کردن حلقه‌های صفحه را ترسیم کند، و می‌تواند با استفاده از مقادیر آستانه عیب و حالت‌های تشخیص پیوسته به صورت لحظه‌ای نمایش و تحلیل کند؛

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛ 2.4.2 نرم‌افزار پردازش داده مستقل PC، قادر به مدیریت عملیات اشتباه در طول وظایف تشخیص، پردازش کارآمد داده‌های تشخیص، و سازگار با انواع مدل‌های کامپیوترهای رومیزی اداری و لپ‌تاپ‌ها؛

2.4.3 اجرای نرم‌افزار جمع‌آوری داده و نرم‌افزار تحلیل بر روی پلتفرم PC تحت پلتفرم ویندوز. نرم‌افزار گزارش‌دهی سیستم می‌تواند نتایج تشخیص کل صفحه کف مخزن را به صورت گرافیکی نمایش دهد، ناحیه خوردگی را مکان‌یابی کند، و از رنگ‌های مختلف برای تمایز شدت خوردگی استفاده کند؛

2.4.4 مجهز به کامپیوترهای صنعتی حساس به لمس، محکم و بادوام برای کار آسان در محیط‌های سخت مخازن ذخیره. نرم‌افزار جمع‌آوری داده سیستم که قادر به جمع‌آوری، ذخیره، نمایش و تحلیل داده‌های لحظه‌ای است، نه تنها می‌تواند تمام سیگنال‌های میدان نشتی مغناطیسی را دریافت کند، بلکه می‌تواند محل دقیق عیوب و شدت خوردگی را به صورت لحظه‌ای نمایش دهد؛

★

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛★

2.4.6 تنظیمات چند زبانه برای نرم‌افزار عملیاتی، اختیاری (ساده شده، سنتی، انگلیسی).

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛★

2.5.1 دسته ابزار دارای قابلیت تاشو است که می‌تواند هنگام تشخیص مخازن با سقف شناور، از میله پشتیبانی سقف شناور جلوگیری کند و نقاط کور تشخیص را کاهش دهد؛★

2.5.2 عملکرد جدید نورپردازی فوکوس جهت‌دار LED جلو و عقب، که می‌تواند جهت جلو و عقب را تشخیص دهد و صفحه کف را در صورت ناکافی بودن نور تشخیص در داخل مخزن به وضوح قابل مشاهده کند؛

2.5.3 دستگاه دارای فناوری حذف جرقه الکتریکی است که می‌تواند از حوادث ناشی از جرقه الکتریکی هنگام تعویض باتری جلوگیری کند؛

2.5.4 استفاده از روش پشتیبانی منحصر به فرد میله هیدرولیک می‌تواند شدت کار را در طول عملیات بازرسی در داخل مخزن ذخیره به میزان قابل توجهی کاهش دهد.

2.5.5 استفاده از آخرین نسل سیستم کنترل مدار سخت‌افزاری، مدولار کردن و ایزوله کردن هر بخش مدار، بهبود پایداری محصول، و کاهش خطر عملیات اشتباه دستی در حین کار با دستگاه.

2.6 سایر شاخص‌های عملکرد:

2.6.1 وزن دستگاه: بیش از 65 کیلوگرم نباشد؛
