HCDX-IISC جریان تنظیم شده اثر Demagnetization قابل حمل چند وظیفۀ قطرات مغناطیسی نقص کش

HCDX-IISC جریان تنظیم شده اثر Demagnetization قابل حمل چند وظیفۀ قطرات مغناطیسی نقص کش

مقدمه:

HCDX-IISC مخلوط آشکارساز نقص پودر مغناطیسی استفاده می کند سیلیکون کنترل سوئیچ بدون تماس، با سر و صدا کم، نیروی مغناطیسی قوی، عمر طولانی و عملیات ساده،مناسب برای استفاده در زمینه و آزمایشگاهابزار پیکربندی ترکیبی را اتخاذ می کند و کاربران می توانند به طور آزادانه بر اساس نیازهای خود را انتخاب کنند. نوع A، D، E، O می تواند بر اساس نیازهای کاربر تنظیم شود.

سری HCDX-IISC دارای عملکرد ازآغربازی و تنظیم کنونی است.

یک MCU 8 بیتی به عنوان کنترل کننده توسط این آشکارساز نقص ذرات مغناطیسی (با مدار کنترل شده فاز) پذیرفته می شود.و تنظیم مداوم جریان مغناطیسی می تواند از طریق جمع آوری دقیق سیگنال عبور ولتاژ صفر AC و سیگنال تنظیم جریان تحقق یابدعلاوه بر این، آن را با عملکرد demagnetization مجهز است؛ عملکرد demagnetization می تواند پس از انتخاب حالت demagnetization و فشار دادن دکمه ی ماشه روشن شود.برنامه ی MCU می تونه از ارتقا های رایگان عمرانه لذت ببره، و نوع A، D، E، O می تواند بر اساس نیازهای کاربر پیکربندی شود.

کاربرد:

به طور عمده برای تشخیص ترک های سطحی و نزدیک به سطحی قطعات فرامغناطیسی مورد استفاده قرار می گیرد.

ظرف فشار دیگ، ساختار فولادی، جعل، ریخته، قطعات جوش، قطعات ماشین آلات و غیره

مقدمه ی استاندارد سُند ها برای مدل HCDX-IISC:

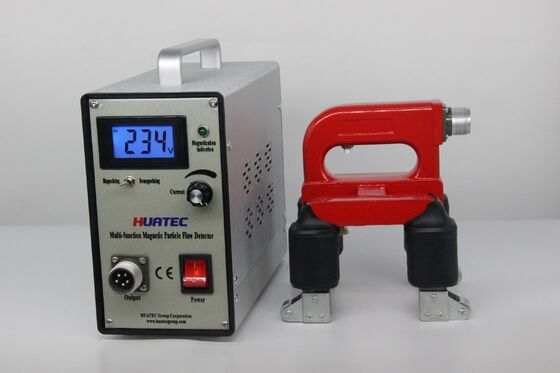

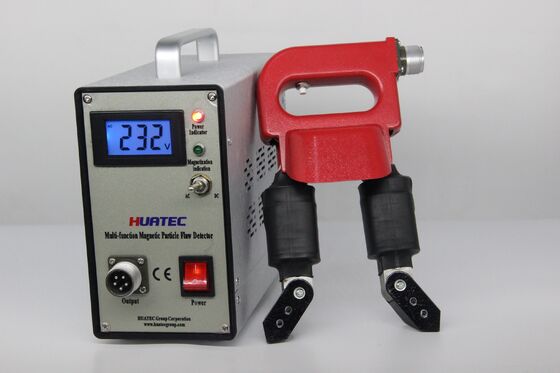

کاوشگر نوع D (کاوشگر یوگ الکترومغناطیسی): مجهز به مفاصل متحرک، می تواند سطح قطعه را مغناطیس کند و تشخیص دهد.

نوع A: مناسب برای تمام انواع جوش فیله، قطعه کار بزرگ در گوشه های داخلی و خارجی بازرسی مغناطیسی محلی، مجهز به چراغ های کاری.

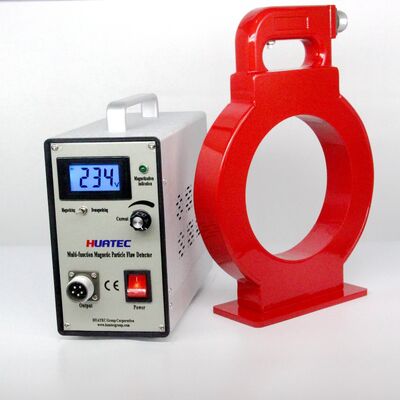

نوع O: برای تشخیص ترک های محوری قطعه کار مناسب است و به ترک های ناشی از خستگی قطعه کار بسیار حساس است.می تواند قطعه کار را با روش دور از خود از آهن مغناطیس کند..

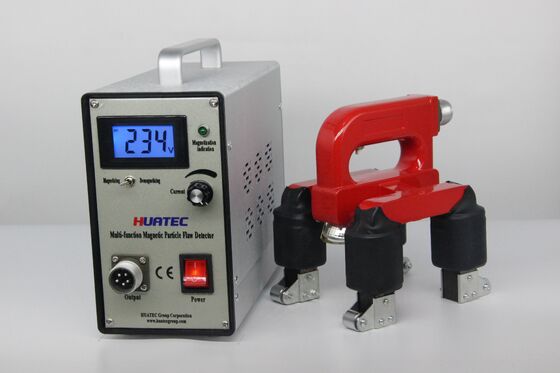

کاوشگر نوع E (کاوشگر میدان مغناطیسی چرخش): انجام یک تشخیص نقص همه جانبه برای همه انواع جوش های مستقیم، جوش های محوطه ای، جوش های پشت و سطح صاف و منحنی با اشکال هندسی بزرگ.کاوشگر مجهز به رول است، که کار را تسهیل می کند و سرعت را افزایش می دهد.

پارامترهای فنی:

منبع برق: AC 220V ± 10% 50HZ 5A

خروجی: AC 38V 10A

کاوشگرهای نوع A.D.E.O اختیاری هستند و در دسترس هستند

سرعت بازرسی:≥6 متر/دقیقه

افزایش دمای سُند:≤60°C

ضربان کار: توصیه می شود برای کار برای یک دوره طولانی از کار مداوم: زمان مغناطیس≤3 ثانیه، زمان فاصله≥پنج ثانیه

وزن: حدود 6.5 کیلوگرم (واحد اصلی)

اندازه کنترل کننده: 95x45x75mm (L*W*H)

اندازه کیف حمل: 170x140x70mm (L*W*H)

 تمام پارامترهای اختیاری سنجها:

تحویل استاندارد:

میزبان HCDX-IISC 1

کاوشگر یوگ نوع D 1

کاوشگر نوع A     1

کاوشگر نوع E     1

کاوشگر نوع O     1

خط برق    1

خط سنجه   1

نمونه استاندارد 1

راهنمای کار  1

گواهینامه        1

لوازم جانبی اختیاری:

کاوشگر نوع A

O سُند

بررسي E

D سُند

وزن مرده

نمونه آزمایش

نور UV
