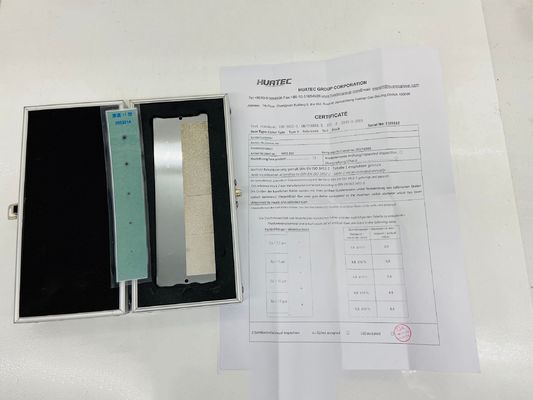

بلوک آزمایشی مرجع NDT PT نوع II با پچ‌های زبری 2.5-15 میکرومتر برای کالیبراسیون سیستم مایع نافذ

بلوک آزمون مرجع نوع II NDT PT با پچ‌های زبری 2.5-15 میکرومتر برای کالیبراسیون سیستم نفوذ کننده

استاندارد ISO 3452-3: 2013 دو نوع بلوک مرجع را توصیف می‌کند - بلوک‌های مرجع نوع 2 برای ارزیابی معمول عملکرد سیستم DPI هستند.

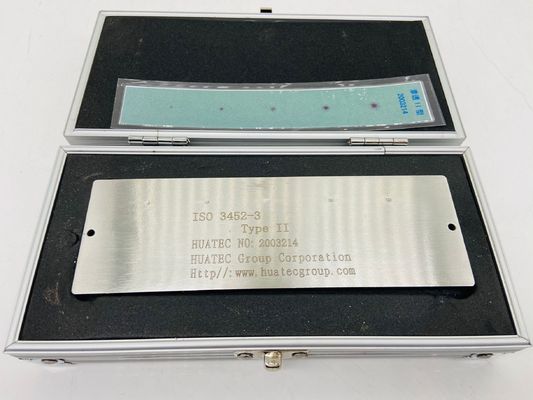

بلوک مرجع نوع 2 از فولاد ضد زنگ ساخته شده است که با لایه‌ای از نیکل و سپس آلیاژ کروم سخت آبکاری شده است.

پنج نقص ستاره‌ای شکل با قطرهای 3.0 تا 5.5 میلی‌متر در این لایه به طور مصنوعی ایجاد شده‌اند و پنج نقص به طور یکنواخت بر اساس اندازه‌هایشان قرار گرفته‌اند. برای ارزیابی قابلیت شستشو*، بلوک مرجع نوع 2 شامل چهار پچ مجاور با زبری‌های R = 2.5 میکرومتر، 5 میکرومتر، 10 میکرومتر و 15 میکرومتر است. کوچکترین نقص در کنار ناحیه‌ای که کمترین زبری را نشان می‌دهد قرار دارد.

توجه: قطر پنج ناحیه ترک در میلی‌متر، تلرانس ±10%

قطعه آزمون پنج نقطه‌ای فولاد ضد زنگ با روکش کروم، یک قطعه آزمون نوع II در سری تشخیص نقص نفوذ کننده است. این قطعه طبق استانداردهای GB/T18851-2008 و EN ISO3452-3:2013 تولید شده است. در دسامبر 2002 ارزیابی صنعت ملی را گذرانده است. بلوک آزمون الزامات استانداردهای GB/T18851-2008، EN ISO3452 و ASME را برآورده می‌کند. مقدار اندازه‌گیری شده واقعی نقص مصنوعی بر اساس گواهی ISO 10474 یا EN 10204 نوع 3.1 است.

برای اندازه‌گیری قطرها از نفوذ کننده فلورسنت سطح 2، آب و توسعه دهنده خشک؛ نفوذ کننده کنتراست رنگ سطح 2 استفاده شد. (با شرایط واقعی، درجه مواد استفاده شده به‌روزرسانی شود)
