استاندارد ISO 3452-3 نوع II PT بلوک آزمون مرجع

استاندارد ISO 3452-3 نوع II PT بلوک آزمون مرجع

ISO 3452-3: 2013 دو نوع بلوک مرجع را توصیف می کند - بلوک های مرجع نوع 2 برای ارزیابی معمول عملکرد سیستم DPI هستند.

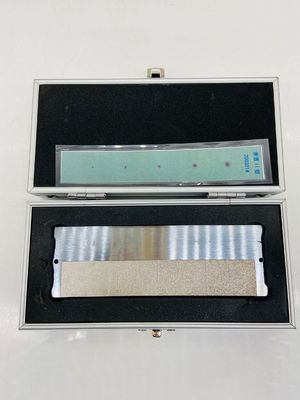

بلوک مرجع نوع 2 از فولاد ضد زنگ ساخته شده است که با یک لایه از نیکل و سپس یک آلیاژ کرومیوم سخت پوشانده شده است.

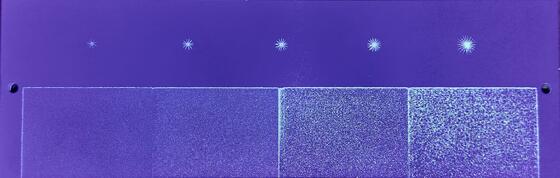

سپس پنج نقص ستاره ای با قطر 3.0 تا 5.5 میلی متر به صورت مصنوعی در این لایه تولید شده است و پنج نقص به طور یکنواخت با توجه به اندازه آنها قرار گرفته است.برای ارزیابی قابلیت شستشو، بلوک مرجع نوع 2 شامل چهار تکه مجاور با خشکی R = 2 است..5μm، 5μm، 10μm و 15μm با کوچکترین نقص در کنار منطقه ای که کمترین خشکی را نشان می دهد قرار دارد.

توجه: قطر پنج منطقه ترک در میلی متر، تحمل ±10٪

قطعه آزمایشی کرومیزه شده از فولاد ضد زنگ پنج نقطه ای، قطعه آزمایشی از نوع II در سری تشخیص نقص نفوذ است.این محصول مطابق با استانداردهای GB/T18851-2008 و EN ISO3452-3 تولید می شود:2013. در ماه دسامبر 2002 ، ارزیابی ملی صنعت را پشت سر گذاشت. بلوک آزمایش با الزامات GB / T18851-2008 ، EN ISO3452 و استانداردهای ASME مطابقت دارد.مقدار اندازه گیری واقعی نقص مصنوعی بر اساس استاندارد ISO 10474 یا EN 10204 نوع 3 است..1 گواهینامه

برای اندازه گیری قطر، یک نفوذ کننده فلورسنت سطح 2، آب و توسعه دهنده خشک استفاده شد؛ نفوذ کننده کنتراست رنگی سطح 2 استفاده شد.
