HCDX-IISC تجهیزات آزمایش ذرات مغناطیسی AC220V فلز مغناطیسی دستگاه تشخیص ترک سطح قطعات برای جوش ها کاسینگ ها جعل

دستگاه تست ذرات مغناطیسی HCDX-IISC AC220V آشکارساز ترک سطح قطعات فرومغناطیسی برای جوش‌ها، ریخته‌گری‌ها و آهنگری‌ها

مقدمه:

عیب‌یاب پودر مغناطیسی کامپوزیت HCDX-IISC از سوئیچ بدون تماس کنترل‌شده با سیلیکون، با نویز کم، نیروی مغناطیسی قوی، عمر طولانی و عملکرد ساده، مناسب برای استفاده در میدان و آزمایشگاه استفاده می‌کند. این دستگاه از پیکربندی ترکیبی استفاده می‌کند و کاربران می‌توانند پروب را آزادانه طبق نیاز خود انتخاب کنند. پروب‌های نوع A، D، E، O را می‌توان طبق الزامات کاربر پیکربندی کرد.

سری HCDX-IISC دارای عملکرد مغناطیس‌زدایی است و جریان قابل تنظیم است.

یک میکروکنترلر ۸ بیتی به عنوان کنترل‌کننده توسط این عیب‌یاب ذرات مغناطیسی (با مدار کنترل فاز) استفاده می‌شود و تنظیم پیوسته جریان مغناطیس‌سازی را می‌توان از طریق جمع‌آوری دقیق سیگنال عبور از صفر ولتاژ AC و سیگنال تنظیم جریان تحقق بخشید. علاوه بر این، مجهز به عملکرد مغناطیس‌زدایی است؛ عملکرد مغناطیس‌زدایی را می‌توان پس از انتخاب حالت مغناطیس‌زدایی و فشار دادن دکمه ماشه فعال کرد. علاوه بر این، برنامه میکروکنترلر می‌تواند از ارتقاء رایگان مادام‌العمر بهره‌مند شود و پروب‌های نوع A، D، E، O را می‌توان طبق الزامات کاربر پیکربندی کرد.

تمام پارامترهای پروب اختیاری:

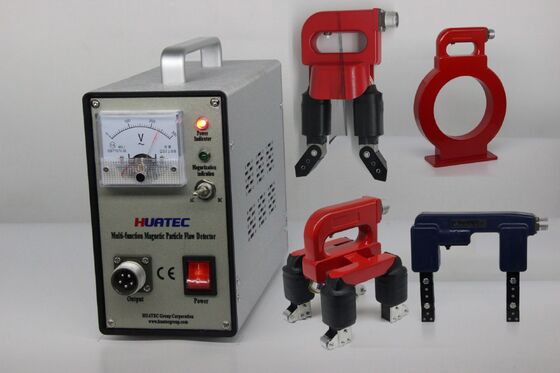

معرفی پروب‌های استاندارد برای مدل HCDX-IISC:

پروب نوع D (پروب یوغ الکترومغناطیسی): مجهز به مفاصل متحرک، می‌تواند قطعات کار سطحی را مغناطیس کرده و بازرسی کند.

پروب نوع A (پروب نعل اسبی): مناسب برای انواع جوش‌های گوشه، گوشه‌های داخلی و خارجی قطعات بزرگ برای بازرسی مغناطیس‌گذاری موضعی، مجهز به چراغ کار.

پروب نوع O (کویل حلقه‌ای): مناسب برای تشخیص ترک‌های محیطی قطعه کار، و به ترک‌های ناشی از خستگی قطعه کار بسیار حساس است. علاوه بر این، می‌تواند قطعه کار را با روش دور مغناطیس‌زدایی کند.

پروب نوع E (پروب میدان مغناطیسی دوار): انجام عیب‌یابی جامع برای انواع جوش‌های مستقیم، جوش‌های محیطی، جوش‌های لب به لب و سطوح صاف و منحنی با اشکال هندسی بزرگ. این پروب مجهز به غلتک است که کار را تسهیل کرده و سرعت را افزایش می‌دهد. پروب مجهز به چراغ کار برای مشاهده آسان است.

پارامترهای فنی:

منبع تغذیه: AC 220V ± 10% 50HZ 5A

خروجی: AC 38V 10A

پروب‌های نوع A.D.E.O اختیاری و موجود هستند

سرعت بازرسی: ≥6 متر در دقیقه

افزایش دمای پروب: ≤60

درجه سانتیگراد

چرخه کاری: توصیه می‌شود برای عملیات مداوم طولانی مدت کار کنید: زمان مغناطیس‌گذاری ≤3 ثانیه، زمان شکاف ≥5 ثانیه

وزن: حدود ۶.۵ کیلوگرم (واحد اصلی)اندازه کنترلر: ۹۵x۴۵x۷۵ میلی‌متر (طول*عرض*ارتفاع)

اندازه کیف حمل: ۱۷۰x۱۴۰x۷۰ میلی‌متر (طول*عرض*ارتفاع)

تحویل استاندارد:

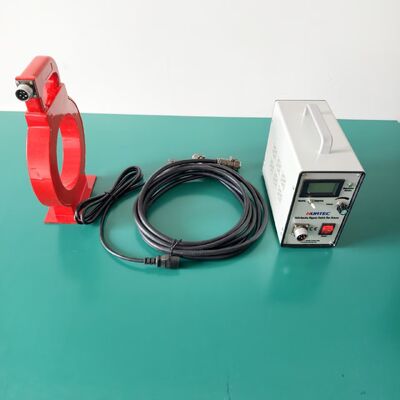

میزبان HCDX-IISC

۱

پروب یوغ نوع D ۱

پروب نوع A پروب O

۱

پروب D    پروب O

پروب نوع O    پروب O

سیم برق    پروب O

سیم پروب    پروب O

نمونه استاندارد ۱دفترچه راهنمای عملیاتپروب O

گواهی

          پروب O

لوازم جانبی اختیاری:پروب نوع Aپروب O

پروب E

پروب D

وزن مرده

نمونه تست

نور UV
