1  مقدمه عمومی

اگر لوله حفاری قبل از استفاده آزمایش نشود، نمی توان میزان آسیب را درک کرد و نمی توان کیفیت را تضمین کرد. این ممکن است باعث سوراخ شدن، شکستگی و حوادث دیگر در طول فرآیند حفاری شود,که خسارت های اقتصادی زیادی را برای تولید حفاری به همراه خواهد داشت. تکنولوژی آزمایش غیر مخرب لوله حفاری یک روش عملی و موثر برای تشخیص نقص لوله حفاری است.آن را می تواند تشخیص و کنترل نقص های خوردگی لوله حفاری در زمان مناسبتقویت آزمایش غیر مخرب لوله های حفاری که در میدان های نفتی در کشور من استفاده می شوند which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

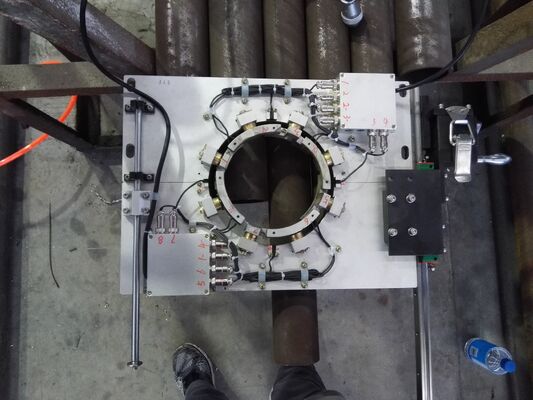

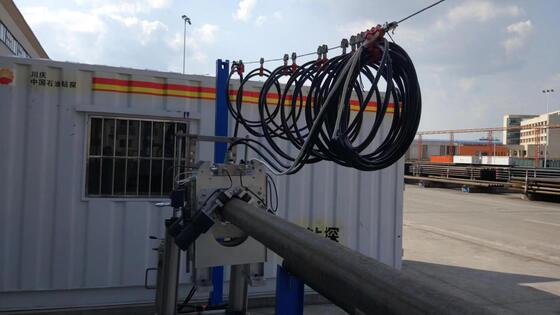

 یک سیستم تشخیص منطقه میکرو کور سیم حفاری زمینی قابل حمل برای تشخیص منطقه میکرو کور سیم حفاری با مشخصات مختلف، برای نظارت بر کیفیت و ایمنی سیم حفاری استفاده می شود.اين سيستم از يه ابزار تحقيقات تشکیل شده است، یک دستگاه محرک سنج، یک کارتن بلند کردن لوله حفاری، یک جعبه منبع برق، یک کامپیوتر و یک کارت ضبط.بعد از آن که لوله حفاری وارد منطقه بازرسی شود، کالسکه بلندکن پیاده ابزار سنجش را بر روی بدن لوله حفاری می گذارد، لوله حفاری را بالا می برد، and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportبعد از اینکه تشخیص نقص به اتمام رسید، کالسکه پایین می آید، لوله حفاری پایین می آید، و کالسکه به عقب حرکت می کند تا به پروب اجازه دهد تا از لوله حفاری دور شود.ویژگی های آن ساختار فشرده است، اندازه کوچک، وزن سبک، آسان برای حرکت و مونتاژ، فضای کوچک برای تشخیص، می تواند در داخل و خارج از کارخانه استفاده شود، فرآیند تشخیص ساده و استاندارد، سرعت تشخیص سریع،و منطقه نابینا کوچک تشخیصاین دستگاه نه تنها سرعت و کارایی تجهیزات تست ثابت مقیاس بزرگ را دارد، بلکه قابلیت تحرک و انعطاف پذیری تجهیزات تست مقیاس کوچک مانند سونوگرافی را نیز دارد.آن را حل می کند مشکلات بزرگ تشخیص مناطق نابینا از تجهیزات تشخیص لوله حفاری فعلیحجم تجهیزات بزرگ، قیمت بالا، نگهداری دشوار، جابجایی و جمع آوری دشوار، فضای بزرگ در هنگام استفاده و نیاز به کارگاه های ویژه، مناطق بزرگ نابینا،و شدت کار سنگینمشکل انتظار برای پر کردن شکاف در کشور

2.ترکیب سیستم

سیستم تشخیص نقص عمدتا از سه قسمت تشکیل شده است: یک سنجه تشخیص تلفن همراه، یک کنسول تلفن همراه و یک سیستم پردازش سیگنال کامپیوتر

3اصل تشخیص سیستم

روش تشخیص نشت جریان مغناطیسی در حال حاضر به عنوان معتبرترین روش تشخیص برای مواد فلز مغناطیسی لوله ای شناخته شده است. ویژگی های اصلی آن سرعت تشخیص سریع است.اثر تشخیص خوب، عملکرد ساده، مقاومت قوی در برابر تداخل و توانایی آلودگی، و در تشخیص نقص اجزای رسانا مغناطیسی مختلف به دست آمده است.

این سیستم از اصل تشخیص نشت جریان مغناطیسی (MFL) برای تشخیص نقص ها (شکاف ها، سوراخ ها، سایش و غیره) در لوله های حفاری استفاده می کند.اصل اساسی تشخیص روش Mfl بر اساس نفوذ پذیری بالا مواد آهن مغناطیسی استاصول تشخیص در شکل (1) نشان داده شده است. نفوذ لوله حفاری در نقص ناشی از خوردگی یا نیروی خارجی بسیار کمتر از لوله حفاری است.تحت اثر یک میدان مغناطیسی خارجی مغناطیس می شود. هنگامی که هیچ نقص در لوله حفاری وجود دارد، اکثر جریان مغناطیسی (به عنوان خطوط میدان مغناطیسی تجریدی) از طریق لوله حفاری عبور می کند، در این زمان،جریان مغناطیسی (به صورت خطوط میدان مغناطیسی تجریدی) به طور مساوی توزیع می شودهنگامی که نقص در لوله حفاری وجود دارد، جریان مغناطیسی (خط های میدان مغناطیسی) خم می شود و بخشی از جریان مغناطیسی (میدان مغناطیسی) از سطح لوله حفاری خارج می شود.از اجزای حساس مغناطیسی برای تشخیص استفاده می شودتحریف این میدان های مغناطیسی می تواند اطلاعات مربوط به نقص در قطعات مغناطیسی هدایت کننده مانند میله های لوله را به دست آورد.
