1  مقدمه عمومی

در صورت عدم تست لوله مته قبل از استفاده، درجه آسیب قابل درک نیست و کیفیت قابل تضمین نیست. این امر ممکن است در طول فرآیند حفاری باعث سوراخ شدن، شکستگی و سایر حوادث شود که زیان اقتصادی عظیمی را برای تولید حفاری به همراه خواهد داشت. فناوری تست غیرمخرب لوله مته روشی عملی و مؤثر برای تشخیص عیوب لوله مته است. این روش می‌تواند عیوب خوردگی لوله مته را به موقع تشخیص داده و کنترل کند. تقویت تست غیرمخرب لوله‌های مته زیرزمینی مورد استفاده در میادین نفتی کشورمان، می‌تواند قابلیت اطمینان استفاده از لوله‌های مته زیرزمینی را بهبود بخشد و هزینه‌های مهندسی حفاری را کاهش دهد و راهی مهم برای بهبود بهره‌وری اقتصادی و ارتقای توسعه استراتژی نفتی کشورمان است.

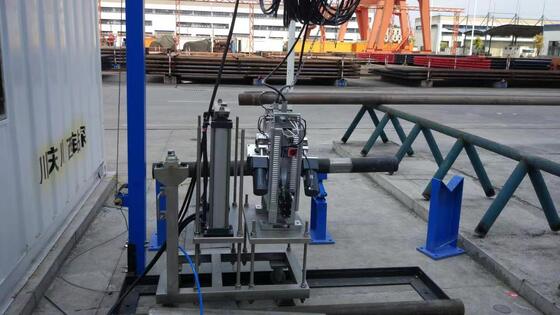

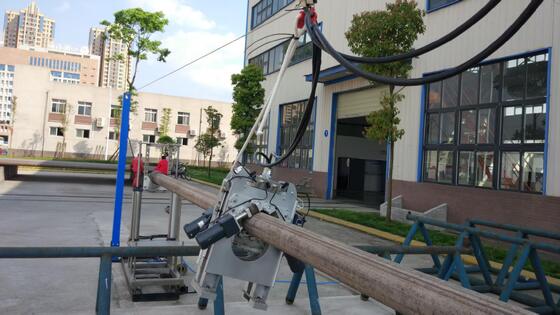

 یک سیستم تشخیص میکرو-نابینای لوله مته سیار میدانی برای تشخیص میکرو-نابینای لوله‌های مته با مشخصات مختلف، برای نظارت بر کیفیت و ایمنی لوله مته استفاده می‌شود. این سیستم شامل یک دستگاه پروب، یک دستگاه محرک پروب، یک گاری بالابر لوله مته، یک جعبه منبع تغذیه، یک کامپیوتر و یک کارت ضبط است. فرآیند بازرسی لوله مته در محل به شرح زیر است: پس از ورود لوله مته به منطقه بازرسی، گاری بالابر متحرک، دستگاه پروب را روی بدنه میله بازرسی لوله مته قرار می‌دهد، میله مته را بلند می‌کند و دستگاه پروب به طور خودکار در امتداد میله مته تحت درایو دستگاه محرک پروب برای تشخیص عیب اسکن می‌کند. وضعیت تشخیص عیب لوله مته از طریق خط سیگنال به کامپیوتر منتقل شده و توسط نرم‌افزار تجزیه و تحلیل و پردازش برای ایجاد گزارش تست تجزیه و تحلیل می‌شود. پس از اتمام تشخیص عیب، گاری پایین می‌آید، لوله مته پایین می‌آید و گاری به عقب حرکت می‌کند تا پروب از لوله مته دور شود. منطقه تشخیص. ویژگی‌های آن ساختار فشرده، اندازه کوچک، وزن سبک، جابجایی و مونتاژ آسان، فضای کوچک برای تشخیص، قابل استفاده در داخل و خارج از کارخانه، فرآیند تشخیص ساده و استاندارد، سرعت تشخیص سریع و ناحیه کور تشخیص کوچک است. این نه تنها سرعت و کارایی تجهیزات تست ثابت در مقیاس بزرگ را دارد، بلکه تحرک و انعطاف‌پذیری تجهیزات تست در مقیاس کوچک مانند اولتراسوند را نیز دارد. این مشکلات نواحی کور تشخیص بزرگ تجهیزات تشخیص لوله مته فعلی، حجم تجهیزات بزرگ، قیمت بالا، نگهداری دشوار، جابجایی و مونتاژ دشوار، فضای زیاد هنگام استفاده و نیاز به کارگاه‌های ویژه، نواحی کور تشخیص بزرگ و شدت کار زیاد را حل می‌کند. مشکل انتظار برای پر کردن شکاف در کشور

2.ترکیب سیستم

سیستم تشخیص عیب عمدتاً از سه بخش تشکیل شده است: یک پروب تشخیص سیار، یک کنسول سیار و یک سیستم پردازش سیگنال کامپیوتری

3. اصل تشخیص سیستم

روش تشخیص نشتی شار مغناطیسی در حال حاضر به عنوان قابل اعتمادترین روش تشخیص برای مواد فرومغناطیسی لوله‌ای شناخته شده است. ویژگی‌های اصلی آن سرعت تشخیص سریع، اثر تشخیص خوب، عملکرد ساده، ضد تداخل قوی و قابلیت آلودگی است و در تشخیص عیوب انواع اجزای مغناطیسی رسانا کاربرد گسترده‌ای پیدا کرده است.

این سیستم از اصل تشخیص نشتی شار مغناطیسی (MFL) برای تشخیص عیوب (ترک، سوراخ، سایش و غیره) در لوله‌های مته استفاده می‌کند. اصل اساسی تشخیص روش Mfl بر اساس نفوذپذیری بالای مواد فرومغناطیسی است. اصل تشخیص در شکل (1) زیر نشان داده شده است. نفوذپذیری لوله مته در محل عیب ناشی از خوردگی یا نیروی خارجی بسیار کمتر از لوله مته است. تحت عمل یک میدان مغناطیسی خارجی مغناطیس می‌شود. هنگامی که عیبی در لوله مته وجود ندارد، بیشتر شار مغناطیسی (به صورت خطوط میدان مغناطیسی انتزاع شده) از لوله مته عبور می‌کند، در این زمان، شار مغناطیسی (به صورت خطوط میدان مغناطیسی انتزاع شده) به طور یکنواخت توزیع می‌شود. هنگامی که عیبی در لوله مته وجود دارد، شار مغناطیسی (خطوط میدان مغناطیسی) خم می‌شود و بخشی از شار مغناطیسی (میدان مغناطیسی) از سطح لوله مته نشت می‌کند. اجزای حساس به مغناطیس برای تشخیص استفاده می‌شوند. اعوجاج این میدان‌ها می‌تواند اطلاعاتی در مورد عیوب اجزای مغناطیسی رسانا مانند میله‌های لوله به دست آورد.
