دستگاه ضخامت سنج اولتراسونیک با دقت بالا TG-5700 محدوده اندازه گیری 0.15-1800 میلی متر

دستگاه ضخامت سنج اولتراسونیک با دقت بالا TG-5700، محدوده اندازه گیری 0.15-1800 میلی متر

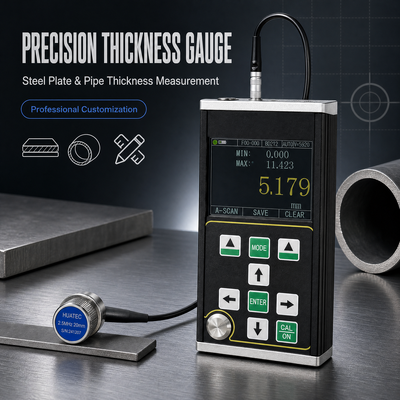

TG-5700 یک دستگاه ضخامت سنج دیجیتال اولتراسونیک دستی با دقت بالا و اسکن A/B است. این دستگاه با استفاده از اصل اندازه گیری ضخامت اولتراسونیک مبتنی بر بازتاب پالس کار می کند. این دستگاه برای اندازه گیری ضخامت موادی که امواج اولتراسونیک می توانند با سرعت ثابت در آنها منتشر شده و از سطح پشتی آنها بازتاب یابند، مناسب است. دقت اندازه گیری 0.001 میلی متر و محدوده اندازه گیری تا 0.15 میلی متر (فولاد) می باشد.

●این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است؛

● محدوده اندازه گیری گسترده است و از فناوری منحصر به فرد "بازتاب چندگانه" برای اندازه گیری قطعات بسیار نازک با حداقل ضخامت اندازه گیری 0.15 میلی متر (فولاد) استفاده می کند؛

● این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر دقت اندازه گیری می تواند به 0.001 میلی متر برسد؛ دقت تکرار می تواند به ± 0.002 میلی متر برسد؛

● دارای قابلیت اندازه گیری با عبور از پوشش و اندازه گیری اکو به اکو است که برای اندازه گیری مواد با لایه رنگ و پوشش روی سطح استفاده می شود؛

● حالت های اندازه گیری متعدد: حالت های mb-e، E-E و me-e برای اندازه گیری قطعات کاری ضخیم معمولی مناسب هستند؛ حالت نازک برای اندازه گیری قطعات نازک استفاده می شود؛

● حالت های عددی شامل: حالت مقدار ضخامت معمولی، حالت اختلاف / نرخ کاهش و حالت حداکثر مقدار است؛

● دو حالت بهره: بهره خودکار / بهره دستی؛

● می توان خاموش شدن دستی و خاموش شدن خودکار را تنظیم کرد، با قابلیت صرفه جویی در انرژی؛

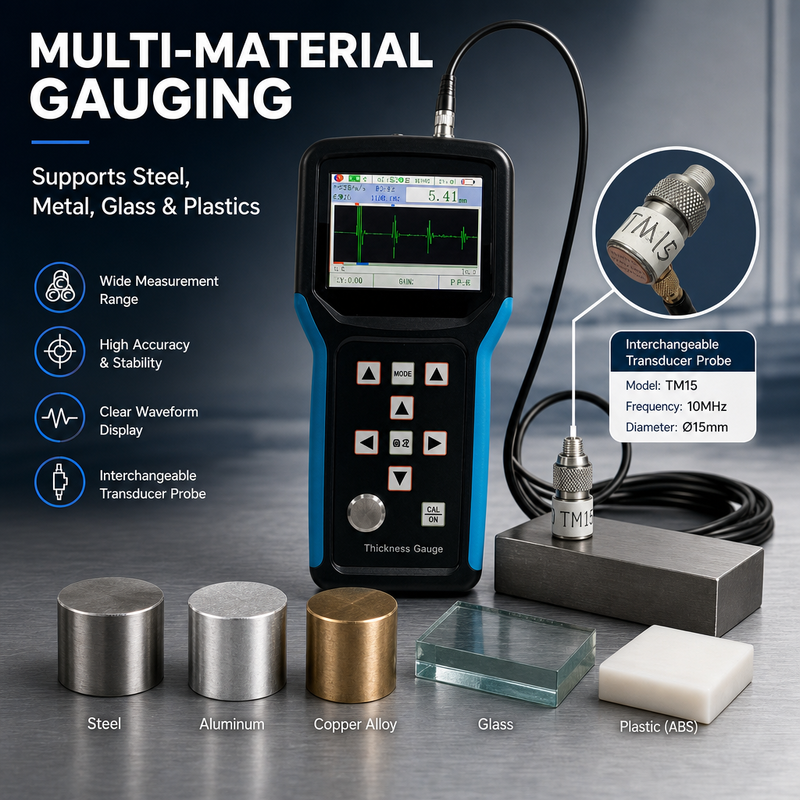

● از انواع پروب ها، از جمله پروب کریستال دوگانه و پروب کریستال تکی پشتیبانی می کند و از پروب فرکانس بالا تا 20 مگاهرتز پشتیبانی می کند؛

● از ذخیره سازی انبوه پشتیبانی می کند و می تواند همزمان 100000 مقدار ضخامت، 500 گروه شکل موج اسکن A و 500 گروه شکل موج اسکن B را ذخیره کند؛

● صفحه نمایش رنگی TFT-LCD بزرگ 3.5 اینچی با وضوح بالا (QVGA) 320x240؛

● دارای روش های کالیبراسیون متنوعی است، از حالت های کالیبراسیون یک نقطه ای، چند نقطه ای و دستی پشتیبانی می کند و می تواند همزمان سرعت صدا و موقعیت صفر پروب را کالیبره کند؛ از تصحیح مسیر V پروب کریستال دوگانه پشتیبانی می کند.

● از تبدیل سیستم متریک و امپریال پشتیبانی می کند؛ می توان بین واحدهای میلی متر و اینچ جابجا شد؛

● از نمایش انگلیسی پشتیبانی می کند.

*توجه: شرکت حق انجام تغییرات فنی را بدون اطلاع قبلی محفوظ می دارد.

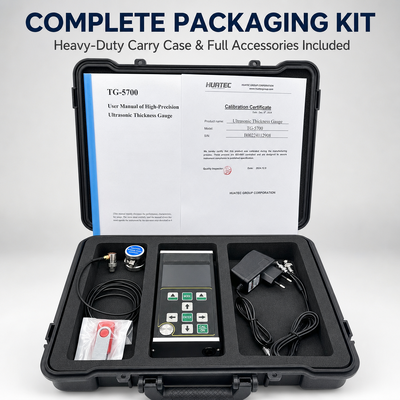

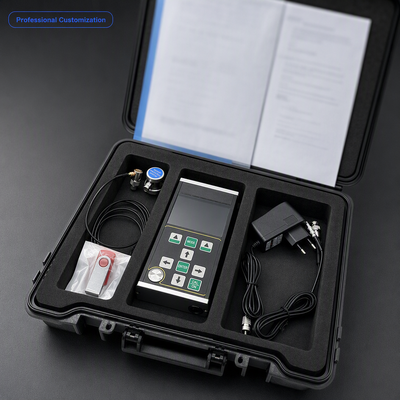

تحویل استاندارد

واحد اصلی TG-5700                                                1 عدد
2.5M Φ20 پروب تک المان، محدوده تست 4-1800 میلی متر 1 عدد
بطری کوپلانت                               1 عدد
کیف حمل                                 1 عدد
دفترچه راهنما                   1 عدد

گواهی کالیبراسیون               1 عدد

لوازم جانبی اختیاری

پروب های مختلف با فرکانس های مختلف، پروب تکی 8 میلی متر/10 میلی متر/12 میلی متر، و پروب های ضخامت سنج اولتراسونیک TR

بلوک های پله ای مختلف

نرم افزار داده کامپیوتر

پروب اختیاری:
