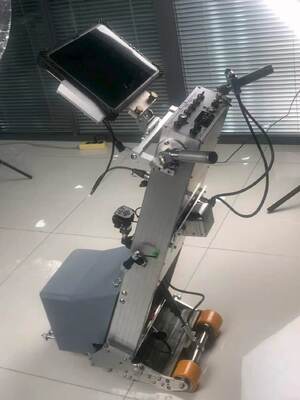

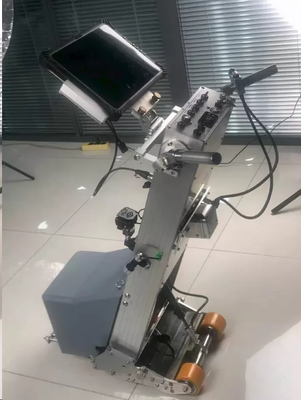

صفحه پایینی مخزن HMLF-2020 Mاسکنر نشتی مغناطیسی برای بازرسی و مکانیابی سریع خوردگی کف مخزن ذخیره سازی
ویژگی‌های فنی کلیدی اسکنر:

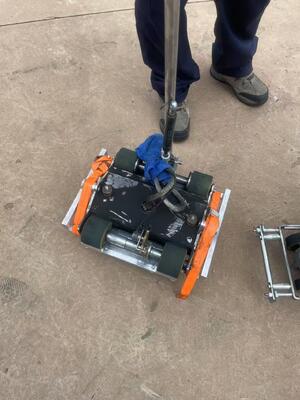

پارامترهای فنی: این تجهیز از طراحی جداشونده استفاده می‌کند و واحد اصلی و قسمت‌های مغناطیسی قابل جدا شدن هستند که جداسازی و حمل و نقل را آسان می‌کند؛
پارامترهای فنی: 256 عددسنسور؛
پارامترهای فنی: عرض اسکن300 میلی متر؛
پارامترهای فنی: سرعت تشخیص: 500میلی متر؛
پارامترهای فنی: می‌تواند بین عیوب سطوح بالا و پایین تمایز قائل شود؛
پارامترهای فنی: مجهز به چراغ‌های جلو با نور بالا و پایین؛

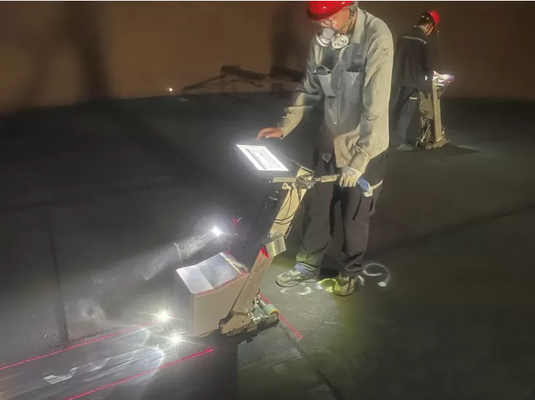

پارامترهای فنی: دارای نورپردازی مکانیابی عیب و خط نشانگر لیزری برای مکانیابی عیب است؛
پارامترهای فنی: دارای چراغ چشمک‌زن پروازی که مکان قرارگیری دستگاه را نشان می‌دهد؛
پارامترهای فنی: دارای دو خط نشانگر لیزری برای مسیر جلوی تجهیز است؛
پارامترهای فنی: دارای پورت شارژ تلفن همراه است؛
پارامترهای فنی: دارای قابلیت شارژ تبلت است؛
پارامترهای فنی: باتری لیتیومی اختیاری با ظرفیت بالا 54 آمپر ساعت، با عمر باتری بیش از 8 ساعت؛
پارامترهای فنی: یک کامپیوتر صفحه لمسی مقاوم 12 اینچی که سبک و حمل آن آسان است؛
پارامترهای فنی: اکتساب و تحلیل داده در زمان واقعی؛
پارامترهای فنی: رمزگذار مکانیکی دقیق ساخت آلمان دارای خطای طول3 میلی متر است.
پارامترهای فنی: موتور مستقیماً از آلمان وارد می‌شود و از عملکرد روان و کیفیت قابل اعتماد اطمینان حاصل می‌کند.
پارامترهای فنی: سیستم‌های ویندوز 10 و 11 می‌توانند به طور خودکار گرافیکCADll
پارامترهای فنی: l
پارامترهای فنی: l
پارامترهای فنی: l
پارامترهای فنی: ویژگی‌های کلیدی نرم‌افزار گزارش‌دهی:
l
پارامترهای فنی: CADlعملکرد طراحی وصله
پارامترهای فنی: عملکرد تولید گزارش‌های تست
پارامترهای فنی: تحلیل شکل و اندازه عیوب
پارامترهای فنی: عیوب را می‌توان از طریق بازرسی بصری، اولتراسوند، محفظه خلاء و تست ذرات مغناطیسی تشخیص داد.
پارامترهای فنی: تعداد و مکان عیوب را برای هر صفحه مستقیماً لیست کنید.
پارامترهای فنی: اصل
اصل نشتیتعداد پروب‌ها
|
192 عدد پروب سیم‌پیچ MLF Hall و 64 عدد پروب LMA Hall
|
عرض اسکن
|
|
300 میلی متر
|
حداکثر طول اسکن30
|
|
متر
|
|
|
دقت موقعیت‌یابی
|
±3 میلی متریا±0.04% (طول اسکن 8 متر)
|
|
روش رانندگی
|
درایو موتور DCسرعت اسکن0.5
|
|
متر
|
/
|
|
ثانیه (ثابت)
|
راندمان تشخیص9 متر مربع در دقیقهمحدوده ضخامتحالت ترسیم: حداکثر
|
|
12.5 میلی متر
|
حالت توقف خودکار: 16 میلی متر
|
|
خواص پوشش شفاف
|
قدرت نفوذ قوی؛ می‌تواند پوشش‌های غیر مغناطیسی تا ضخامت6 میلی متر را نفوذ کند.
حداکثر حساسیت
|
|
20% خوردگی ضخامت صفحه پایینی مخزن
|
دقت عیب±5% از معادل ارزیابی شده
|
|
قابلیت تشخیص حداقل عیب
|
سوراخΦ2 میلی متر
|
|
با عمق
|
50% ضخامت صفحه.
|
|
عیوب سطوح بالا و پایین
|
می‌توان تعیین کرد که خوردگی در سطح یا زیر صفحه پایه است.ذخیره‌سازی داده‌هامی‌توان آن را در هارد دیسک کامپیوتر یا از طریقUSB
|
|
در یک هارد دیسک خارجی ذخیره کرد.
|
تحلیل در زمان واقعی
|
|
شما می‌توانید اندازه خوردگی عیب، مختصات دقیق
|
X/Yآن و اینکه آیا عیب در سطح بالا یا پایین است را مشاهده کنید.منبع تغذیه
|
|
یک باتری قابل شارژ 12 ولت
|
DCمجهز به شارژر هوشمند ولتاژ کاری220 ولت.
|
|
وزن
|
تقریباً 45 کیلوگرمنرم‌افزارنرم‌افزار اکتساب و تحلیل داده در زمان واقعی، نرم‌افزار گزارش‌دهی تحلیللیست پیکربندی پایه:
|
|
(1) واحد اصلی جداشونده: 1 واحد
|
(2) تبلت صفحه لمسی مقاوم 12 اینچی: 1 واحد
|
|
(3) نرم‌افزار تست و تحلیل: 1 مجموعه
|
(4) نرم‌افزار گزارش گرافیکی: 1 مجموعه
|
(5) شارژر باتری و شارژر: 1 مجموعه
(7) براکت نصب کامپیوتر: 1 مجموعه
(8) پیچ‌های نصب کامپیوتر: 2 عدد
(9) یک مجموعه صفحه تست مقایسه: هر کدام یک عدد 6 میلی متر، 8 میلی متر، 10 میلی متر و 12 میلی متر.
(10) جعبه‌های حمل و نقل: 3 عدد
