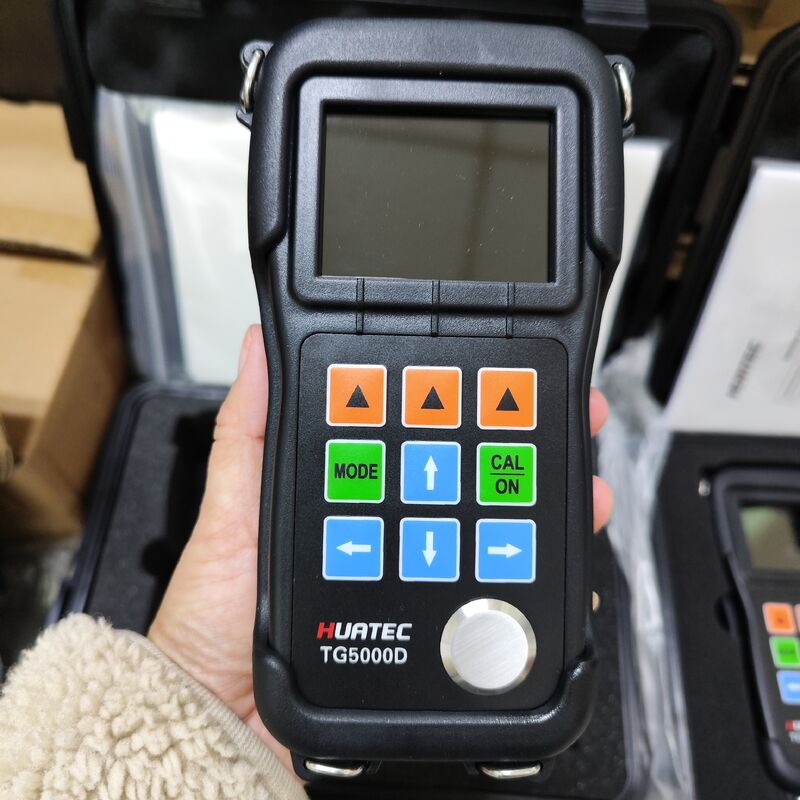

دستگاه ضخامت سنج اولتراسونیک TG5000D با اسکن A/B برای اندازه‌گیری ضخامت از طریق رنگ و پوشش

ویژگی

TG-5000

TG-5000D

TG-5000DL

گزینه ی ثبت داده

نمایش رنگ

ü

ü

ü

اسکن زنده

ü

ü

ü

اسکن B بر اساس زمان

ü

ü

ü

کنترل حالت های افزایش، خالی کردن، دروازه، محدوده، تاخیر، RF و اصلاح

ü

ü

ü

حالت اکو اکو

(از طریق رنگ و پوشش)

X

ü

ü

ثبت اطلاعات

X

X

ü

ü

نرم افزار DataView

X

X

ü

ü

مشخصات ابزار

نوع نمایش

2.4" رنگ OLED، 320X240پیکسل، کنتراست10,000:1

اصول عملیاتی

اکو پالس با عنصر دوگانهدوسر

محدوده اندازه گیری

0.50mm تا 508mm ((0.02" تا 20.00") ، بسته به ماده، سنجه  و وضعیت سطح

اندازه گیری قطعنامه

انتخاب شده 0.01mm،0.1mm ((انتخاب0.001" 0.01"

واحدها

اینچ یا میلی متر

روش اصلاح

RF+، RF-، HALF+، HALF-، FULL

حالت نمایش

نرمالحداقل / حداکثر ضبط، DIFF/RR٪، A-Scan، B-Scan

اصلاح مسیر V

اتوماتيك

نرخ به روز رسانی

انتخاب شده 4Hz، 8Hz، 16Hz

موادمحدوده سرعت

500 تا 9999m/s (0.0197 تا 0.3937in/us)

زبان ها

انگلیسی

تنظیمات آلارم

حداقل و حداکثر آلارم. محدوده 0.25mm تا 508mm (0.010 "تا 20.00"). تغییر رنگ موج پویا در آلارم

نیاز به انرژی

2 باتری AA

زمان کار

حدود 40 ساعت

خاموش کردن ابزار

قابل انتخاب همیشه روشن یا اتوماتیک خاموش بعد از 5، 10، 20 دقیقه بی فعالیت

دمای کار

-10°C تا +50°C (+10°F تا +120°F)

اندازه

153mm X 76mm X 37mm ((H X W X D))

وزن

280 گرم شامل باتری

ویژگی های گزینه ی Data Logger

ظرفیت

100،000 خواندن, 1000 شکل موج، 400 فایل

ساختار فایل

فایل شبکه

ردیف X ستون

21 × 12

ارتباطاتبندر

پورت USB 2.0 (Full Speed)

نرم افزار

نرم افزار کامپیوتر DataView

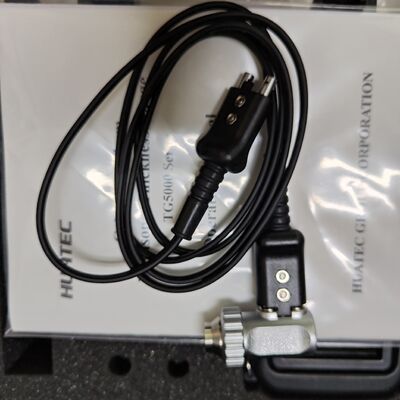

مشخصات سنجه/مبدل سری TG-5000

مدل

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

نوع

TG-5000
استاندارد

استاندارد TG-5000D/DL

استاندارد

آهن ریخته

لوله کوچک

نوک انگشت

درجه حرارت بالا

فرکانس

5MHz

5MHz

5MHz

2MHz

7.5 مگاهرتز

10MHz

5MHz

قطر تماس

11 میلی متر

13.5 میلی متر

13.5 میلی متر

17 میلی متر

8 میلی متر

۶ میلی متر

15 میلی متر

اندازه گیریمحدوده

0.8 تا
100.0mm

1.2 تا
200.0mm

1.0 تا 200.0 میلی متر

4.0 تا
508.0mm

0.8 تا
30.0mm

0.7 تا 12.0 میلی متر

4.0 تا
80.0mm

درجه حرارتمحدوده

-10 تا 70°C

-10 تا
70°C

-10 تا 70°C

-10 تا 70°C

-10 تا
70°C

-10 تا 70°C

-20 تا 300°C
