آنالایزر ارتعاش کانال HG-904B4 نمونه‌برداری AD 24 بیتی عیب‌یابی یاتاقان و چرخ‌دنده فرکانس 35 کیلوهرتز تستر بالانس دینامیک

آنالایزر ارتعاش کانال HG-904B4 نمونه‌برداری AD 24 بیتی فرکانس 35 کیلوهرتز تشخیص عیب بلبرینگ و چرخ‌دنده تستر تعادل دینامیکی

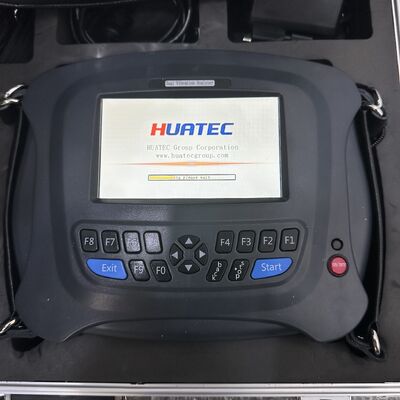

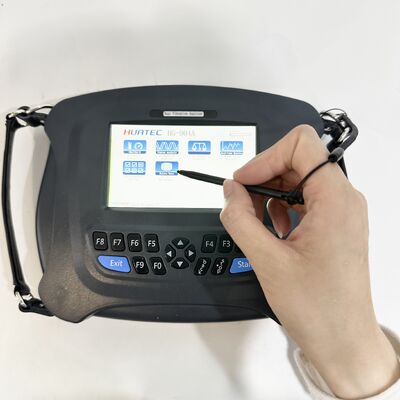

HUATEC HG-904B یک دستگاه چند منظوره 4 کاناله است که دارای پورت ورودی همه کاره‌ای است که می‌تواند به انواع مختلف سنسورها متصل شود. این دستگاه از ریزالکترونیک پیشرفته، تجزیه و تحلیل سیگنال و فناوری‌های تشخیص عیب استفاده می‌کند و قابلیت‌های نظارت بر وضعیت تجهیزات و تشخیص عیب را در یک واحد ادغام می‌کند.

دستگاه آنالایزر شامل عملکرد جمع‌آوری داده‌های ارتعاش چهار کاناله است که می‌تواند اندازه‌گیری ارتعاش را در محل تکمیل کرده و به طور خودکار ده‌ها هزار مقدار ویژگی ارتعاش و طیف نقاط اندازه‌گیری را ذخیره کند. همچنین می‌تواند امواج و طیف‌های یک تا چهار کانال را به صورت همزمان در محل نمایش دهد. علاوه بر این، می‌تواند به عنوان یک آشکارساز عدم تعادل عمل کند و تأیید تعادل دینامیکی یک طرفه و دو طرفه را در محل تکمیل کند. BT4 و IP54

عملکرد اصلی:

پورت‌های ورودی چند منظوره برای سنسورهای مختلف: (پیزوالکتریک، الکترومغناطیسی، جریان گردابی، ICP)
-- نمایشگر رنگی 5 اینچی با رابط چینی برای تجسم واضح و زیبا
-- فضای ذخیره‌سازی عظیم با هارد دیسک 16 گیگابایتی که می‌تواند به طور خودکار ده‌ها هزار مقدار ویژگی ارتعاش و طیف نقاط اندازه‌گیری را ذخیره کند
-- جمع‌آوری همزمان چهار کاناله با نمونه‌برداری AD 24 بیتی

-- طیف FFT 1600، 3200، 6400 یا 12800 خط
-- رابط ارتباطی USB 2.0 با نمایش منوی سبک ویندوز چینی کاملاً جدید برای عملیات آسان‌تر
-- فرکانس تجزیه و تحلیل تا 35 کیلوهرتز با 8 سطح اختیاری
-- تجزیه و تحلیل دینامیکی با سرعت بالا و تمام عیار، شامل طیف دامنه، طیف توان، طیف لگاریتمی و غیره.
-- نمایش مقادیر ویژگی‌های مختلف حوزه زمان، از جمله مقدار پیک، مقدار پیک به پیک، مقدار مؤثر، ضریب پیک، چولگی، کشیدگی و غیره.
-- توابع تجزیه و تحلیل و تشخیص متعدد: تجزیه و تحلیل بلبرینگ/چرخ‌دنده (تجزیه و تحلیل دمدولاسیون پوشش) تشخیص عیب، تشخیص فرکانس طبیعی (تست ضربه)، و غیره.
-- ذخیره و پخش داده‌ها/سوابق برای تعادل روتور
-- وزن تست را می‌توان به صورت انتخابی حذف یا حفظ کرد و کیفیت آن را تخمین زد
-- عملیات تعادل با دقت بالا با تعادل سریع برای اندازه‌گیری و نمایش مقادیر ارتعاش، دامنه‌ها، فازها
-- تشخیص و عیب‌یابی عیوب بلبرینگ/چرخ‌دنده با استفاده از دمدولاسیون پوشش سخت‌افزاری
-- اندازه‌گیری سرعت، اندازه‌گیری نویز، اندازه‌گیری فاز، تشخیص فاز
-- تنظیم دستی آستانه تریگر (بزرگ، متوسط، کوچک)
-- می‌تواند مجهز به نرم‌افزار EMD سیستم مدیریت تجهیزات (شامل پایگاه داده بلبرینگ) باشد

مشخصات سخت‌افزار:

مرور کلی نرم‌افزار:

با توسعه سریع اینترنت اشیاء و پلتفرم‌های کلان داده، ما مزایای عملکردی سیستم نرم‌افزاری موجود خود را ادغام کرده و از پلتفرم Windows.Net 3.5-5.0، مجموعه Microsoft Visual Studio 2019 و پایگاه داده MySQL استفاده کرده‌ایم. ارتباط بین سیستم نرم‌افزاری و جمع‌آوری کننده از معماری یکپارچه UDP استفاده می‌کند و سیستم نرم‌افزاری هم به صورت شبکه‌ای و هم به صورت مستقل طراحی شده است. پس از نزدیک به یک سال تلاش، ما آخرین نسخه سیستم نظارت و تشخیص هوشمند تجهیزات سازمانی (که از این پس سیستم EMD نامیده می‌شود) را راه‌اندازی کرده‌ایم. با استفاده از عملیات نرم‌افزار کلاینت انعطاف‌پذیر و مزایای ابزار تجزیه و تحلیل جامع، کاربران می‌توانند داده‌ها را راحت‌تر نظارت کرده و علل ناهنجاری‌ها را مؤثرتر تجزیه و تحلیل کنند. نرم‌افزار سیستم با جمع‌آوری کننده‌های داده شبکه چند کاناله، جمع‌آوری کننده‌های نظارت بی‌سیم و آنالایزرهای دستی آفلاین سازگار است. در حالی که روند داده‌های آنلاین را تجزیه و تحلیل می‌کند، آنالایزر دستی می‌تواند جمع‌آوری داده‌ها را تکمیل کند تا تجزیه و تحلیل تجهیزات در محل جامع‌تر شود، در نتیجه روندها و ناهنجاری‌های واحد را به طور جامع تجزیه و تحلیل کرده، علل ناهنجاری‌ها را به دقت شناسایی کرده و از تجهیزات در محل به طور کامل محافظت کند.
