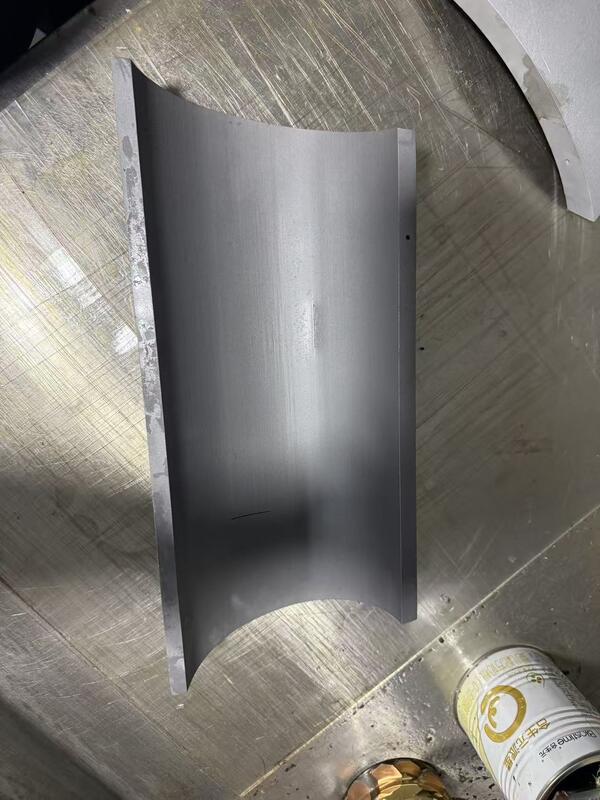

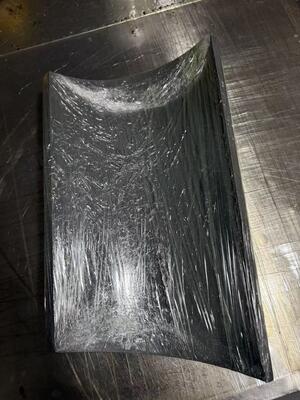

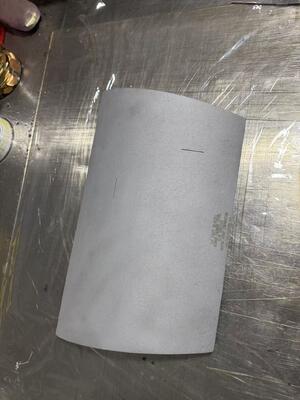

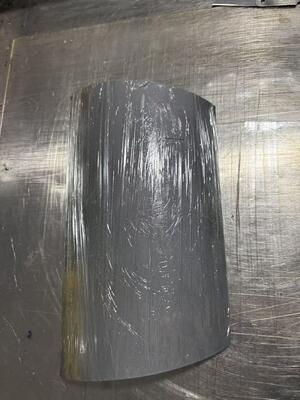

این بلوک‌های کالیبراسیون لوله به طور ویژه برای تسهیل اولتراسونیک آرایه فازی (PAUT) طراحی شده‌اند. طراحی بلوک شامل اصلاحات مختلفی در طراحی اصلی ASME است، از جمله طول محوری و قوسی اضافی، چیدمان مجدد شیارها، و برش زاویه‌دار ۱۰ درجه در یک انتها برای بلوک‌های با اندازه ۵ NPS و بزرگتر. این اصلاحات به حداقل رساندن نویز ناخواسته از دیواره پشتی در حین انجام کالیبراسیون‌های DAC/TCG با تجهیزات اولتراسونیک آرایه فازی کمک می‌کنند.

یک بلوک کالیبراسیون باید بخشی از لوله با همان اندازه اسمی، برنامه، عملیات حرارتی و مشخصات مواد مورد بررسی باشد. HUATEC موجودی زیادی از مواد خام برای ماشین‌کاری این استانداردها را حفظ می‌کند و همچنین می‌توانند از مواد تامین شده توسط مشتری ساخته شوند.بلوک‌های کالیبراسیون لوله آرایه فازی ما شامل (۴) شیار EDM (محوری و محیطی در هر دو OD و ID) با عمق ۸-۱۱٪ ضخامت دیواره اسمی × حداکثر عرض ۱/۴ اینچ (بیشتر شیارها تقریباً عرض (۰.۰۳۰-۰.۰۴۰) اینچ × حداقل طول ۱.۰۰۰ اینچ دارند. بلوک‌های ۵ NPS و کوچکتر در ۳۶۰ درجه باقی می‌مانند، در حالی که بلوک‌های بزرگتر از ۵ اینچ به بخش قوسی ۱۸۰/۱۲۰/۹۰/۶۰ درجه (بسته به اندازه لوله اسمی) ماشین‌کاری می‌شوند. تمام بلوک‌ها حداقل ۱۲ اینچ طول محوری دارند، یا ۱۰T، هر کدام که بزرگتر باشد. مطابق با ASME Section V Article 4 Figure T-434.3، با اصلاح PH Tool برای PAUT ساخته شده است.
