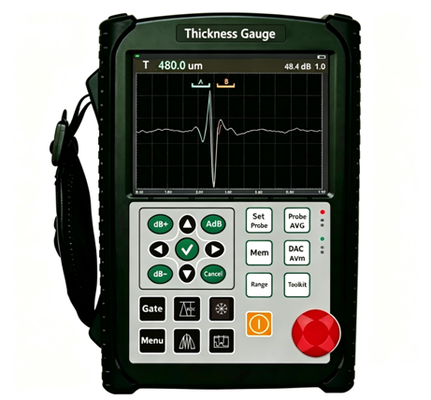

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند
دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

تصویر بزرگ :  دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO,CE
شماره مدل: TG-5720
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
جزئیات بسته بندی: در جعبه چوبی
زمان تحویل: 10 ~ 15 روز کاری پس از پرداخت
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 50 عدد در ماه
مخاطب

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

شرح
نام محصول: ضخامت سنج اولتراسونیک مدل: TG-5720
محدوده تشخیص: 0.15 میلی متر ~ 10 متر قطعنامه: >40 دسی بل (کاوشگر 5P14)
انواع کاوشگر: کاوشگر پرتو مستقیم، پروب کریستال، پروب نفوذ منبع تغذیه: DC 9 V
برجسته کردن:

ضخامت سنج اولتراسونیک

,

تجهیزات تست غیر مخرب

,

اندازه گیری ضخامت سنگ مصنوعی

TG-5720 سنج ضخامت فوق صوتی ضخامت مواد مانند سنگ مرمر مصنوعی را اندازه گیری می کند


★مراحل کامل در صفحه نمایش و تعاملات هدایت شده با جعبه مکالمه برای کالیبراسیون سُند و سایر عملیات؛ هیچ مرجع دستی مورد نیاز نیست.

★نرخ تکرار: قابل تنظیم از 16Hz تا 10000z برای اسکن با سرعت بالا.

★نسبت سیگنال به نویز فوق العاده بالا، شکل موج های شفاف و پایدار را ارائه می دهد. طراحی ضد تداخل خاص، عملکرد قابل اعتماد را در شرایط سخت کار امکان پذیر می کند.

★نمونه گیری 12 بیتی AD با سرعت بالا سُند های MHz برای تشخیص نقص های کوچک با حساسیت و وضوح برتر.

★محفظه IP65 ساخته شده از ترکیب آلیاژ سیلیکون؛ مقاوم، ضد گرد و غبار و ضد آب.

★تا 10 ساعت های کار مداوم با شارژ یک باتری

★رزولوشن اندازه گیری تا 0001 حداقل ضخامت قابل اندازه گیری: 0.15 mm (فولاد) ، 0.05 mm (پلاستیک) قادر به اندازه گیری موثر از طریق لایه های پوشش.


مشخصات فنی

ماده

مشخصات

محدوده شناسایی

0.15 mm ~ 10 m (امواج طولی در فولاد) ، حالت انتقال تا 30 m (توسع پذیر)

محدوده سرعت صدا

100 ~ 20000 m/s

نرخ تکرار نبض

10-3000 هرتز، قابل تنظیم

محدوده پویا

≥38 دی بی

خطای خطی عمودی

≤1.5%

خط خطی افقی

≤0.2%

قطعنامه

>40 دی سی بی (5P14)

حاشیه حساسیت

>66 دبیل (Φ2 سوراخ پایین صاف در عمق 200 میلی متر)

سرکوب دیجیتال

0-80٪، بدون کاهش خطی بودن یا افزایش

انواع سنجه ها

سُند قطب مستقیم، سُند کریستالی، سُند نفوذ

دروازه ها

دروازه ورودی، دروازه از دست دادن اکو؛ حالت یک دروازه / دو دروازه

آژیر

آژیر زنگ، آژیر LED

منبع برق

DC 9V

عمر باتری

10 ساعت

ابعاد

250 × 165 × 40 میلی متر

وزن

1.0 کیلوگرم

دمای کار

-10 °C ~ 50 °C

رطوبت نسبی

20٪- 95٪ RH

دامنه نبض

100 ولت، 200 ولت، 300 ولت، 400 ولت، 500 ولت قابل انتخاب؛ سازگاری گسترده ای با سُند

عرض نبض

به طور مداوم تنظیم می شود در حدود 0.03-0.51 μs برای مطابقت سنجه های فرکانس های مختلف

خنک کننده ی سُند

50 Ω، 100 Ω، 150 Ω، 400 Ω اختیاری برای نیازهای حساسیت و وضوح متفاوت

نمونه گیری در زمان واقعی سخت افزار

12 بیتی تبدیل AD با وضوح بالا، نرخ نمونه گیری 400 MHz برای بازتولید موج بسیار معتبر

روش های تشخیص

تشخیص نیمه موج مثبت، نیمه موج منفی، موج کامل، RF

فرکانس سنج

0.2 مگاهرتز ~ 15 مگاهرتز

دروازه خواندن

خواندن یک دروازه / دو دروازه قابل انتخاب است؛ خواندن مقدار اوج در دروازه

کل سود

110 دبیل؛ گزینه های گام: 0.1 دبیل، 1 دبیل، 2 دبیل، 6 دبیل

کانکتور

BNC / LEMO اختیاری



1           وظایف اصلی

  • کالیبراسیون اتوماتیک با یک لمس
  • اندازه گیری ضخامت با دقت بالا: حداکثر وضوح 0.001 mm؛ وضوح تکرار ±0.002 mm
  • عملکردهای خودکار، غلاف اکو و اوج نگه داری برای بهبود کارایی بازرسی
  • 500 کانال مستقل اندازه گیری ضخامت (توسع پذیر)
  • ذخیره سازی و پخش تا 1000 شکل موج اسکن A و مجموعه داده (توسعه پذیر) ؛ گزارش های بازرسی صادرات در قالب PDF؛ گزارش هایی که بدون نرم افزار اختصاصی رایانه قابل مشاهده هستند
  • پشتیبانی از درایو فلش USB خارجی. داده های ذخیره شده داخلی می توانند در هر زمان صادر شوند. ذخیره سازی فایل بازرسی نامحدود از طریق درایو USB خارجی
  • عرض و دامنه پالس انتقال قابل تنظیم
  • باتری لیتیوم یون سازگار با محیط زیست با عملکرد بالا؛ تا 10 ساعت زمان کار مداوم برای پیکربندی استاندارد
  • ساعت در زمان واقعی: تاریخ و زمان بازرسی با مهر و ذخیره داده ها
  • سرکوب دیجیتال بدون تاثیر بر افزایش و خطی بودن
  • جبران افزایش: جبران کاهش dB ناشی از سطوح خشن، بازرسی دور از محل کار ضخیم و عوامل دیگر
  • تجزیه و تحلیل توالی اکو
  • تعویض صفحه نمایش / تعویض
  • پر کردن شکل موج
  • شاخص وضعیت باتری
  • نشانگر ضبط
  • علامت گذاری رنگ موج در داخل دروازه
  • زوم دروازه

2           لوازم جانبی استاندارد

- یک سنجه استاندارد اندازه گیری ضخامت

3           لوازم جانبی اختیاری

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند

دستگاه ضخامت سنج اولتراسونیک TG-5720 ضخامت مواد مانند سنگ مصنوعی را اندازه گیری می کند
