جزئیات محصول:
|
| نام محصول: | بلوک کالیبراسیون | مدل: | IIW V-1 |
|---|---|---|---|
| مواد: | فولاد کربن 1018 | وزن ناخالص: | 8 کیلوگرم |
| برجسته: | بلوک کالیبراسیون اولتراسونیک iiw v1,بلوک کالیبراسیون اولتراسونیک تست غیر مخرب,بلوک iiw تست غیر مخرب |
||

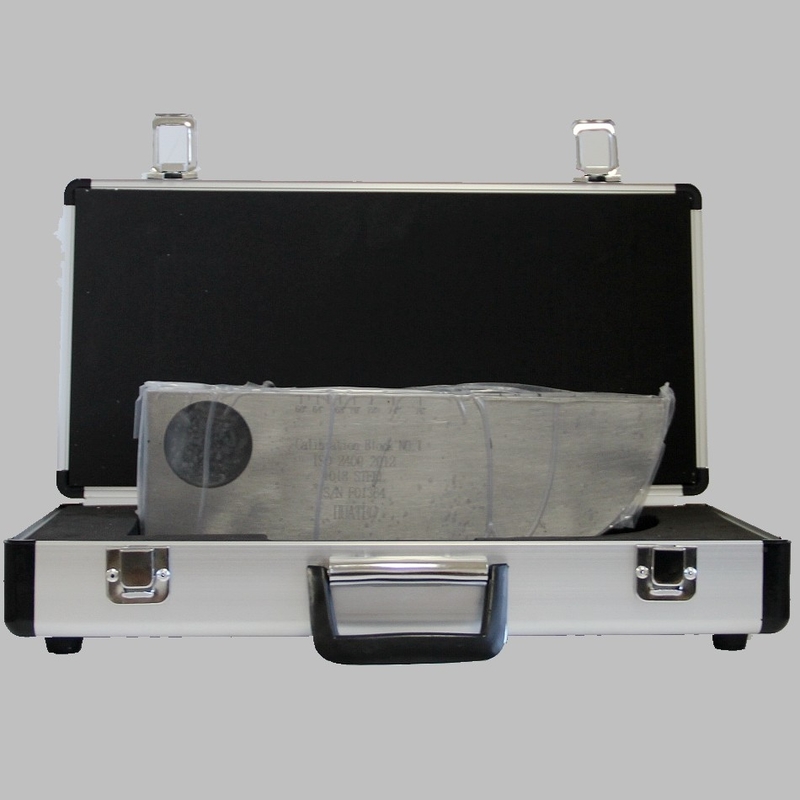

NDT Ultrasonic Flaw Detector CALIBRATION BLOCK بلوک کالیبراسیون فولاد کربنی 1018 IIW V1
بلوک کالیبراسیون IIW V1
استاندارد: ISO2400-1972E
بلوک تست IIW (بلوک تست V-1) بلوک آزمایش هلندی نیز نامیده می شود.این یک بلوک تست استاندارد بین المللی است که توسط موسسه بین المللی جوش (IIW) تایید شده و توسط سازمان بین المللی استاندارد (ISO) توصیه شده است.شکل و اندازه در شکل 1-1 نشان داده شده است:
نکات اصلی استفاده:
(1) محدوده دینامیکی، خطی بودن افقی و محدوده تشخیص موج طولی آشکارساز عیب را می توان با استفاده از ضخامت بلوک آزمایشی 25 میلی متر اندازه گیری کرد.
(2) از قوس 50 و سوراخ 1.5 عبوری برای تعیین حاشیه حساسیت زاویه شکست پروب مورب و پروب مستقیم موج طولی استفاده شد.همچنین می توان به طور تقریبی اندازه ناحیه کور پروب مستقیم و توانایی نفوذ ابزار اندازه گیری همراه با پروب را تخمین زد.
(3) نقطه فرود و ناحیه کور پروب شیبدار با استفاده از سطح قوس R100mm اندازه گیری می شود و نسبت محور زمانی و نقطه صفر را می توان اصلاح کرد.
(4) وضوح طولی پروب مستقیم را می توان با صفحه شکاف 85 میلی متر، 91 میلی متر و 100 میلی متر اندازه گیری کرد.
(5) از لبه زاویه سمت راست بلوک آزمایش برای اندازه گیری زاویه انحراف پرتو صوت پروب شیبدار استفاده کنید.
