دو فرکانس رصد کننده نقص جریان گردشی سری HEF-600

دو فرکانس رزمنده نقص جریان ایدی سری HEF-600

سری HUATEC HEF-600 یک دستگاه تشخیص عیب جریان گردشی جدید از شرکت ما است، این یک ابزار است که چهار عملکرد به عنوان جریان گردشی معمولی، حافظه مغناطیسی (اختیاری) ،اندازه گیری ضخامت (اختیاری)، اندازه گیری رسانایی الکتریکی (اختیاری) ، مرتب کردن سختی (اختیاری) ، کاربران می توانند عملکردهای مناسب را بر اساس نیازهای مختلف انتخاب کنند.بنابراین می تواند به طور موثر هزینه تشخیص را کاهش دهددر عین حال ابزار مجهز به پردازنده های دو هسته ای قدرتمند، سیستم عامل جاسازی شده است، از پیشرفته ترین تکنولوژی الکترونیک دیجیتال استفاده می کند،تکنیک های تست حافظه مغناطیسی و تکنولوژی میکروپروسسر، قادر به تشخیص نقص های فلزی در مواد فلزی و دانستن انواع آلیاژ و شرایط درمان حرارتی، تغییر ضخامت و غیره است.این یک منوی نشان می دهد تمام تنظیمات و گزینه های منوی، یک ابزار بسیار عملی و آسان برای استفاده از چند عملکرد قابل حمل است که همچنین برای اندازه گیری رسانایی الکتریکی، ضخامت پوشش غیر فلزی انجام می شود.

محدوده فرکانس شناسایی: 50 Hz-10 MHz، افزایش: 0-90.0 dB، فاز: 0-359 درجه، از جمله تنظیم فاز بلند شدن، انتخاب بار تعادل در بازرسی مطلق و فرقی،به طور گسترده ای نیازهای تشخیص شما را برآورده می کنداندازه کوچک و وزن سبک دارد و طراحی بسته بندی آن با الزامات ارگونومیک مطابقت دارد.باتری می تواند به طور مداوم برای بیش از 12 ساعت کار کندبنابراین برای مهندسان ساحلی ایده آل است، چه برای بالا رفتن از پله ها، چسبیدن به ورودی های باریک، یا کار در ارتفاع.صفحه نمایش LCD رنگی با وضوح بالا می تواند به وضوح در هر شرایط نور دیده شود.

این ابزار می تواند عملکرد "احمق" را درک کند. با توجه به وظیفه تشخیص مورد نیاز، پارامترهای فرآیند مانند فرکانس، افزایش و فاز توسط متخصصان پیش تنظیم می شوند. در اندازه گیری واقعی،پارامترهای مربوط به فرآیند آزمایش را می توان در هر زمان تنظیم کرد.اپراتورها می توانند بدون آموزش ویژه برای مدت طولانی کار کنند.

این ابزار قابل حمل در هواپیمایی، هوافضا، برق و پتروشیمی برای آزمایش در حال استفاده برای کوپر، تیتانیوم، آلومینیوم، زرکونیوم و اندازه گیری های دیگر در دسترس است.آن را می تواند نشانه های تداخل ناشی از نابرابری از مواد workpiece محدود، رسوبات، کثافت و لرزش برای به دست آوردن دقت بهتر. با توجه به طرح های کاملا دیجیتال، بنابراین ممکن است برای تنظیم یک روش تست استاندارد در ابزار،برای استفاده کنندگان که تحت بازرسی قرار می گیرند.

2پارامترها

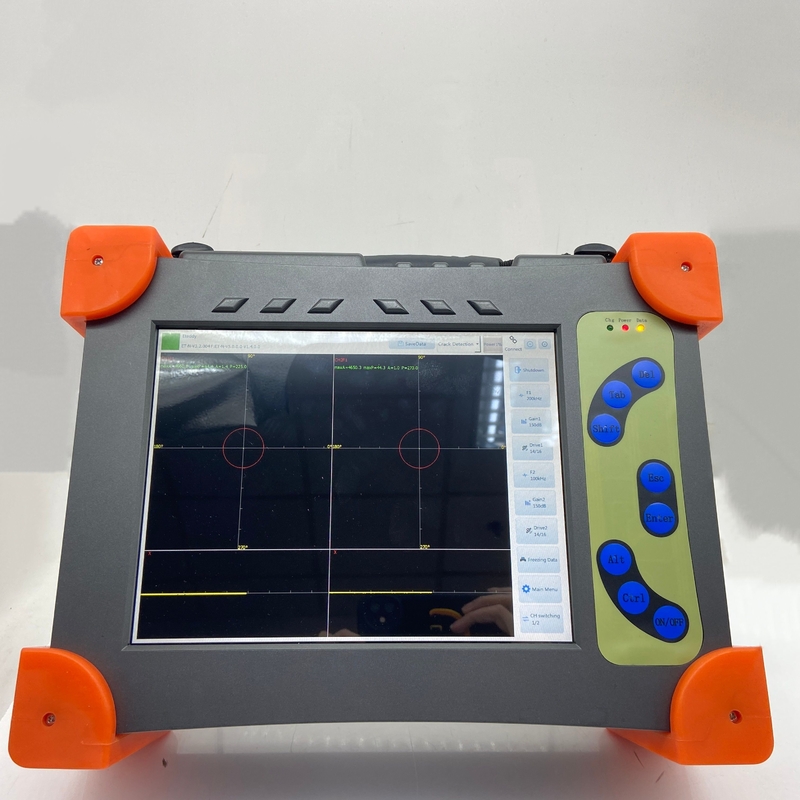

* صفحه نمایش بزرگ، اندازه گیری بالا 10.4 اینچ LCD رنگی

* شماره فرکانس: فرکانس دوگانه

* محدوده فرکانس: 10 هرتز 10 مگاهرتز، اندازه گام: 1 / 5 / 10

* افزونه های سخت افزاری:0-40 دی سی بی، حداقل 0.1 دی سی بی، افزونه های نرم افزاری:0-99 دی سی بی، حداقل 0.1 دی سی بی

*فاز: 0 ~ 359 ° و 1 ° برای هر دنده

* حالت نمایش: مانع، پایه زمان، نقطه و خط

* ذخیره سازی داده های 30GB برای مقادیر و گرافیک

*سیستم عامل: لینوکس 3.0

*زبان عملیات: انگلیسی

*کاربرد ساده، نمایشگر در زمان واقعی و مکالمه انسان-ماشین

*گرافیک های آنلاین و کمک های متنی.

* فیلتر دیجیتال: فرکانس عبور بالا و پایین می تواند تنظیم شود

* ضریب فیلتر:0-4000

*توازن الکترونیکی دیجیتال سریع

* اندازه گیری آمپلیتود و فاز اتوماتیک / دستی

* پنجره هشدار: شکل فن، مستطیل، دایره ای

*انتخاب پس زمینه سیستم مختصات مستطیل و سیستم مختصات قطبی

* نمایش خودکار تقویم و زمان

* منبع برق: 110V ≈ 220V ((-20٪ ~ + 20٪) 50 ≈ 60Hz، مصرف برق 10W

*تعمیر شده در باتری لیتیوم قابل شارژ

* نیاز به آداپتور:DC15.6V، 6A

*مدت تغذیه با باتری: ≥8h

* دمای کار: -10°C -50°C

*رطوبت نسبی:≤80٪

* اندازه ((W*H*T):320 میلیمتر X 235 میلیمتر X 103 میلیمتر

*وزن: 3 کیلوگرم، شامل باتری

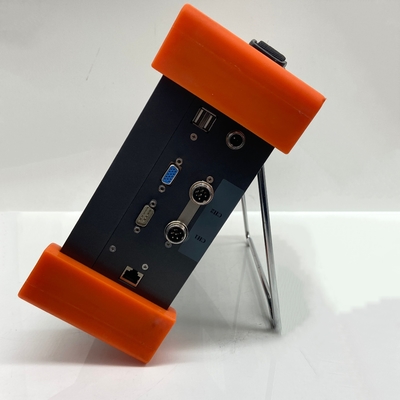

* پورت USB: 2 پورت

* RS-231 پورت:1 پورت

* خروجی ویدیو: خروجی استاندارد VGA

*خروج آلارم:8

* ورودی شروع:8

* ورودی رمزگذاری کننده:1

* کانال تست:1-4

*برنامه ی اکتشافات:1-16

* حالت نمایش: منحنی کامل، خالی کردن

* تشخیص: موج کامل، نیمه موج مثبت، نیمه موج منفی، موج RF

* فیلتر امواج: فیلتر 3 مرحله ای

3. اصول اساسی

دستگاه تشخیص عیب جریان گردشی یک روش آزمایش غیر مخرب بر اساس اصل محرک الکترومغناطیسی است که برای مواد رسانا مناسب است.اگر یک رسانا در یک میدان مغناطیسی متناوب قرار گیردبه دلیل تغییر عوامل مختلف (مانند رسانایی، نفوذ پذیری، شکل، اندازه و نقص) خود هدایت کننده،جريان تحريك شده تغيير ميکنهبا استفاده از این پدیده، ماهیت، وضعیت و نقص هادی را می توان تعیین کرد.

دتکتور نقص جریان گردشی این است که هدایت کننده را با جریان متناوب به سیم پیچ نزدیک کند و میدان مغناطیسی متناوب توسط سیم پیچ ایجاد شود.میدان مغناطیسی متناوب از طریق هادی عبور می کند و دارای محرک الکترومغناطیسی با آن برای ایجاد جریان گرد و غبار در هادی. جریان گردشی در هادی نیز میدان مغناطیسی خود را تولید می کند. اثر میدان مغناطیسی جریان گردشی نیز قدرت میدان مغناطیسی اصلی را تغییر می دهد،که منجر به تغییر ولتاژ کویل و مقاومت خواهد شدبنابراین، قدرت و توزیع جریان گرد و غبار در صورت وجود نقص در سطح هادی یا در نزدیکی آن یا تغییرات ماده فلزی اندازه گیری شده تحت تاثیر قرار می گیرد.تغییر جریان گرد و غبار باعث تغییرات در ولتاژ و مقاومت از کویل تشخیص خواهد شدبر اساس این تغییر، ما می توانیم به طور غیرمستقیم وجود نقص در هادی و اینکه آیا عملکرد مواد فلزی تغییر کرده است، می دانیم.

4راهنمای مدل

5بسته استاندارد

واحد اصلی

سنجه بازرسی جوش با کابل

فولاد کربن بلوک کالیبراسیون

گواهی کالیبراسیون

راهنمای استفاده

جعبه زغال سنگ

6لوازم جانبی اختیاری

بلوک کالیبراسیون مواد مختلف

سنجه های مختلف برای کاربردهای مختلف
