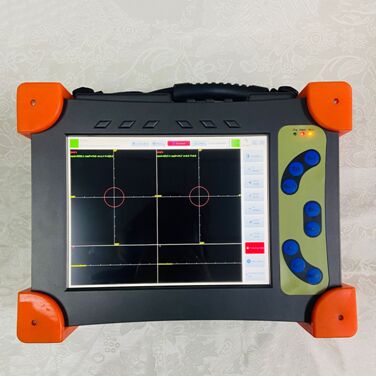

دو فرکانس دتکتور نقص جریان گردشی نقص فلزی در مواد فلزی را تشخیص می دهد

دستگاه عیب یاب جریان گردابی دو فرکانسی برای تشخیص عیوب فلزی در مواد فلزی

سری HUATEC HEF-600 یک عیب یاب جریان گردابی جدید از شرکت ما است، این دستگاهی است که چهار عملکرد را در خود ادغام کرده است: جریان گردابی معمولی، حافظه مغناطیسی (اختیاری)، ضخامت سنج (اختیاری)، اندازه‌گیری هدایت الکتریکی (اختیاری)، مرتب‌سازی سختی (اختیاری). کاربران می‌توانند بر اساس نیازهای مختلف، توابع مناسب را انتخاب کنند، بنابراین می‌توانند به طور موثر هزینه تشخیص را کاهش دهند؛ در عین حال، دستگاه مجهز به پردازنده‌های قدرتمند دو هسته‌ای، سیستم عامل تعبیه شده است. این دستگاه از پیشرفته‌ترین فناوری الکترونیک دیجیتال، تکنیک‌های تست حافظه مغناطیسی و فناوری ریزپردازنده استفاده می‌کند. این دستگاه قادر به تشخیص عیوب فلزی در مواد فلزی و شناسایی انواع آلیاژها و شرایط عملیات حرارتی، تغییر ضخامت و غیره است. این دستگاه دارای منویی است که تمام تنظیمات و گزینه‌های منو را نشان می‌دهد و یک تجهیزات تست جریان گردابی قابل حمل چند منظوره بسیار کاربردی و با کاربری آسان است، همچنین می‌تواند اندازه‌گیری هدایت الکتریکی و ضخامت پوشش غیر فلزی را انجام دهد.

محدوده فرکانس تشخیص: 50 هرتز تا 10 مگاهرتز، بهره: 0-90.0 دسی بل، فاز: 0-359 درجه، شامل تنظیم فاز فاصله، انتخاب بار تعادل در بازرسی مطلق و تفاضلی، به طور گسترده نیازهای تشخیص شما را برآورده می‌کند. این دستگاه کوچک و سبک است و طراحی بسته‌بندی آن مطابق با الزامات ارگونومی است. باتری لیتیوم قابل شارژ داخلی با کارایی بالا، باتری می‌تواند بیش از 12 ساعت به طور مداوم کار کند. بنابراین برای مهندسان میدانی ایده‌آل است، چه در حال بالا رفتن از پله‌ها، چه در حال ورود به فضاهای تنگ، یا کار در ارتفاع. صفحه نمایش رنگی LCD بزرگ و با وضوح بالا آن در هر شرایط نوری به وضوح قابل مشاهده است.

این دستگاه می‌تواند عملیات "احمقانه" را تحقق بخشد. بر اساس وظیفه تشخیص مورد نیاز، پارامترهای فرآیند مانند فرکانس، بهره و فاز توسط متخصصان از پیش تنظیم می‌شوند. در اندازه‌گیری واقعی، پارامترهای فرآیند تست مربوطه را می‌توان در هر زمان تنظیم کرد. اپراتورها می‌توانند بدون آموزش ویژه برای مدت طولانی کار کنند.

این دستگاه قابل حمل در صنایع هواپیمایی، فضانوردی، نیرو و پتروشیمی برای تست در حین سرویس مس، تیتانیوم، آلومینیوم، زیرکونیوم و سایر اندازه‌گیری‌ها موجود است. این دستگاه می‌تواند علائم تداخلی ناشی از ناهمواری مواد قطعه کار، رسوب، کثیفی و لرزش را برای دستیابی به دقت بهتر سرکوب کند. به دلیل طراحی کاملاً دیجیتال، امکان راه‌اندازی یک رویه تست استاندارد در دستگاه برای کاربران جهت انجام بازرسی وجود دارد.

2. پارامترها

*صفحه نمایش بزرگ، اندازه‌گیری بالا 10.4 اینچ رنگی LCD

*تعداد فرکانس: دو فرکانس

*محدوده فرکانس: 10 هرتز تا 10 مگاهرتز، اندازه گام: 1 / 5 / 10

* بهره سخت‌افزاری: 0-40 دسی بل، حداقل گام 0.1 دسی بل، بهره نرم‌افزاری: 0-99 دسی بل، حداقل گام 0.1 دسی بل

*فاز: 0 ~ 359 درجه و 1 درجه برای هر دنده

*حالت نمایش: امپدانس، پایه زمانی، نقطه و خط

*ذخیره‌سازی داده 30 گیگابایتی برای مقادیر و گراف‌ها

*سیستم عامل: لینوکس 3.0

*زبان عملیات: انگلیسی

*عملیات ساده، اعلان صفحه نمایش در زمان واقعی و گفتگوی انسان و ماشین

*راهنمای گرافیکی و متنی کلیدهای میانبر آنلاین.

*فیلتر دیجیتال: فرکانس بالاگذر و پایین‌گذر قابل تنظیم است

*ضریب فیلتر: 0-4000

*تعادل الکترونیکی دیجیتال سریع

*اندازه‌گیری خودکار / دستی دامنه و فاز

*پنجره هشدار: بادبزنی، مستطیلی، دایره‌ای

*انتخاب پس‌زمینه سیستم مختصات مستطیلی و قطبی

*نمایش خودکار تقویم و زمان

*منبع تغذیه: 110 ولت تا 220 ولت (20%~+20%) 50 تا 60 هرتز، مصرف برق 10 وات

*باتری لیتیوم قابل شارژ داخلی

*الزامات آداپتور: DC15.6V، 6A

*زمان تغذیه باتری: ≥8 ساعت

*دمای کار: 10- درجه سانتیگراد تا 50 درجه سانتیگراد

*رطوبت نسبی: ≤80%

*ابعاد (عرض*ارتفاع*عمق): 320 میلی‌متر X 235 میلی‌متر X 103 میلی‌متر

*وزن: 3 کیلوگرم، شامل باتری

*پورت USB: 2 پورت

*پورت RS-231: 1 پورت

*خروجی ویدئو: خروجی استاندارد VGA

*خروجی هشدار: 8

*ورودی شروع: 8

*ورودی انکودر: 1

*کانال تست: 1-4

*درایو پروب: 1-16

*حالت نمایش: منحنی کامل، خاموش کردن

*تشخیص: موج کامل، نیم موج مثبت، نیم موج منفی، موج RF

*فیلتر موج: فیلتر 3 مرحله‌ای

3. اصل اساسی

عیب یاب جریان گردابی یک روش تست غیر مخرب مبتنی بر اصل القای الکترومغناطیسی است که برای مواد رسانا مناسب است. اگر یک رسانا در یک میدان مغناطیسی متناوب قرار گیرد، یک جریان القایی در رسانا ایجاد می‌شود، یعنی جریان گردابی. به دلیل تغییر عوامل مختلف (مانند هدایت، نفوذپذیری، شکل، اندازه و نقص) خود رسانا، جریان القایی تغییر می‌کند. با استفاده از این پدیده می‌توان ماهیت، وضعیت و نقص رسانا را تعیین کرد.

عیب یاب جریان گردابی برای نزدیک کردن رسانا به سیم‌پیچ با جریان متناوب است و میدان مغناطیسی متناوب توسط سیم‌پیچ ایجاد می‌شود. میدان مغناطیسی متناوب از رسانا عبور کرده و با آن القای الکترومغناطیسی دارد تا جریان گردابی در رسانا ایجاد کند. جریان گردابی در رسانا نیز میدان مغناطیسی خود را تولید می‌کند. اثر میدان مغناطیسی جریان گردابی نیز قدرت میدان اصلی را تغییر می‌دهد که منجر به تغییر ولتاژ و امپدانس سیم‌پیچ می‌شود. بنابراین، قدرت و توزیع جریان گردابی در صورت وجود نقص در سطح رسانا یا نزدیک آن یا تغییر مواد فلزی اندازه‌گیری شده تحت تأثیر قرار می‌گیرد. تغییر جریان گردابی باعث تغییر در ولتاژ و امپدانس سیم‌پیچ تشخیص می‌شود. بر اساس این تغییر، می‌توان به طور غیرمستقیم از وجود نقص در رسانا و تغییر عملکرد مواد فلزی مطلع شد.

4. راهنمای مدل

5. بسته استاندارد

واحد اصلی

پروب بازرسی جوش با کابل

بلوک کالیبراسیون فولاد کربن

گواهی کالیبراسیون

دفترچه راهنما

کیف حمل

6. لوازم جانبی اختیاری

بلوک کالیبراسیون مواد مختلف

پروب‌های مختلف برای کاربردهای مختلف
