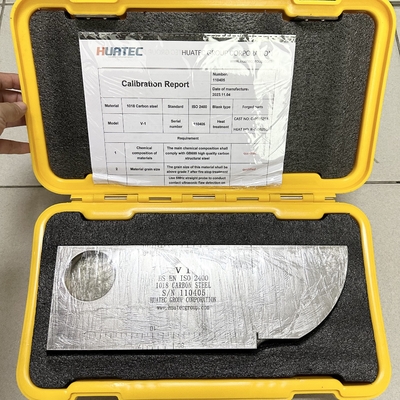

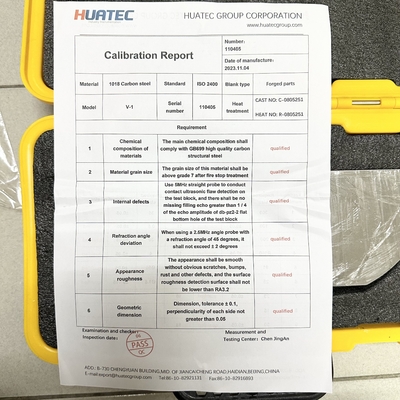

بلوک کالیبراسیون IIW V1

استاندارد: ISO2400-1972E

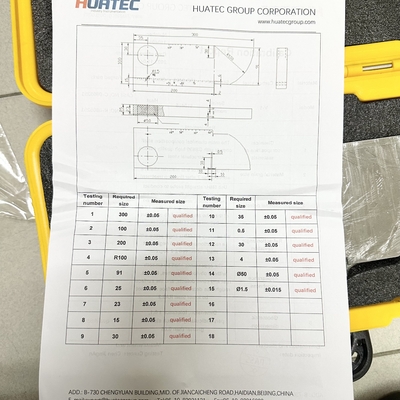

بلوک آزمایش IIW (بلوک آزمایش V-1) همچنین بلوک آزمایش هلندی نامیده می شود.این یک بلوک آزمون استاندارد بین المللی است که توسط موسسه جوش بین المللی (IIW) تایید شده و توسط سازمان بین المللی استاندارد سازی (ISO) توصیه شده است.شکل و اندازه در شکل 1-1 نشان داده شده است:

نقاط اصلی استفاده:

(1) محدوده پویایی، خطی افقی و محدوده تشخیص موج طولی آشکارگر نقص را می توان با استفاده از ضخامت بلوک آزمایش 25 میلی متر اندازه گیری کرد.

(2) برای تعیین حاشیه حساسیت زاویه شکاف سنجه شیب دار و سنجه مستقیم موج طولی، از قوس 50 و سوراخ 1.5 استفاده شد.همچنین ممکن است به صورت تقریباً اندازه ناحیه کور سُند مستقیم و توانایی نفوذ ابزار اندازه گیری در ترکیب با سُند تخمین زده شود..

(3) نقطه برخورد و منطقه کور سنجه شیب دار با استفاده از سطح قوس R100mm اندازه گیری می شود و نسبت محور زمان و نقطه صفر می تواند اصلاح شود.

(4) وضوح طولی سنج مستقیم را می توان با سطح شکاف 85mm، 91mm و 100mm اندازه گیری کرد.

(5) از لبه ی زاویه ی راست بلوک آزمایش برای اندازه گیری زاویه ی شیب پرتو صدا استفاده کنید.
