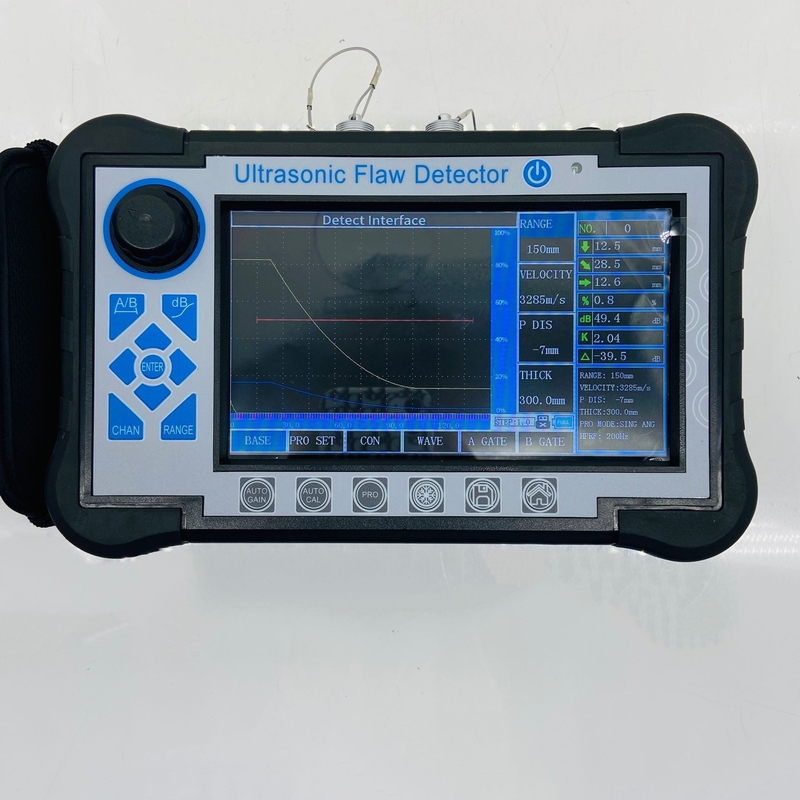

عملکرد کالیبراسیون اتوماتیک دستگاه سنجش نقص فوق صوتی قابل حمل کارت SD صفحه لمسی
ویژگی ها
● اندازه گیری و موقعیت گذاری با دقت بالا برای پاسخگویی به الزامات تشخیص فاصله نزدیک و دور
● منطقه کور میدان نزدیک کوچک است، می تواند نیازهای تشخیص برای لوله های قطر کوچک و دیوارهای نازک را برآورده کند.
● عملکرد کالیبراسیون خودکار: کالیبراسیون خودکار با یک دکمه، کار آسان، سُند تست خودکار ¢P Delay ¢، ¢K value ¢، ¢X value ¢ و سرعت
● نمایش خودکار موقعیت بازگشت نقص ((عمق:d، افقی:p، فاصله:s، دامنه،dB،ф))
● سه مقیاس را آزادانه تغییر دهید ((عمق:d، افقی:p، فاصله:s)
● افزایش خودکار، پوشش اوج، عملکردهای حافظه اوج، که می تواند کارایی تشخیص را بهبود بخشد.
● به طور خودکار فرآیند تشخیص نقص و پخش پویا را ضبط کنید
● محاسبه مقدار φ: تشخیص نقص جعل شده توسط یک سنج مستقیم، می تواند بالاترین موج را به مقدار تبدیل φ به طور خودکار پیدا کند
●500 کانال مستقل (ممکن است گسترش یابد) ، که می توانند به طور آزادانه استانداردهای تشخیص هر صنعت را وارد و ذخیره کنند، نیازی به حمل بلوک های استاندارد برای بازرسی در محل ندارند.
● ذخیره و پخش 500 امواج اسکن A و داده ها به طور آزاد
● منحنی های DAC، AVG و TCG (تعویض عمق) به طور خودکار تولید می شوند و می توانند بخش شوند. نقاط نمونه گیری بدون محدودیت هستند و می توانند اصلاح و تعویض شوند.
●14 استاندارد بازرسی داخلی
●آزادی برای ورود به هر استاندارد صنعتی
● عرض و قدرت نبض قابل تنظیم است
●B اسکن و B رنگ اسکن عملکرد؛
●می تواند با کامپیوتر ارتباط برقرار کند و WORD را صادر کند.
●پلاستیک IP65 ABS، قوی و با دوام، ضد آب و ضد گرد و غبار و توانایی ضد تداخل عالی
● استفاده از نرم افزار ارتباطات (بی سیم) برای تجزیه و تحلیل گزارش های چاپ داده و غیره
● صفحه نمایش رنگی واقعی 260،000 رنگی، مناسب محیط کار تحت نور قوی یا نور ضعیف است
● باتری لیتیوم با عملکرد بالا، می تواند به طور مداوم برای 8-10 ساعت کار کند
● ثبت ساعت در زمان واقعی: تاریخ تشخیص نقص در زمان واقعی، ثبت زمان و ذخیره
● محافظت از خاموش شدن برق، داده های ذخیره شده نمی توانند از دست بروند
● پارامترهای تشخیص نقص را می توان به طور خودکار آزمایش یا پیش تنظیم کرد
● رد دیجیتال، بر افزایش و خطی بودن تاثیر نمی گذارد
●عوض سود: کاهش Db می تواند برای خشکی سطح، سطوح منحنی، تشخیص نقص در فاصله طولانی قطعات ضخیم و غیره اصلاح شود.
● می تواند با استفاده از نرم افزار در کامپیوتر، تشخیص خطا را کنترل کند و به هدف تشخیص خطا کنترل شده توسط کامپیوتر برسد.
مشخصات فنی
| نمايش |
صفحه رنگی 7 اینچی TFT، وضوح 800*480 |
| حالت کار |
دکمه، چرخش، صفحه لمسی |
| منبع برق |
باتری لیتیوم یون |
| ظرفیت باتری |
5.0 آه |
| ولتاژ برق |
12 ولت |
| مقدار قدرت |
1 |
| زمان کار |
≥8 ساعت |
| ورودی آداپتور |
DC100~240V 50Hz/60Hz |
| خروجی آداپتور |
AC 12V |
| قدرت آداپتور |
۳۶ وات |
| ذخیره سازی اطلاعات |
کارت اس دی ((16G) |
| آژیر |
1 |
| دمای کار |
-10°C-45°C |
| دمای ذخیره سازی |
-20 درجه سانتیگراد 60 درجه سانتیگراد |
| درجه IP |
IP65 |
| ابعاد |
۲۴۵*۱۵۵*۵۵ میلی متر |
| وزن |
1.18 کيلوگرم ((با باتري) |
| مدل UT متعارف |
| نوع کانکتور سُند |
LEMO 00 |
| نوع کانال |
کانال تک |
| شماره کانال |
گروه 500 (ممکن است مقیاس پذیر باشد) |
| نوع نبض |
موج حاد منفی |
| ولتاژ انتقال |
50-350 ولت، قدم در 50 ولت |
| خنک کننده |
560Ω |
| سود |
0~110dB، مرحله:0.5/2/6/12دبی |
| سازگاری خوب به دست آورید |
-4~+4 |
| جبران سطح |
تمام محدوده بهره |
| فرکانس کار |
0.5~20MHz؛ |
| نوع سنجه |
تک، دو، از طریق، نوع غوطه ور شدن |
| فیلتر |
سه تا اختیاری:
1~4MHz/0.5~10MHz/2~20MHz
|
| حالت تشخیص |
منفی / مثبت / دو طرفه / RF |
| رد کن |
0~80٪، مرحله 1٪ |
| محدوده آزمایش |
0~15000mm،حداقل محدوده نمایش:15mm ((در فولاد) |
| سرعت مواد |
100 تا 20000 متر در ثانیه |
| جابجایی نبض |
-10~1000 میلی متر |
| P تاخير |
0~200us |
| X-VAL |
0 تا 100 میلی متر |
| راهنما |
بررسي جوش، ورق، جعل |
| نقطه آزمایش |
حداکثر/X-val/J val |
| اندازه گیری |
دروازه:بزرگ،قیمت دی بی امپلیت،مجموعه،فاصل افقی،فاصل عمودی،قیمت تفاوت بین دروازه های A و B
کرسر:2 کرسر های متقاطع، می تواند فاصله افقی و عمودی و فاصله بین کرسر ها را آزمایش کند ((در تابع اسکن B)
|
| دروازه |
راه اندازی دروازه: تمام محدوده |
| عرض دروازه:تمام محدوده ها |
| سطح دروازه: 10 تا 90 درصد، مرحله: 1 درصد |
| منحنی |
DAC، حداکثر شش منحنی، مطابق با NB/T 47013، GB/T 11345، GB/T 29712 و سایر استانداردها |
| TCG، حداکثر شش منحنی |
| AVG |
| سایر وظایف |
صفحه نمایش کامل، سوئیچ کرسر ((Range/Height/Horizon) ، افزایش اتوماتیک تک / مداوم ((10~100٪، گام 10٪) ، مقایسه اکو، اکو کامل، پاکت اوج، حافظه اوج، اسکن سریع، حالت خارج، تصویر صفحه نمایش |
| اوج یخ/عمق ترک/افزایش دروازه//تعدیل سطح منحنی/اسکن B/نمونه جوش صاف//ویدئو |
| آژیر |
زنگ صدا و نور |
| باقی مانده های حساسیت |
≥ 65dB ((200mm Φ2FH،2.5PΦ20) |
| خطای خطی افقی |
≤0.3% |
| خطای خطی عمودی |
≤3٪ |
| خطای خطی دامنه |
≤±2٪ |
| دقت خفیف کننده |
20dB ± 1dB |
| محدوده پویا |
≥32dB |
| رزولوشن دور |
≥26dB |
| سطح سر و صدا |
<40×10-9V/ |
پیکربندی استاندارد
| |
نام |
تعداد سال |
|
| |
| 1 |
واحد اصلی |
1 |
|
| 2 |

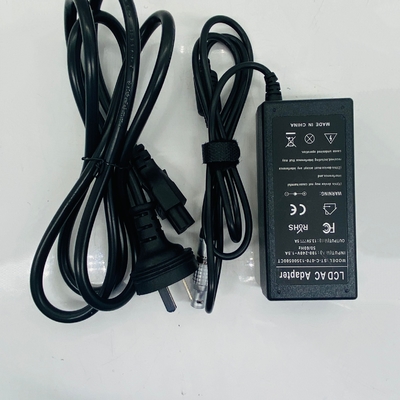

آداپتور برق |
1 |
|
| 3 |

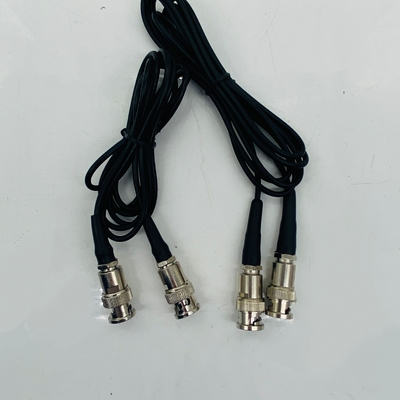

کابل اتصال سنجه |
2 |
|
| 4 |

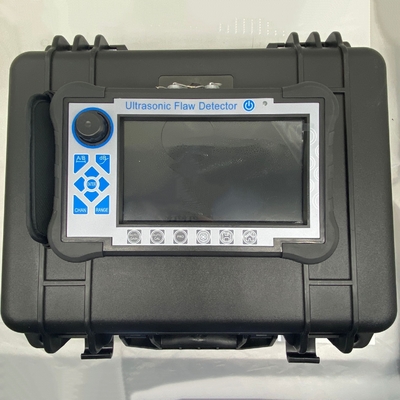

قاب ابزار |
1 |
|
| 5 |
راهنمای استفاده |
1 |
|
| 6 |
سُند مستقيم 10mm 2.5MHz |
1 |
|
| 7 |

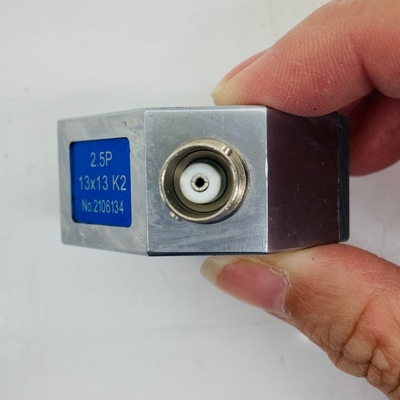

کاوشگر زاویه 13x13 K2 2.5MHz |
1 |
|
| 8 |
کارت گارانتی |
1 |
|
