محدوده تشخیص عیب فوق صوتی 0 ~ 25000mm نمایش خودکار مکان دقیق عیب

محدوده تشخیص عیب فوق صوتی 0 ~ 25000mm نمایش خودکار مکان دقیق عیب

★ سنجش کالیبراسیون، منحنی ساخت و سایر عملیات توسط جعبه مکالمه در کل روند درخواست می شود، نیازی به خواندن دستورالعمل

★ همه ابزار مورد نیاز: DAC، AVG، رنگ Bscan، AWS، و غیره

★ فرکانس تکرار نبض: 30-3000 هرتز، تنظیم دقیق، اسکن با سرعت بالا، هرگز تشخیص را از دست ندهید.

★ نسبت سیگنال بالا به سر و صدا، بازگشت شفاف و پایدار، طراحی ضد سر و صدا، مناسب برای شرایط سخت کار.

★ 10 رقم AD، نمونه گیری با سرعت بالا منجر به نمودار بازگشت بهتر با تمام جزئیات می شود. حساس و می تواند حتی نقص های کوچک را تشخیص دهد.

★ صفحه نمایش شفاف و رنگ واقعی. رابط کاربری مفید باعث می شود که عملیات بسیار آسان تر باشد.

★ ضبط ویدیوی سرعت بالا در زمان واقعی تشخیص نقص. ذخیره سازی داده USB نامحدود.

★ اتصال دندان آبی، اپلیکیشن تلفن همراه گزارش تشخیص نقص را در محل تولید می کند و چاپ را درک می کند

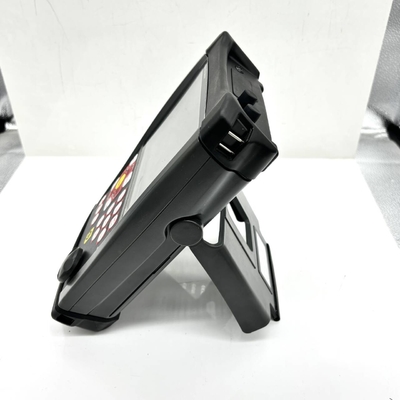

★ استاندارد IP65. آلایویی + ژل سیلیکون، ضد آب و گرد و غبار، جامد و برای همیشه دوام دارد. پشتیبانی خنک کننده باعث می شود در هر زاویه ای ایستاده باشد.

★ باتری با یک بار شارژ 15 ساعت دوام دارد. هر باتری کنترل شارژ خود را دارد بنابراین با دو باتری می تواند در طول ساعت کار کند.

مشخصات

قدرت رزولوشن:>40dB (5P14)
حساسیت باقیمانده:> 62 دبیل
رد (پوشاندن): 0 تا 80 درصد از ارتفاع کامل صفحه نمایش
500 تنظیمات استقلال، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم در
صحنه بدون بلوک آزمایش
حافظه بزرگ از گراف 1000A
حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق
انواع کاوشگرها: تک راست، تک زاویه، دو راست، دو لبه، عبور، خزیدن، سطح

مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
واحد: اینچ یا میلی متر
نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz
تاخیر نمایش:-20 تا 3400 μs
تاخیر/تغییر صفر: 0 تا 99.99μs

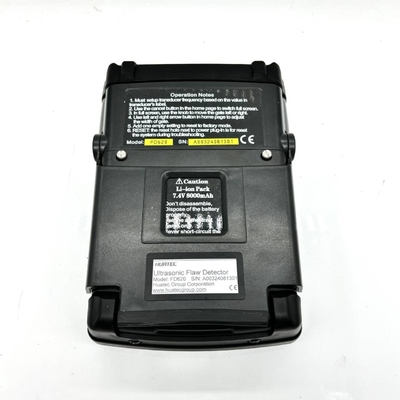

بسته باتری لیتیوم یون قابل شارژ داخلی با قدرت 7.2 ولت و 8000 میلی آمپر
15 ساعت زمان کار نامی بسته به روشنایی صفحه نمایش
زمان شارژ 4 ساعت
H×W×D(ملی متر): 260 × 175 × 60 (ملی متر)

وزن 1.2 کيلوگرم
دمای عملیاتی:-10 تا 50 درجه سانتیگراد
دمای ذخیره سازی: -30 تا 50 درجه سانتیگراد
انرژی پالس: 200V، 300V، 400V، 500V قابل انتخاب
اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، سیستم RF
پهنای باند (فاصل باند تقویت کننده): 0.2 تا 20 مگاهرتز
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
حساسیت: حداکثر 120 دی سی بی در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات پردازنده: BNC یا LEMO

ساخت خودکار ویدیو از فرآیند تست و بازی؛ استفاده از دیسک طول ویدیو نامحدود است.
اسکن رنگ B
در این واحد 13 استاندارد بین المللی ساخته شده است.
اتصال دندان آبی به دستگاه موبایل برای تولید و چاپ گزارش های تشخیص در محل.
AWS D11.
ویژگی اصلاح سطح منحنی
تابع اندازه گیری ارتفاع ترک
گیت بزرگ کردن: گسترش محدوده گیت در سراسر عرض صفحه نمایش
تابع خود افزونه
پوشش: نمایش همزمان A-scan زنده در 60 Hz و پوشش نمایش A-scan
نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با زنده A
اسکن برای تفسیر آسان نتایج آزمایش.
اسکن فریز: نمایشگر فریز داده های شکل موج و مسیر صوتی را نگه می دارد.
بِيپ هشدار و ال اي دي.
ساعت زمان واقعی
اکو پر کن
علامت گرفتن
رنگ اکو داخل دروازه

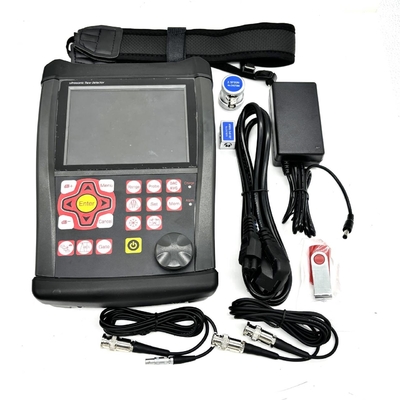

بسته ابزار پایه

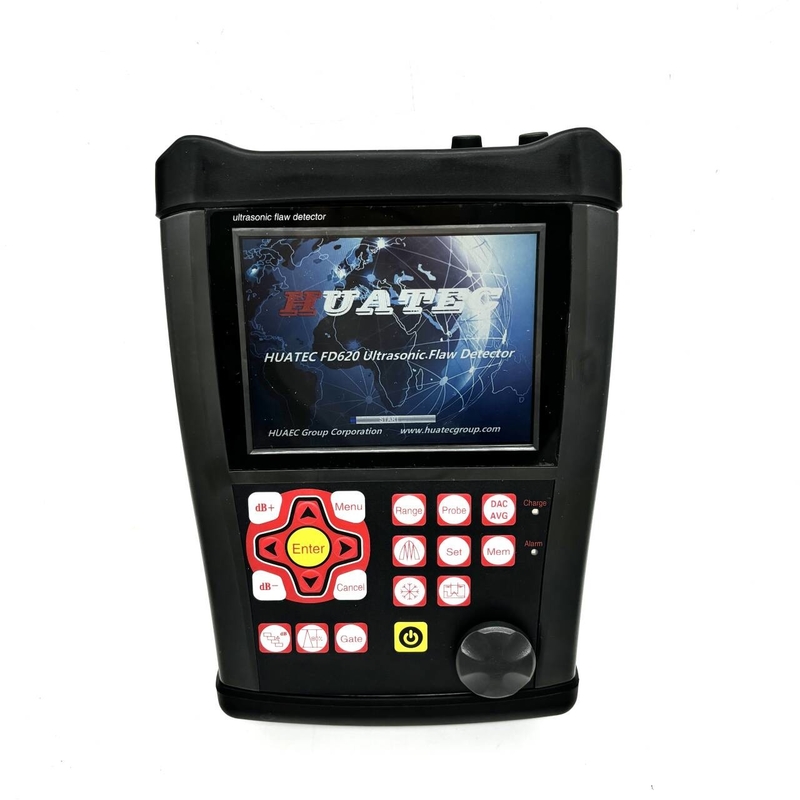

دستگاه سنجش نقص فوق صوتی قابل حمل FD620 1pc
مبدل پرتو مستقیم (4 MHz,Φ10) 1pc
مترجم شعاع زاویه ای (4 مگاهرتز، 8 میلی متر×9 میلی متر، 60 درجه) 1pc
کابل اتصال برای گیرنده (Q9-C5 یا اختیاری C9 C5)
بسته باتري ليتيوم ايون قابل شارژ، 8 آمپر ساعت 1pc
منبع برق / واحد شارژ 1pc
راهنماي کار در انگليسي 1pc
نرم افزار اپلیکیشن 1pc
کمربند 1pc
