خلاصه:

شاخص میدان مغناطیسی مطابق با استاندارد چین JB3965-85، JB4730-94 است.و آمریكا روش توصیه شده برای بازرسی ذرات مغناطیسی ASTME709 استاندارد و ASTMA275 فولاد جعل مغناطیسی.

"بررسی ذرات مغناطیسی برای ظروف فشاری فولادی" و "بررسی ذرات مغناطیسی برای جعل ظروف فشاری".

طراحی بازرسی ذرات نه تنها برای ظروف تحت فشار مناسب است، بلکه برای محصولات مکانیکی عمومی، این یک ابزار خوب برای تشخیص نقص ذرات مغناطیسی است.

می تواند عملکرد جامع تجهیزات تشخیص نقص، تعلیق مغناطیسی ذرات مغناطیسی و روش عملیاتی مناسب را بررسی کند.

ما می توانیم به راحتی از آن برای منعکس کردن شدت و جهت میدان مغناطیسی در منطقه مغناطیسی استفاده کنیم.

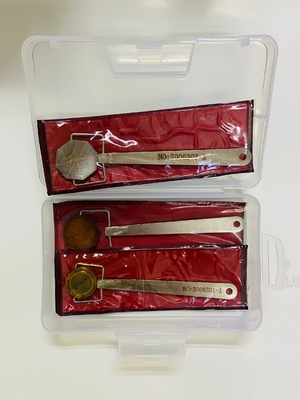

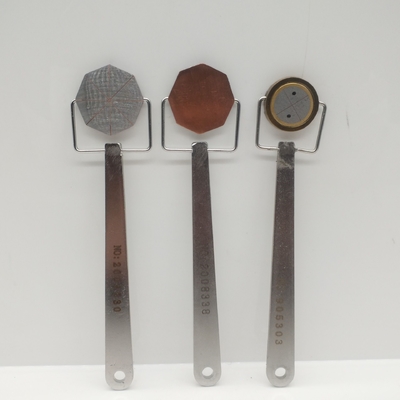

شاخص میدان مغناطیسی:

1شاخص میدان مغناطیسی برای بازرسی ذرات مغناطیسی ظرف های فشاری فولاد و محصولات مکانیکی عمومی مناسب است.

2شاخص میدان مغناطیسی مناسب برای بازرسی ذرات مغناطیسی قطعات فولاد جعل شده و محصولات مکانیکی عمومی است.

استفاده:

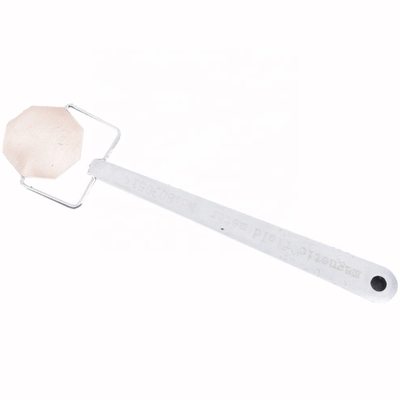

هنگام استفاده از شاخص میدان مغناطیسی نوع 1، دسته را با دست نگه دارید، از مس رو به بالا استفاده کنید، سطح هشت خط به قطعه کار متصل می شود.

با استفاده از نشانگر میدان مغناطیسی نوع 2، دسته را با دست نگه دارید تا هر دو طرف نشانگر میدان مغناطیسی به قطعه کار متصل شود.

روش بازرسی مداوم شاخص میدان مغناطیسی نوع 1 و نوع 2، زمانی که پودر مغناطیسی یا تعویق مغناطیسی پس از اسپری،سطح نشانگر میدان مغناطیسی خطوط قطعی مغناطیسی روشن و قابل تشخیص است.، به این معنی است که اثر مغناطیسی تولید شده است، زمانی که شاخص میدان مغناطیسی یک اثر مغناطیسی تشکیل نمی دهد یا در جهت مورد نظر، باید تغییر و تنظیم روش مغناطیسی.

نوع سوم نشانگر میدان مغناطیسی از آلمان غربی کپی شده

این نه تنها می تواند تجهیزات تشخیص نقص را بررسی کند، بلکه همچنین بررسی کند که آیا عملکرد جامع و روش عملکرد تعلیق مغناطیسی ذرات مغناطیسی مناسب است.

می تواند به راحتی برای منعکس کردن شدت و جهت میدان مغناطیسی در منطقه مغناطیسی استفاده شود.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

نشانگر میدان مغناطیسی شامل یک حلقه محافظ صاف و غیر باقیمانده مانند این است، در داخل یک حلقه محافظ مانند این.

یک آهن نرم استوانه ای متشکل از چهار قسمت ارائه شده است.

چهار قسمت با شکاف های غیر مغناطیسی از یکدیگر جدا می شوند تا دو شکاف عمودی ایجاد کنند که یک پوشش روی آن چرخش می کند.

پیچ پوشش 0.5mm است، و هر 90 درجه پوشش با 1, 2, 3 و 4 حرف حک شده است.و فاصله بین پوشش و بطری آهن نرم می تواند با چرخش پوشش تنظیم شود.

وقتی دستگاه را روی یک قطعه مغناطیسی بررسی می کنید، بخشی از خط میدان مغناطیسی از طریق ستون آهن نرم شکل می گیرد.یک شکاف مربوطه در شکاف به شکل صلیب در کاور با توجه به جهت میدان مغناطیسی ظاهر می شود.

پوشش را به 360 درجه چرخش دهید، به این معنی که پوشش 0.5 میلی متر از سیلندر آهن نرم فاصله دارد. به چرخش پوشش و افزایش فاصله بین پوشش و آهن نرم ادامه دهید.

اگر صفحه نمایش ذرات مغناطیسی هنوز ناپدید نشود.

برای تعیین جهت میدان مغناطیسی، نشانگر میدان مغناطیسی می تواند به آرامی در محل خود چرخش کند تا شکاف قابل مشاهده باشد.که در آن نقطه میدان مغناطیسی عمودی به ترک نشان داده شده است.
