بلوک نفوذ PSM-5: MIL-STD-6866 ASTME-1417

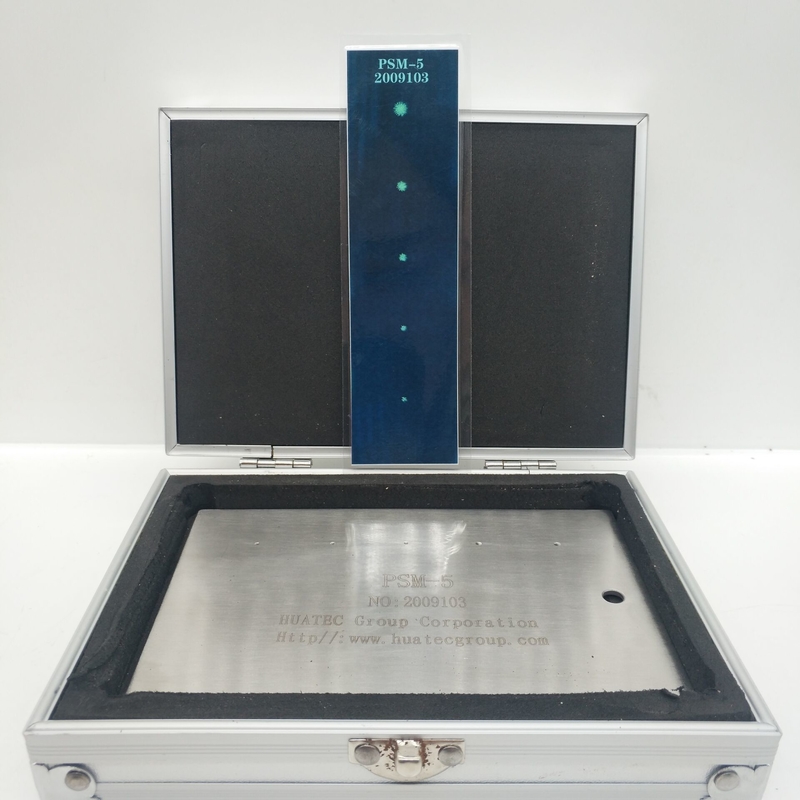

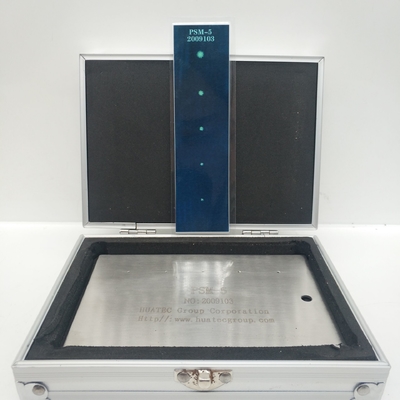

پانل مانیتور سیستم نفوذ,یک پانل فولاد ضد زنگ با ضخامت 0.090 اینچ و اندازه 4 x 6 اینچ یک نوار کرومی در طول یک طرف پانل قرار داردپنج مرکز ترک به طور مساوی در پوشش کروم به ترتیب بزرگ هستندبزرگ ترین آن ها به راحتی با مواد حساسیت پایین قابل مشاهده است، در حالی که کوچک ترین آن ها حتی با مواد حساسیت بالا نیز دشوار است.در مجاورت بخش کروم شده یک منطقه سنگ شکن "سطح متوسط" است، برای قضاوت از ویژگی های شستشوی نفوذ کننده.

• پانل PSM-5 در دو نسخه وجود دارد. هر دو نسخه با مشخصات تولید می شوند:
  • نوع شقاق شقاق- دارای یک نوار کرومی است که به سبک سنگ شکن شده است تا سطح را تیره کند.
  • نوع صاف- نوار کروم شده نسخه دوم از سنگ شکن نیست.
• پردازش پانل PSM-5 با الزامات MIL-STD-6866 و ASTM E-1417 برای چک سیستم روزانه مطابقت دارد.

استفاده از بلوک آزمون PSM-5

"بلاک آزمایش نظارت بر سیستم نفوذ" می تواند یک روش برای تعیین سریع عملکرد مداوم سیستم بازرسی نفوذ مایع را فراهم کند.که می تواند عوامل مختلف سیستم را منعکس کند. ️ مواد شیمیایی، مواد تمیز کننده، جعبه های خشک کننده و عوامل توسعه دهنده طبیعی هستند یا نه. بلوک آزمایش PSM-5، که به عنوان بلوک استاندارد نقص شناخته شده نیز شناخته می شود،می تواند از دست دادن ناگهانی عملکرد هر عامل را نشان دهد، به این ترتیب عامل را در مورد شکست عملکرد سیستم هشدار می دهد تا از خطا و حذف جلوگیری شود.بلوک آزمایش PSM-5 عملی ترین ابزار برای بازرسی نفوذ برای برآورده کردن الزامات MIL-STD-6866 و ASTM E1417 است.، و همچنین الزامات P&WA TAM146040 را برآورده می کند.

شکل و ساختار بلوک آزمایش PSM-5

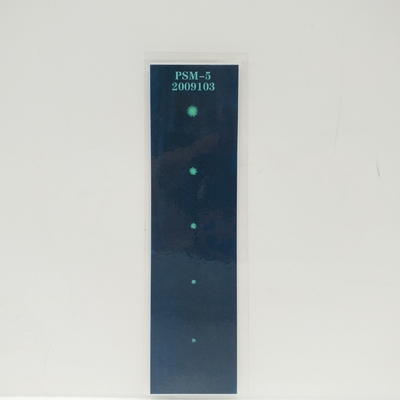

بلوک آزمایش PSM-5 مطابق با استاندارد P&WA ساخته شده است، ماتریس آن از فولاد ضد زنگ است، سطح آن به دو قسمت تقسیم شده است: منطقه کرومی و منطقه تنفس نخ،پنج ترک تابش دار با اندازه های مختلف به طور مساوی در ناحیه کروم قرار دارند.شکل و اندازه آن در شکل 1 نشان داده شده است. الگوی 5 ترک شعاعی بر روی بلوک آزمایش شکل دایره ای ستاره ای یا شکل شعاعی است.و ناحيه شن و ماسه، خشکي متوسط است..
