قطعات آزمایشی ذرات مغناطیسی Shims شاخص کیفیت کمی قطعات آزمایشی QQI

قطعه آزمایش ذرات مغناطیسی Shims شاخص کیفیت کمی (QQI) قطعات آزمایش

قطعات آزمایشی شاخص کمی کیفیت (QQI)

شاخص های کمی کیفیت (QQI) قطعات آزمایشی ذرات مغناطیسی با نقص های مصنوعی هستند که برای بررسی جهت میدان و قدرت نسبی استفاده می شوند.QQI همچنین برای تعادل زمینه های چند جهت و افزایش بهره وری با به حداقل رساندن شات های مغناطیسی استفاده می شود. شيم هاي شاخص QQI در مجموعه هاي سه تايي بسته بندي شده اند

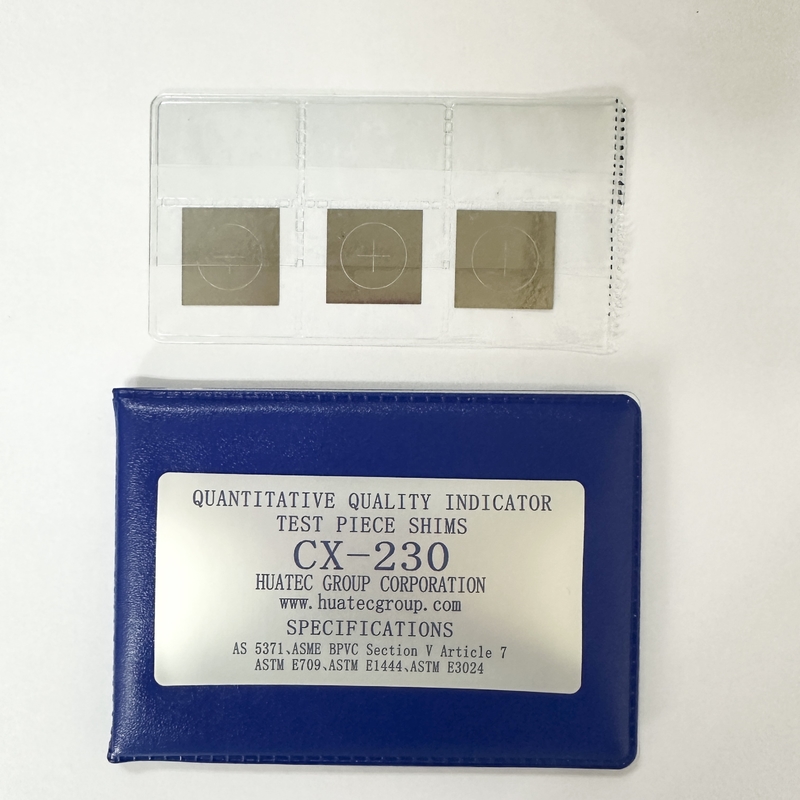

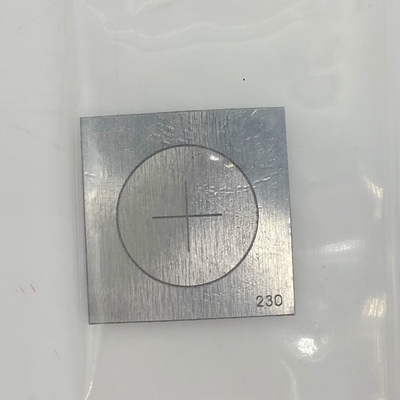

مدل QQI # CX-230 ، مجموعه ای از 5 ′′ 0.75 اینچ (19 میلی متر) سیم مربع با الگوی شکاف دایره ای ، ضخامت 0.002 اینچ (0.05 میلی متر) با عمق شکاف 30٪ از ضخامت سیم.
مدل QQI # CX-430 ، مجموعه ای از 5 0.75 اینچ (19 میلی متر) سیم مربع با الگوی شکاف دایره ای ، ضخامت 0.004 اینچ (0.10 میلی متر) با عمق شکاف 30٪ از ضخامت سیم.
مدل QQI # CX-430, خود چسبنده، مجموعه ای از 5 0.75 اینچ (19 میلی متر) سیم مربع با الگوی شکاف دایره ای، ضخامت 0.004 اینچ (0.10 میلی متر) با عمق شکاف 30٪ از ضخامت سیم. خود چسبنده.

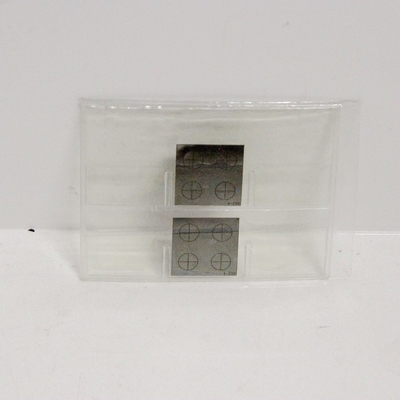

مدل QQI# CX4-230، مجموعه ای از 5 ′′ 0.79 اینچ (20 میلی متر) مربع با چهار الگوی شکاف دایره ای، که توسط کاربر به چهار شیم جداگانه برش داده می شود. 0.002 اینچ (0.002 اینچ (0.002 اینچ)(05 میلی متر) ضخامت با عمق تراز 30٪ از ضخامت شیم.

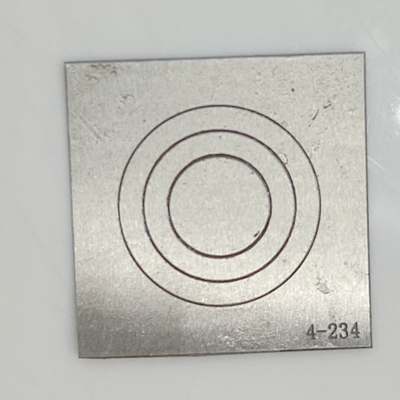

مدل QQI # 3C2-234، مجموعه 5 0.75 اینچ (19 میلی متر) سیم مربع، 0.002 اینچ (0.05 میلی متر) ضخامت، با سه شکاف دایره ای، عمق در 20٪ (خارجی) ، 30٪ (مرکز) ، 40٪ (داخلی) ضخامت سیم.خود چسب.
