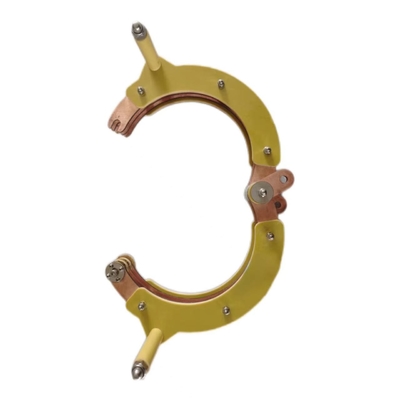

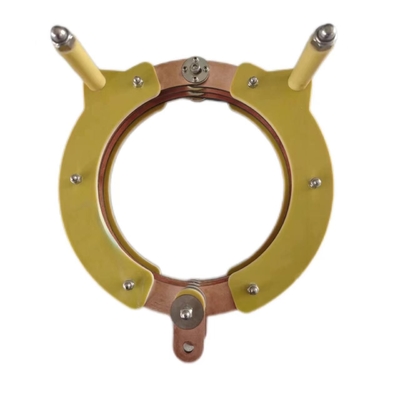

دستگاه تشخیص عیب کویل مغناطیسی نوع 300 میلی متری

دستگاه تشخیص عیب کویل مغناطیسی 300 میلی متری

مغناطیس - شروع میدان الکترومغناطیسی برای مغناطیس کردن قطعه کار؛

ازآغربازی کردن - میدان ازآغربازی کردن شروع به ازآغربازی کردن قطعه کاری می کند.

هشدار بیش از حد درجه حرارت - کویل دارای یک سنسور دمای 75 °C داخلی است. هنگامی که دمای تنظیم شده افزایش می یابد، به حالت محافظت وارد می شود.

اصول الکترومغناطیس

جریان مغناطیسی یک میدان الکترومغناطیسی را از طریق سطح قطعه فرامغناطیسی تشکیل می دهد (AC و نیمه موج DC اثر پوست دارند).وجود نقص ها خط مغناطيسي نيرو رو قطع ميکنه، یک میدان مغناطیسی نشت ایجاد می کنند و ذرات مغناطیسی را جذب می کنند. ذرات مغناطیسی برای تشکیل علامت های مغناطیسی تجمع می کنند.وجود نقص ها را می توان با مشاهده علائم مغناطیسی قضاوت کرد (نشان های مغناطیسی در واقع نقص های بزرگ شده هستند).

روش مغناطیسی طولی

یعنی با استفاده از روش کویل، قطعه کار در کویل پیچ می شود یا بین یوغ مغناطیسی متشکل از دو کویل قرار می گیرد.میدان مغناطیسی طولی در کویل تولید می شود و در امتداد محور طولانی قطعه کار برای بررسی ترک محوری عبور می کند.
