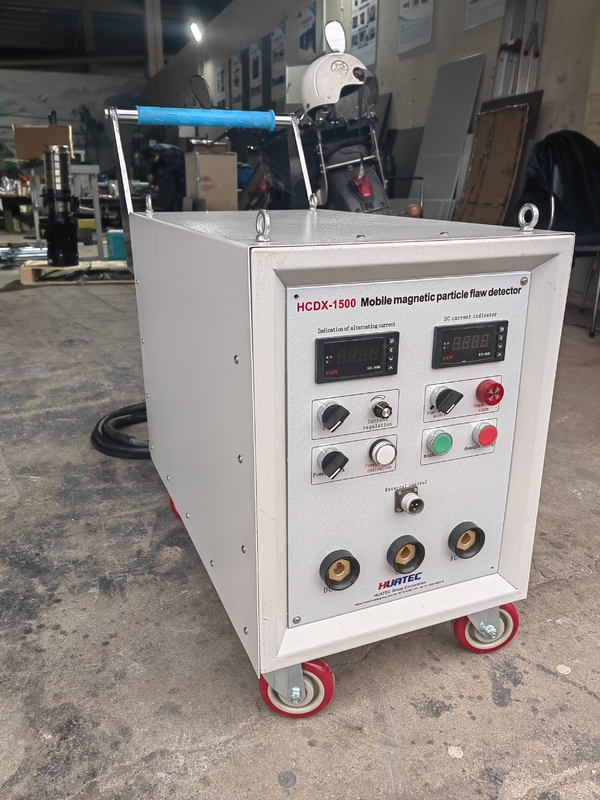

HUATEC HCDX1500 AC / HWDC کشنده نقص ذرات مغناطیسی متحرک

HCDX1500 AC/DC دستگاه تشخیص نقص ذرات مغناطیسی متحرک

منمشخصات فنی

1، جریان الکتریکی مقناطیسی مبادله: AC 0 ~ 1500A ((قیمت موثر) قابل تنظیم پیوسته، برق قطع کوتاه مدت، کنترل مرحله قطع برق؛

HWDC:0~1500A ((تعداد متوسط دو برابر) قابل تنظیم به صورت پیوسته، برق قطع به مدت کوتاه

1 جریان مغناطیسی AC: AC 0 ~ 1500A (قیمت موثر) به طور مداوم تنظیم می شود، قدرت متناوب کوتاه مدت، با کنترل فاز خاموش؛

HWDC: 0 ~ 1500A (دو برابر متوسط) ، قدرت متناوب کوتاه مدت قابل تنظیم

2، جریان خودکار بازگشت مغناطیسی: AC/HWDC 1500A~0 قابل تنظیم پیوسته، زمان بازگشت مغناطیسی با کاهش جریان الکتریکی کوتاه می شود؛

2 جریان از آهن مغناطیسی شدن خودکار: AC / HWDC 1500A ~ 0 به طور مداوم تنظیم می شود، زمان از آهن مغناطیسی شدن با کاهش جریان کوتاه می شود.

3، کابل خروجی: 120mm² آهن هسته کابل نرم3米×2根

3 کابل خروجی: 2 کابل انعطاف پذیر هسته مس (120mm2) 3 متر

4منبع برق: 220 ولت ((دوا فاز سه خط) ± 10٪، 50 هرتز، جریان الکتریکی لحظه ای حداکثر حدود 100A؛

4 منبع برق: 220 ولت (سیستم دو فاز سه سیم) ±10٪، 50 هرتز، جریان لحظه ای حدود 100A است.

5, شکل شکل اندازه:750 ((طول) ×420 ((بواسط) ×900 ((بالا) mm; ((محتمل نیست)

5 ابعاد: 750 ((L) × 420 ((W) × 900 ((h) mm؛

6ثبات مغناطیسی باقیمانده: ≤ ± 5٪

6 ثبات باقیمانده: ≤±5٪

7وزن: 120 کيلوگرم

وزن: حدود 120 کيلوگرم

二, ساختار特点

IIویژگی ساختار

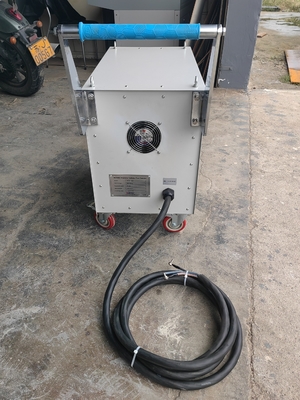

کابل ورودی منبع برق یک کابل سه هسته 10 مربع است، یک طرف دستگاه اتصال، یک طرف قطع کننده داخلی و یک طرف دیگر صفحه توزیع برق.

یک کابل سه هسته ای 10 مربع برای ورودی قدرت مجهز است، یک انتهای آن به انتهای بالای قطع کننده متصل است،و انتهای دیگر به سوئیچ هوا در تخته توزیع شبکه برق متصل است، همچنین بدن به زمین کشیده شده است.

سیم سیم سیم سیم سیم سیم سیم قرمز سیاه دو رنگ.

سیم های RD و BK کابل سه هسته ای به رسانای فاز قدرت متصل می شوند و سیم BU به کابل محافظت از زمین متصل می شود.

打开外部220V电源,打开设备电源开关,主电路通电

دستگاه محافظت از فیوز داخلی، منبع برق 220 ولت خارجی را روشن کنید، سوئیچ برق دستگاه را روشن کنید و برق را به مدار اصلی وصل کنید.

برای آسان جدا کردن و جایگزینی کابل های خروجی، استفاده از کابل های سریع، می توان به راحتی به کابل های مغناطیسی و یا ستون های خروجی متصل شد.

برای برداشتن آسان و جایگزینی کابل خروجی، یک کانکتور سریع برای اتصال آسان کویل مغناطیسی یا سنج پشتیبانی استفاده می شود.

支杆探头头为可拆的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障. یک ستون探头 با دکمه کلید, دارای یک کابل سه هسته ای, از طریق یک ستون دایره ای به یک ستون دایره ای متصل.

سر سنجه میله پشتیبان یک سر مس قابل جدا شدن است که می تواند از طریق پد شبکه مس با قطعه کار تماس بگیرد ، بنابراین به دلیل تماس ضعیف دچار خرابی نمی شود.یک سنجه میله ای با یک کلید دکمه فشار دارای یک کابل سه هسته ای به یک سوکت گرد در وسط پانل از طریق یک پلگ هوایی گرد متصل است. دکمه فشار بر روی سُند می تواند به عنوان دکمه سبز در پنل کنترل استفاده شود.پلگ پرواز گرد در کابل سه هسته ای به سوکت گرد در وسط میله مس متصل است، و سوئیچ پا را می توان با دکمه سبز روی پنل کنترل متصل کرد.
