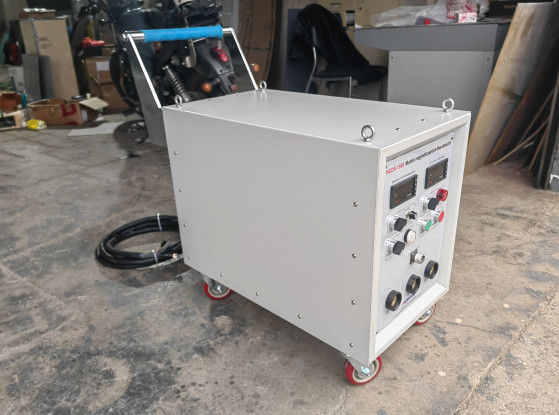

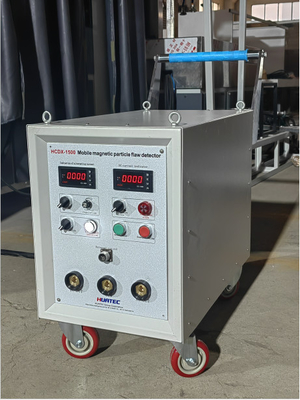

HCDX-1500 0~1500A AC/DC دستگاه تشخیص نقص ذرات مغناطیسی متحرک
منمشخصات فنی
| جریان مغناطیسی AC |
AC 0 ~ 1500A (قیمت موثر) به طور مداوم تنظیم می شود، قدرت متناوب کوتاه مدت، با کنترل فاز خاموش شدن قدرت؛ |
| HWDC |
0 ~ 1500A (دو برابر متوسط) به طور مداوم تنظیم می شود، قدرت متناوب کوتاه مدت؛ |
| جریان خودکار از آهن مغناطیسی: |
AC/HWDC 1500A~0 قابل تنظیم مستمر، زمان ازآغربازی با کاهش جریان کوتاه می شود؛ |
| کابل خروجی |
2 کابل انعطاف پذیر هسته مس (120mm2) با عرض 3 متر |
| منبع برق |
220 ولت (سیستم دو فاز سه سیم) ±10٪، 50 هرتز، جریان لحظه ای حدود 100A است |
| ابعاد |
750 ((L) × 420 ((W) × 900 ((h) mm؛ |
| ثبات باقیمانده |
≤±5٪ |
| وزن |
حدود 120 کيلوگرم |
II.ویژگی ساختار
یک کابل سه هسته ای 10 مربع برای ورودی قدرت مجهز است، یک انتهای آن به انتهای بالای قطع کننده متصل است،و انتهای دیگر به سوئیچ هوا در تخته توزیع شبکه برق متصل است، همچنین بدن به زمین کشیده شده است.
سیم های RD و BK کابل سه هسته ای به رسانای فاز قدرت متصل می شوند و سیم BU به کابل محافظت از زمین متصل می شود.
دستگاه محافظت از فیوز داخلی، منبع برق 220 ولت خارجی را روشن کنید، سوئیچ برق دستگاه را روشن کنید و برق را به مدار اصلی وصل کنید.
برای برداشتن آسان و جایگزینی کابل خروجی، یک کانکتور سریع برای اتصال آسان کویل مغناطیسی یا سنج پشتیبانی استفاده می شود.

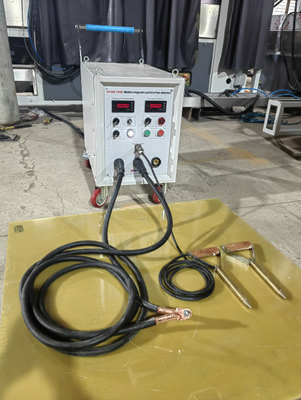

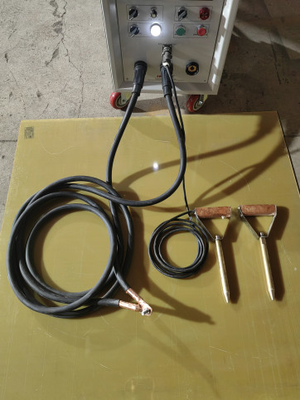

سر سنجه میله پشتیبان یک سر مس قابل جدا شدن است که می تواند از طریق پد شبکه مس با قطعه کار تماس بگیرد ، بنابراین به دلیل تماس ضعیف دچار خرابی نمی شود.یک سنجه میله ای با یک کلید دکمه فشار دارای یک کابل سه هسته ای به یک سوکت گرد در وسط پانل از طریق یک پلگ هوایی گرد متصل است. دکمه فشار بر روی سُند می تواند به عنوان دکمه سبز در پنل کنترل استفاده شود.پلگ پرواز گرد در کابل سه هسته ای به سوکت گرد در وسط میله مس متصل است، و سوئیچ پا را می توان با دکمه سبز روی پنل کنترل متصل کرد.
V.کاربرد و استفاده
1قبل از استفاده توجه داشته باشید
لطفا این راهنمای استفاده را به طور دقیق بخوانید. اولین بار یا مدت زمان طولانی قبل از استفاده، لطفا بررسی کنید که آیا قسمت های خارجی به خوبی سالم هستند،همچنین شما می توانید پوشش را باز کنید تا بررسی کنید که آیا اگر هر یک از بخش های داخلی آزاد، اما لطفا بدون اجازه هیچ قطعه ای را جدا و جمع نکنید
باید در یک محیط خشک، تمیز و با تهویه خوب بدون اسید یا قلی و سایر گاز های خوردنی نگهداری و استفاده شود.این محیط نباید دارای دمای بالا و ارتعاش قوی یا ضربه باشد..
قبل از روشن کردن منبع برق، لطفا بررسی کنید که آیا منبع برق با منبع برق مورد نیاز سازگار است، و همچنین اینکه آیا اتصال درست است،و اینکه آیا ظرفیت شبکه برق و سوئیچ با الزامات مطابقت دارد
2استفاده و کار
(1) اتصال کابل برق به شبکه برق، اتصال کابینت توزیع برق، و اتصال مدار اصلی به شبکه برق
(2) روشن کردن نور نشانگر "Power" ، "Power" ، سپس کنترل مدار را در منبع برق و فن خروجی آغاز می کند؛
(3) هنگامی که مغناطیس AC مورد نیاز است، سوئیچ انتخاب "AC/DC" را به موقعیت "AC" و دکمه تنظیم جریان "ADJ فعلی" را به حداقل یا موقعیت مناسب برگردانید.
(4) اتصال کانکتور مس از یک انتهای دو کابل 120mm2 به رابط خروجی مربوطه ماشین،و توجه به کابل برای اتصال به پایان خروجی مربوطه (آخر AC یا پایان DC);
(5) فشار بر روی دکمه پرتاب پنل یا کلید پا، مدار پرتاب پالس را برای کنترل کار SCR آغاز می کند و بازرسی مغناطیس AC را درک می کند؛
(6) الکترود میله را به قطعه کار متصل کنید یا کابل را به قطعه کار یا از طریق تکنیک رشته بندی پیچ کنید.
(7) فشار دادن دکمه ی پرتاب یا کلید پای، تنظیم دکمه تنظیم جریان به طوری که آمپتر مقدار فعلی مورد نیاز برای تشخیص خطا را نشان می دهد،و سپس دکمه ی پرتاب را فشار دهید تا مغناطیس را تکمیل کنید. تحت حداکثر جریان، استفاده از بازرسی ذرات مغناطیسی خارجی، به طور کلی زمان مغناطیسی کمتر از 2 ثانیه است،و باید بیش از 5-10 بار از زمان متناوب (زمان کم مغناطیس)، چند برابر زمان متناوب می تواند به همین ترتیب کاهش یابد).
(8) در صورت نیاز به ازآغربازی، فقط کلید انتخاب "Mag. / Demag. " را به "Demag. " تغییر دهید و عملیات را مانند مراحل (1) تا (7) انجام دهید.
(9) اگر شما نیاز به استفاده از نیمه موج DC مغناطیس، فقط تبدیل "AC / DC" سوئیچ انتخاب به موقعیت "DC"، در این زمان، در داخل رله کار KC1 مکش، تکمیل کار تغییر.(باید توجه داشته باشید که کابل خروجی نیز باید از پایان خروجی مربوطه پس از تغییر استفاده کند)
(10) هنگام متوقف کردن استفاده، سوئیچ اصلی "Power" و سوئیچ صفحه توزیع برق را خاموش کنید و در صورت لزوم لوازم جانبی خارجی را حذف کنید.
